Ürün Detayları

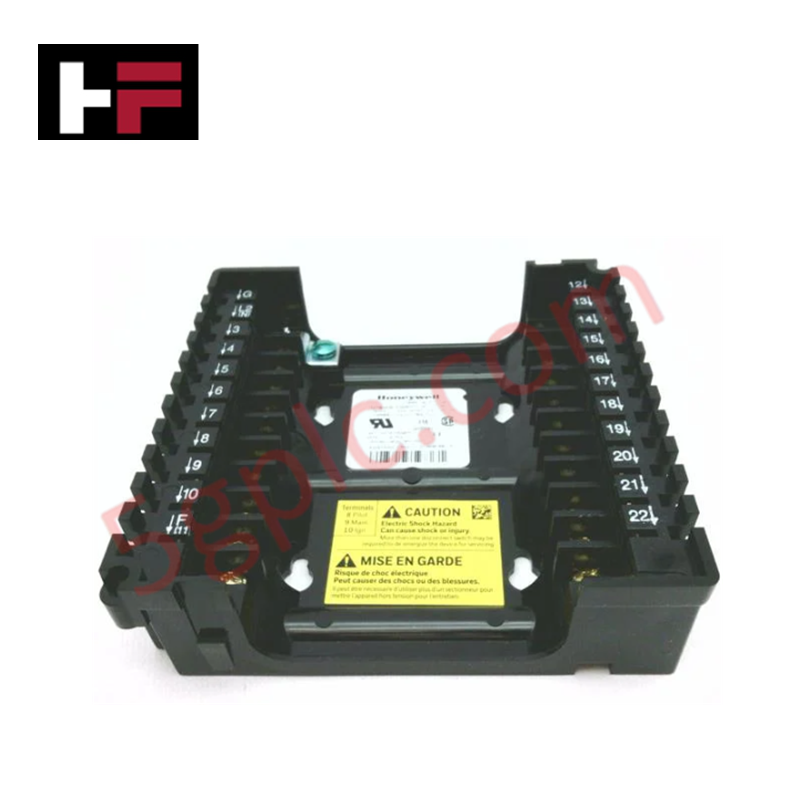

Honeywell Q7800A1005, Q7800A1005/B Universal Kablolama Alt Tabanı olarak da kataloglanan, 7800 Serisi brülör kontrol platformlarında yüzeye montaj ve harici elektrik terminali arayüzü işlemleri için özel bir donanım bileşeni olarak çalışır.
Ek Açıklaması ve Model Matrisi
7800 Serisi kablolama alt tabanları, fiziksel yapılandırmayı ve terminal grubu yerleşimini belirtmek için yapısal ek tanımlayıcıları kullanır:
- Q7800A: Erişilebilir terminal bağlantılarına sahip, panel montajı için tasarlanmış evrensel kablolama alt tabanı.
- Q7800B: Özel muhafaza entegrasyonları için dahili kabin alt tabanı yapısı.
- /B eki: Terminal atamalarını veya mekanik ayak izini değiştirmeden fiziksel malzeme doğrulamasını ve uyumluluk güncellemelerini belirten ikincil revizyon sürümünü ifade eder.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | Q7800A1005 (Sipariş Parçası: Q7800A1005/B) |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 1,43 lb (0,65 kg) |
| Boyutlar | 127 mm x 127 mm x 38 mm |
| Çalışma Sıcaklığı | -40 derece C ile +60 derece C arası |
| Güç Tüketimi | Pasif kablolama arayüzü (dahili yük 0 W) |
| Terminal Sayısı | 22 bıçak terminalli |
| Montaj Yönü | Duvar veya panel montajı (2 taraflı erişim) |
| Gerilim Sınıfı | 120 VAC / 240 VAC (50/60 Hz) |
Arka Düzlem İletişimi ve G/Ç Yoğunluğu Ölçeklendirmesi
Alt taban, 7800 Serisi modüller için yapısal arayüz görevi görerek hat gerilimli saha sensörleri, alev dedektörleri ve ana kontrol modülü arasındaki belirli sinyal yönlendirmesini ve fiziksel arka düzlem bağlantısını kolaylaştırır. 22 terminalli yerleşim, kompakt bir ayak izi içinde yüksek G/Ç yoğunluğu ölçeklendirmesi sağlayarak hat gerilimli ateşleme devrelerini düşük gerilimli alev sinyali hatlarından ayırmak için çift taraflı kablolama erişimine olanak tanır. Entegre terminal bariyerleri fiziksel kısa devreleri önler ve 10 kV'a kadar yüksek gerilimli ateşleme geçişleri sırasında dielektrik bütünlüğü korur.
Sık Sorulan Sorular
S: Q7800A1005 alt tabanına kablo bağlantısı yapılıp 7800 Serisi brülör kontrol modülü takılmadan önce test edilebilir mi?
Y: Evet. Alt taban, aktif röle modülü veya ön süpürme kontrolleri takılmadan önce saha kablolamasının tamamının yapılmasına, süreklilik kontrollerinin gerçekleştirilmesine ve hat geriliminin doğrulanmasına olanak tanıyan pasif bıçak terminalli kontaklara sahiptir.
S: 22 saha terminali için gerekli vida sıkma torku spesifikasyonu nedir?
Y: Sağlam, düşük dirençli temas sağlamak ve yüksek akımlı brülör sıralı çalışma işlemleri sırasında termal sıcak noktaların oluşmasını önlemek için saha kablolaması vidaları 0,8 Nm ile 1,1 Nm (7 ile 10 lb-in) arasında bir torkla sıkılmalıdır.
Saha Montajı Kılavuzu
- Montaj Yüzeyi Hazırlığı: Alt tabanı, önceden dökülmüş köşe montaj yuvalarından geçirilen dört adet No. 6 havşa başlı olmayan düz başlı vidayla düz ve topraklanmış dikey bir panele sabitleyin.
- Kablolama Ayırma: Elektromanyetik girişimi (EMI) azaltmak için yüksek gerilimli ateşleme ve motor kablolarını, düşük gerilimli alev dedektörü kablolarından uzakta, ayrı kanal girişlerinden geçirin.
- İletken Kesiti: En az 90 derece C sınıfında bakır iletkenler kullanın. Terminal kelepçeleri, tekli veya ikili 14 AWG ila 18 AWG aralığında tek damarlı ya da çok telli kablo bağlantılarını kabul eder.
- Blendaj Topraklaması: Tüm alev sinyali kablosu blendajlarını alt taban şasisindeki toprak terminalinde tek bir topraklama noktasına bağlayın. Toprak döngüsü akımlarını önlemek için blendajı sensör kafası tarafında topraklamayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
