Ürün Detayları

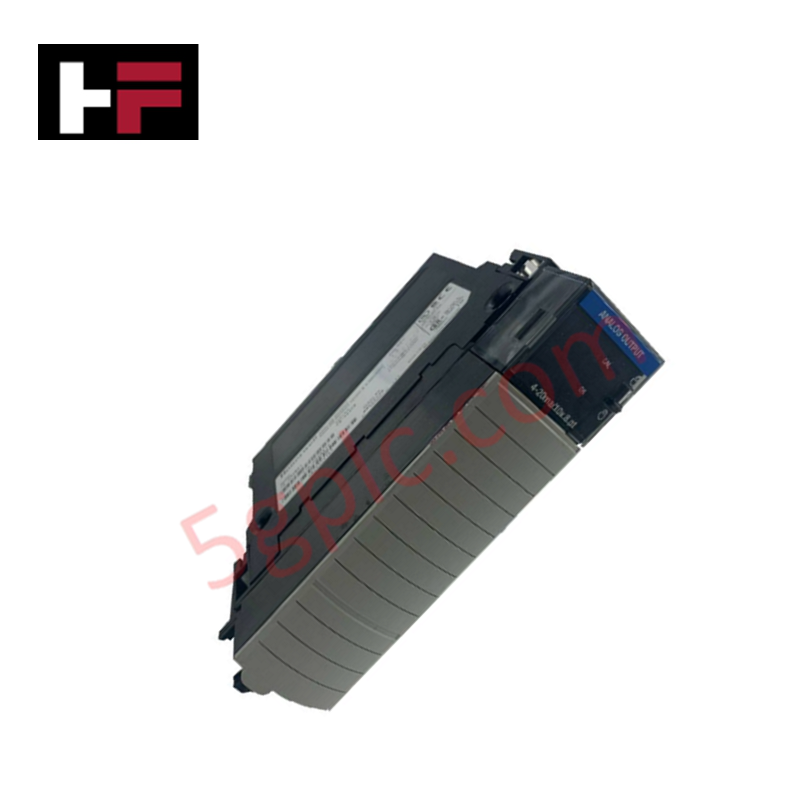

Experion PKS platformlarında çok kanallı gerilim ve akım döngüsü sürme için yapılandırılan Honeywell TK-OAV081 (TC-OAV081 Analog Çıkış Modülü), fiziksel/elektriksel uygulamayı doğrudan gerçekleştirir.
Donanım Özellikleri
| Parametre | Teknik özellik |
|---|---|
| Model | TK-OAV081 (TC-OAV081) |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0,5 kg (Sevkiyat ağırlığı: 2 kg) |
| Boyutlar | Standart Experion C200/C300 modül form faktörü |
| Çalışma sıcaklığı | -20 derece C ile +60 derece C arası |
| Güç tüketimi | Maksimum 6,9 W güç kaybı |
| Çıkış kapasitesi | 8 kanal (0-21 mA veya +/-10,4 V) |
| Sürme kapasitesi | 2000 ohm'dan büyük (Gerilim) / 0-750 ohm (Akım) |
| Klemens bloğu | TC-TBNH 20 konumlu klemens bloğu |
4-20 mA HART Döngü Protokolü ve Kanallar Arası İzolasyon
TK-OAV081, 25 ms'lik modül güncelleme döngüsüyle 8 ayrı kanalı işler ve dirençli yüklerde nihai değerin %95'ine 2 ms'den kısa sürede ulaşan bir çıkış oturma süresine sahiptir. Kullanıcı-sistem izolasyonu 2550 VDC'de test edilen ünite, arka panel dijital işleme mantığını harici alan geçici gerilim darbelerinden ve olası toprak döngülerinden izole eder. Dahili elektronik akım sınırlama, döngü çıkışlarını 21 mA veya altında sınırlandırarak sürekli kısa devre koruması sağlar ve standart 4-20 mA döngü aralıklarında 25 derece C'de aralığın %0,05'inden daha iyi kalibre edilmiş doğruluk sunar.
Sıkça Sorulan Sorular
S: Çıkış devresi, saha klemensinin uzun süreli aşırı gerilime maruz kalması sırasında kararlılığı nasıl korur?
Y: Her saha kanalı, oda sıcaklığında sürekli 24 VAC/VDC için derecelendirilmiş çıkış aşırı gerilim koruması içerir ve yanlışlıkla yapılan kablo çapraz bağlantıları sırasında dahili bileşenlerde yıkıcı arızaların oluşmasını önler.
S: Bir çıkış kanalı çalışma sırasında uzun süreli kısa devre yaşarsa ne olur?
Y: Dahili aktif sınırlama donanımı arıza akımını 21 mA veya altında sınırlandırır; böylece diğer çalışır durumdaki kanallar, termal bozulma veya veri yolu paraziti olmadan saha yüklerini sürmeye devam edebilir.
Saha Kurulum Talimatları
- Klemens Başlığının Takılması: Saha döngülerine enerji vermeden önce 20 konumlu TC-TBNH klemens bloğunu ön modül konektörüne güvenli şekilde kilitleyin.
- Blendaj Drenajının Topraklanması: 10 V/m RF alan koşullarında sinyal sapmasını %2,0'nin altında tutmak için ayrı sinyal kablosu drenaj tellerini kabin tek noktalı topraklama barasına bağlayın.
- Konvektif Hava Boşluğu: Pasif hava akışını desteklemek ve termal dağılım sınırları içinde kalmak için modül raf grubunun üstünde ve altında 50 mm dikey boşluk bırakın.
- DIN Rayı Sabitlemesi: Makine titreşiminin neden olabileceği kontak aşınmasını önlemek için hem üst hem de alt montaj sabitleme klipslerinin muhafazanın DIN rayına sağlam şekilde kilitlendiğinden emin olun.
