Ürün Detayları

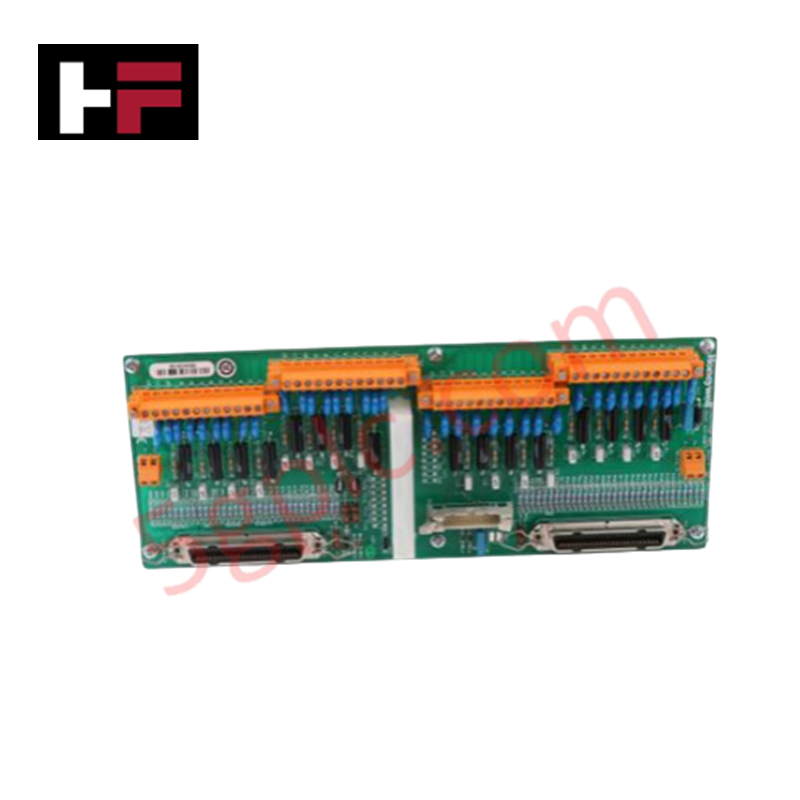

Honeywell BC-THAI11 42622268-002 ürünü, BC-THAI11 I/O Çıkış Modülü olarak da kataloglanır ve Honeywell DCS platformlarında saha sinyali sürme ile analog çıkış döngüsü yürütme için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | BC-THAI11 (Parça Numarası: 42622268-002) |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 0.12 kg |
| Boyutlar | 15.2 cm x 2.4 cm x 12.6 cm |
| Çalışma Sıcaklığı | -40 deg C ile +70 deg C arası |
| Güç Tüketimi | Nominal 2.5 W |
| Kanal Yapılandırması | Yüksek yoğunluklu analog çıkış kanalları |
| İzolasyon | Kanallar arası optoelektronik izolasyon |
4-20 mA HART Döngü Protokolü ve Kanal İzolasyonu
BC-THAI11 modülü, birincil analog sürme akımlarının yanı sıra çift yönlü dijital sinyal geçişini mümkün kılmak için ayrı çıkış kanalları üzerinden 4-20 mA HART döngü protokolü iletişimini entegre eder. Kanallar arası izolasyon, toprak döngüsü parazitlerini önler ve arka panel veri yolu iletişimini saha gerilimi geçişlerinden veya yüksek yoğunluklu kablo döngüleri arasındaki çapraz konuşmadan korur. Entegre dijital-analog dönüştürücüler, değişken endüstriyel saha yük empedansları altında düşük termal sapma ve hassas sinyal yürütme sağlar.
Sık Sorulan Sorular
S: BC-THAI11 modülü çevrimiçi sistem çalışması sırasında çalışırken değiştirilebilir mi?
Y: Evet. Modül, uyumlu ve enerjili arka panellerde çalışırken takıp çıkarma işlemini destekler; ancak çıkarma işleminden önce saha kablo terminal bloklarının bağlantısı kesilmeli veya çıkış döngüleri manuel baypasa aktarılmalıdır.
S: Modül, arka panel iletişiminin kesilmesini nasıl yönetir?
Y: İletişim arızası durumunda dahili bekçi zamanlayıcıları, kontrolsüz aktüatör sapmasını önlemek için son durumun güvenli şekilde korunmasını veya önceden yapılandırılmış geri dönüş akımı mantığını (0 mA, 3.8 mA veya 20.5 mA) tetikler.
Saha Kurulum Kılavuzu
- Arka Panele Takma: Modül devre kartını şasi kart kılavuzlarıyla hizalayın. Arka panel konektörü tam olarak oturana kadar modülü doğrudan yuvaya kaydırın; ardından toprak sürekliliğini sağlamak için üst ve alt sabitleme vidalarını sıkın.
- Kablolama ve Ekranlama: Bükümlü çift sinyal kablolarını saha terminal grubunda sonlandırın. HART dijital modülasyonunun toprak döngüsü paraziti nedeniyle bozulmasını önlemek için kablo ekranlarını kabin topraklama barasında tek bir noktadan topraklayın.
- Döngü Empedansı Kontrolü: Harici döngü gücünü uygulamadan önce, toplam döngü direncinin (saha kabloları ve son kontrol elemanı yükü dahil) belirtilen sürme gerilimi aralığı içinde kaldığını doğrulayın.
- Termal Boşluk: Yeterli konveksiyon soğutması sağlamak için kart kafesi grubunun üstünde ve altında en az 50 mm engelsiz dikey hava akışı boşluğu bırakın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
