Ürün Detayları

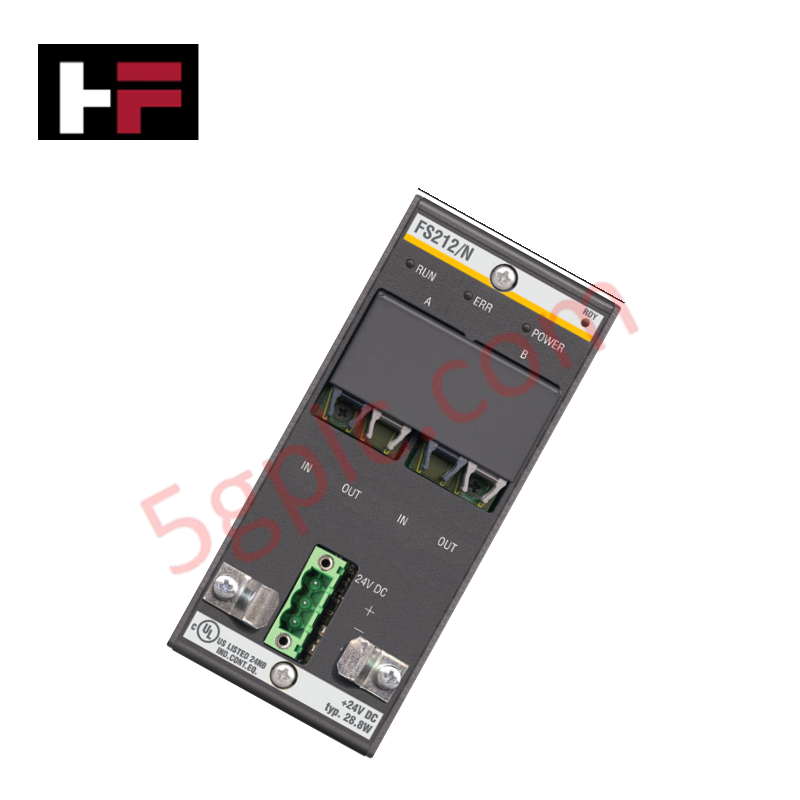

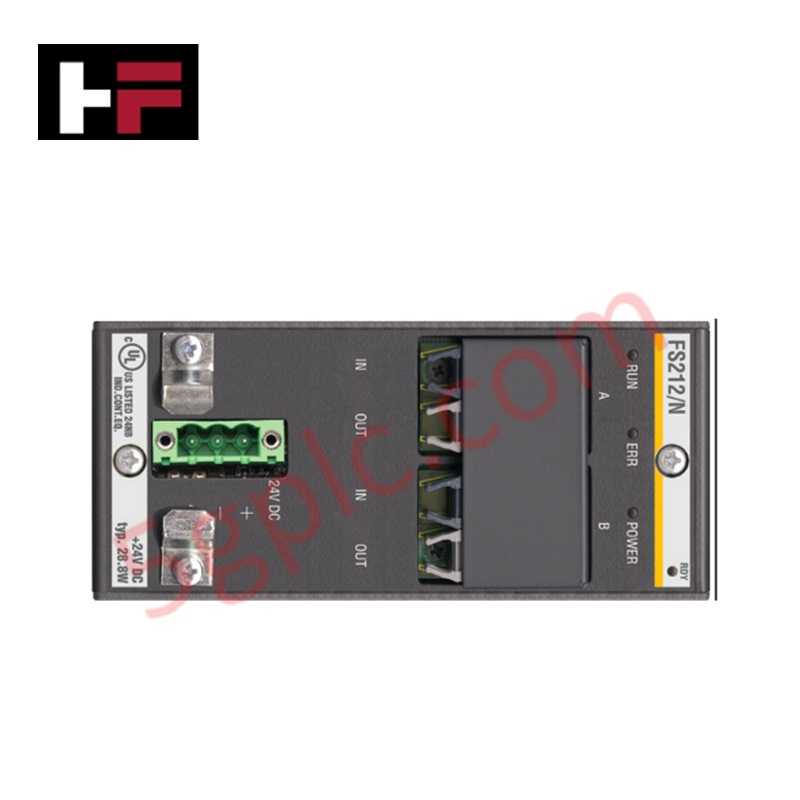

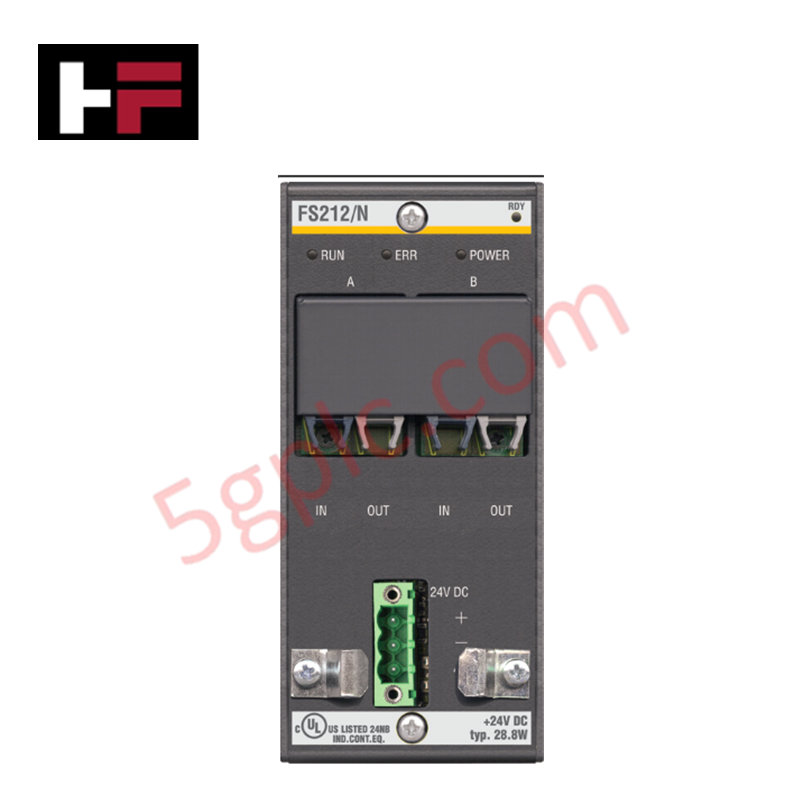

M1 otomasyon platformlarında yüksek hızlı fiber optik veri iletişimi için yapılandırılmış olan Bachmann FS212/N (FS212/N FASTBUS-Modülü), dağıtılmış alt cihaz sinyal alışverişinin doğrudan fiziksel yürütülmesini sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | FS212/N |
| Marka | Bachmann |
| Menşei | Avusturya |
| Boyutlar | Standart Bachmann modül muhafazası |
| Arayüz Türü | Fiber Optik (FO) |
| Maksimum İstasyon Sayısı | 15 dağıtılmış Alt Cihaz |
| Sinyal Gecikmesi | Minimum (Sistem optimize edilmiş) |
Profinet / EtherNet/IP Deterministik Ağlar
FS212/N modülü, FASTBUS tabanlı dağıtılmış I/O mimarileri için yüksek hızlı iletişim köprüsü olarak görev yapar. Fiber optik ortam kullanılarak sistem, elektromanyetik girişime karşı duyarlılığı en aza indirir ve dağıtılmış istasyonlar arasında sağlam izolasyon sağlar. Deterministik ağ performansı, minimum sinyal gecikme döngüleri ile korunur; böylece alt cihaz durumları tanımlı M1 sistem tarama penceresi içinde güncellenir. Sistem başlatılırken firmware flash uyumluluğu kullanılarak FO alıcı-verici profilleri ve sinyal zamanlamaları FASTBUS ana/köle zinciri boyunca senkronize edilir ve böylece özel HCS kablolarla 180 m’ye kadar mesafelerde deterministik tutarlılık sağlanır.
Sıkça Sorulan Sorular
S: Bu modül için iletim mesafesi sınırları nelerdir?
C: Mesafe kablo türüne bağlıdır: POF (Plastik Optik Fiber) kablolar için 40 m, standart HCS (Hard Clad Silica) kablolar için 150 m ve özel HCS fiber konfigürasyonları için 180 m’ye kadar.
S: Modül üzerindeki çalışma durumu nasıl gösterilir?
C: Modülde RUN ve ERR durumları için ön panelde özel LED göstergeleri bulunur; ayrıca yapılandırılan fiber türünü tanımlayan özel bir ekran mevcuttur.
Saha Kurulum Kılavuzu
- Fiber optik konektörlerin FO arayüz portlarına takılmadan önce temiz ve kirden arınmış olduğundan emin olun.
- Fiber optik kabloları, sinyal zayıflamasını artırabilecek aşırı bükülme yarıçapları ve fiziksel ezilmeyi önlemek için uygun boru içinde yönlendirin.
- Ağ topolojisine uygun olarak ana/köle modüllerini yapılandırın ve toplam Alt Cihaz sayısının 15 düğüm sınırını aşmadığını kontrol edin.
- Modül kasasının M1 raf arka paneline doğru şekilde topraklandığını doğrulayarak EMI korumasının bütünlüğünü sağlayın.
- Devreye alma sırasında, FASTBUS döngüsünde bağlantı senkronizasyonunu ve çerçeve hatası olmadığını doğrulamak için durum LED’lerini izleyin.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
