Ürün Detayları

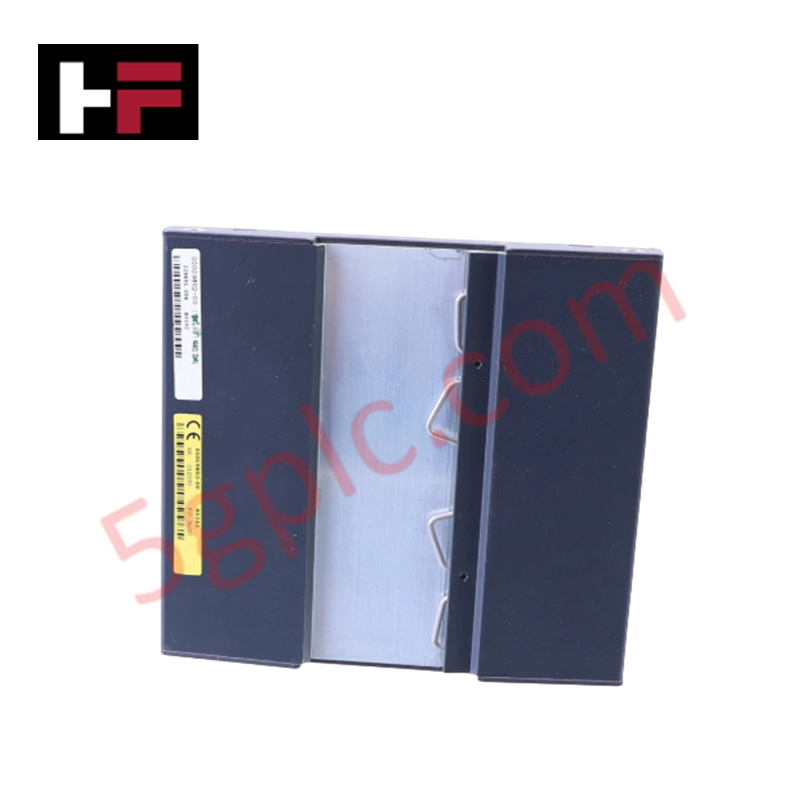

M1 otomasyon platformlarında mekanik ve elektriksel bağlantı için yapılandırılmış olan Bachmann BS202 (BS202 Backplane), 2 modül yuvası arasında doğrudan sinyal ve güç dağıtımı sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | BS202 |
| Marka | Bachmann |
| Boyutlar | 55 mm x 23 mm x 119 mm |
| Çalışma Sıcaklığı | -30 °C ile +60 °C arası |
| Güç Tüketimi | Pasif dağıtım |
Backplane Veri Yolu İletişim Hızı Lisansları
BS202 backplane, Bachmann M1 sisteminin fiziksel temelini oluşturur ve deterministik kontrol için gereken yüksek hızlı veri transferini sağlar. Dahili veri yolu yapısı, modern CPU ve G/Ç modüllerinin gerektirdiği yüksek hızlı iletişim protokollerini destekleyecek şekilde optimize edilmiştir. Deterministik senkronizasyonun korunması için, kullanıcıların toplam veri yolu yükünün sistem konfigürasyonunda tanımlanan güç dağıtım sınırlarını aşmamasını sağlamaları gerekir. Bağlı modüller arasında firmware flash uyumluluğu, güvenli terminal bağlantıları ve uygun şasi topraklaması ile elektriksel süreklilik sağlandığı sürece backplane fiziksel katmanı tarafından desteklenir.
Sıkça Sorulan Sorular
S: BS202 backplane modüllerin sıcak değişimini destekliyor mu?
C: Modül sıcak değişimi, BS202 üzerine kurulu olan bireysel modüllerin ve sistem konfigürasyonunun gereksinimlerine bağlıdır. Modül takma veya çıkarma sırasında veri yolu iletişim hatalarını önlemek için her zaman sistem dokümantasyonunu kontrol edin.
S: -30 °C ile +60 °C çalışma aralığı için belirli bir montaj yönü gerekiyor mu?
C: Evet, tam +60 °C aralığı için backplane dikey olarak monte edilmelidir. Dikey olmayan konfigürasyonlarda, uygun termal yönetimi sağlamak için maksimum çalışma sıcaklığı +55 °C olarak düşürülür.
Saha Kurulum Kılavuzu
- Backplane’in, dahili veri yolu konektörlerine mekanik stres uygulamamak için DIN rayı veya muhafaza paneli gibi sert bir yüzeye monte edildiğinden emin olun.
- Tüm bağlı modüllerin tam olarak takılıp kilitlendiğini ve dahili backplane veri yolu pinleriyle sağlam temas sağladığını doğrulayın.
- Kapasitif kaplamayı ve olası sinyal karışıklığını en aza indirmek için saha kablolarını dahili veri yolu yapısından ayrı tutun.
- Terminal bağlantılarını düzenli olarak oksidasyon veya gevşeme açısından kontrol edin; bu durumlar elektriksel direnci artırarak aralıklı veri yolu iletişim hatalarına yol açabilir.
- %95’e kadar bağıl nemin olduğu ortamlarda, backplane üzerinde yoğuşmayı önleyecek bir kurulum yeri seçin; nem, elektriksel kısa devrelere neden olabilir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
