Ürün Detayları

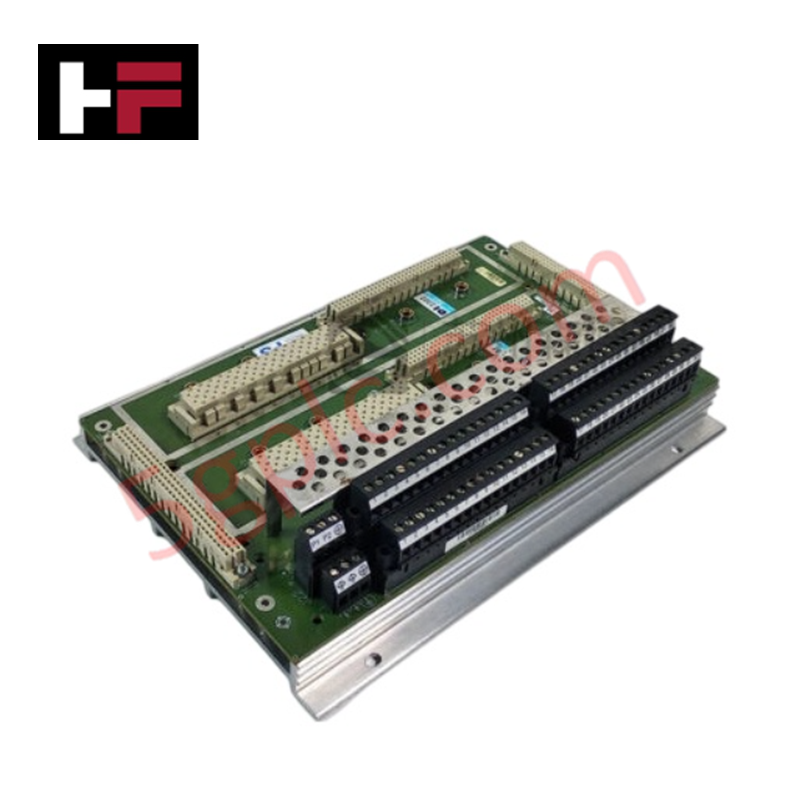

Güvenlik enstrümantasyon sistemi platformlarında ayrık sinyal alımı için yapılandırılmış olan Triconex DI2301 7400208C-020 (DI2301 Dijital Giriş Modülü), saha ile mantık durumu geçiş izleme işleminin doğrudan fiziksel yürütülmesini sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DI2301 7400208C-020 |
| Marka | Triconex |
| Boyutlar | Standart 3U raf montaj modülü |
| Çalışma Sıcaklığı | -40 °C ile +70 °C arası |
| Güç Tüketimi | Belirtilmemiş |
| Kanal Sayısı | 16 ayrık dijital giriş |
| İzolasyon | 500 V |
Yüksek Güvenilirlikte Emniyet Kontrolü ve SIS Özellikleri
DI2301 modülü, Triconex üçlü modüler yedeklilik (TMR) 2oo3 mimarisi içinde çalışacak şekilde tasarlanmıştır ve güvenlik açısından kritik girişler için sürekli sinyal bütünlüğü ve hata toleransı sağlar. Modül, 500 V derecelendirilmiş galvanik olarak izole edilmiş giriş kanallarına sahiptir ve toprak döngüleri ile ortak mod geçici dalgalanmalara karşı etkili koruma sunar. Ayrıca, dahili devreler elektromanyetik olarak gürültülü endüstriyel ortamlarda dayanıklılığı artırmak için 1500 V’a kadar aşırı gerilim koruması içerir. Modül, sistem çalışmasını kesintiye uğratmadan değiştirmeye olanak tanıyan sıcak değişim (hot-swap) özelliğini destekler; ancak kurulum, tanımlı emniyet mantığı gereksinimleri ve TMR hata tolerans protokollerine uygun olmalıdır.
Sıkça Sorulan Sorular
S: DI2301 modülü Tricon kasası içindeki herhangi bir yuvaya takılabilir mi?
C: DI2301, karşılık gelen taban plakası (7400208C-020) ile eşleştirilmelidir. Standart Tricon ana veya genişletme kasası ile uyumludur ancak modül yerleşimi, doğru G/Ç eşlemesi ve TMR işlevselliği için sistem tasarım dokümantasyonuna uygun olmalıdır.
S: DI2301, aynı kasadaki diğer modül tipleriyle uyumlu mudur?
C: Evet. DI2301, AI2351 veya DO2401 gibi diğer Tricon modülleriyle aynı dolap ve kasada entegre edilerek tam bir G/Ç alt sistemi oluşturabilir.
Saha Kurulum Kılavuzu
- 7400208C-020 taban plakasının 3U rafa sağlam şekilde monte edildiğini ve doğru şekilde topraklandığını doğrulayın.
- DI2301 modülünün arka konnektör pinlerinde fiziksel engel veya oksidasyon olup olmadığını kontrol edin.
- Modülü, kasadaki kılavuzlar boyunca kaydırarak kilitleme mandallarının devreye girmesini sağlayın ve arka plakayla sağlam bir elektriksel bağlantı kurun.
- Taban plakası terminal bloklarındaki saha kablolama bağlantılarını kontrol edin; 24 VDC döngü konfigürasyonunun giriş kanalı gereksinimleriyle uyumlu olduğundan emin olun.
- Kurulum sonrası sistem tanılama yazılımını kullanarak giriş durumlarının CPU tarafından doğru şekilde alınıp işlendiğini doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
