Ürün Detayları

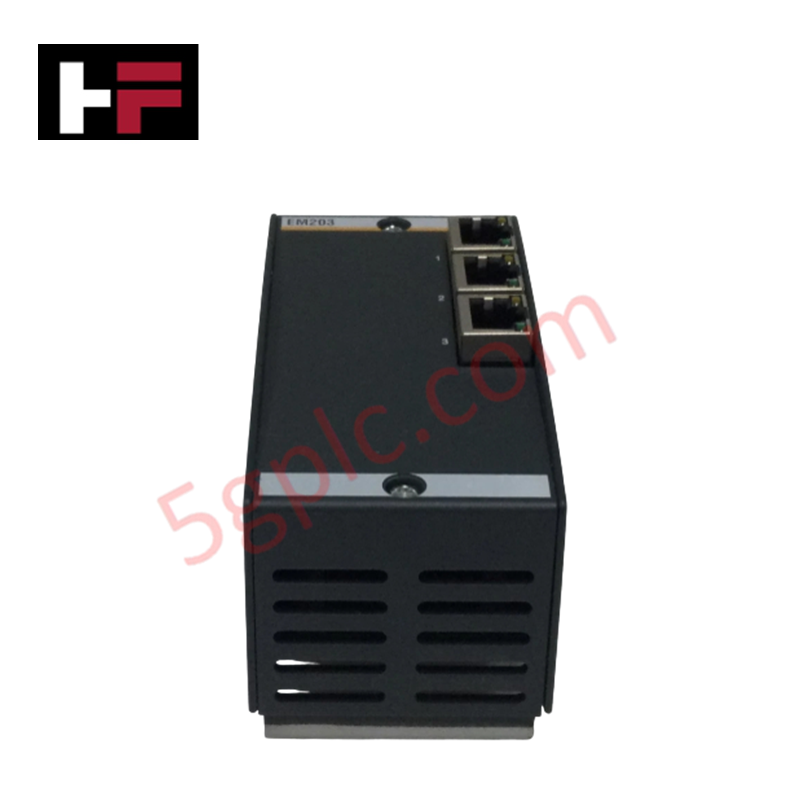

M1 kontrolör platformlarında yüksek hızlı ağ genişletme için yapılandırılmış olan Bachmann EM203 (EM203 Ethernet Master Modülü), Ethernet tabanlı veri iletişimi için doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | EM203 |
| Marka | Bachmann |
| Menşei | Almanya |
| Ağırlık | Yaklaşık 0,25 kg |
| Boyutlar | Standart M1 modül form faktörü |
| Çalışma Sıcaklığı | -20 °C ile 60 °C arası |
| Güç Tüketimi | < 3 W |
| Ethernet Portları | 3x 10/100BaseT RJ45 |
| Maksimum Kablo Uzunluğu | Hat başına 100 m |
| Transfer Hızı (CPU) | Maks 2,4 Mbit/s kullanıcı verisi |
| Transfer Hızı (Switch) | Maks 100 Mbit/s |
Profinet / EtherNet/IP deterministik ağlar
Bachmann EM203, M1 kontrolör ağ topolojisini genişletmek için birincil donanım arayüzü olarak görev yapar. Entegre switch mimarisi sayesinde, modül Ethernet tabanlı ağlar arasında deterministik veri alışverişini destekler. Modül, M1 CPU’ya maksimum 2,4 Mbit/s kullanıcı veri transfer hızıyla iletişim trafiğini yönetirken, bağlı ağ düğümleri arasında 100 Mbit/s’ye kadar kablo hızı anahtarlama yeteneğini korur. Üç RJ45 portunun tamamında entegre otomatik çapraz tespit özelliği, standart altyapı kablolamasıyla uyumluluğu sağlar ve zaman hassasiyetli otomasyon görevleri için kararlı fiziksel katman bağlantısı sunar.
Sıkça Sorulan Sorular
S: EM203, harici bir switch olmadan Ethernet segmentlerini zincirleme bağlamak için kullanılabilir mi?
C: Evet, entegre 3 portlu switch, Ethernet segmentlerinin doğrudan birbirine bağlanmasına olanak tanır ve kontrol kabini içindeki ağ topolojilerini basitleştirir.
S: EM203, sistem çalışırken sıcak takma (hot-swap) yapabilir mi?
C: Modül, M1 kontrolör arka paneline sabit montaj için tasarlanmıştır. Sıcak takma genellikle desteklenmez; ancak belirli M1 arka panel mimarisi canlı takma desteğini açıkça zorunlu kılarsa bu mümkün olabilir.
S: Modül Ethernet ağında çarpışma tespitini nasıl yönetir?
C: EM203, çarpışma ve bağlantı aktivitesi için özel LED durum göstergeleri sağlar; böylece ağ sağlığı ve fiziksel katman durumu gerçek zamanlı olarak izlenebilir.
Saha Kurulum Kılavuzu
- Arka Panel Montajı: Bachmann EM203 modülünü M1 arka panel yuvasına güvenli şekilde takın. Kilitleme mandallarının tam olarak oturduğundan emin olun; bu, mekanik stabilite ve bus konnektörlerinde temas basıncını garanti eder.
- Kablolama Standartları: Tüm bağlantılar için Kategori 5 veya daha yüksek korumalı bükümlü çift kablo kullanın. Maksimum segment uzunluğu 100 m’yi aşmamalıdır; bu, sinyal bütünlüğünü korur ve paket kaybını önler.
- Kalkanlama ve Topraklama: Kablo kalkanını kabin topraklamasına giriş noktasında bağlayın. Elektromanyetik girişimi (EMI) azaltmak için Ethernet iletişim hatlarını yüksek voltajlı güç kablolarıyla paralel olarak döşemekten kaçının.
- Port Konfigürasyonu: RJ45 konnektörlerinin tam oturduğunu ve tıklama sesi duyulduğunu doğrulayın. Otomatik çapraz tespit özelliği, MDI/MDI-X pin düzeni gereksinimlerini otomatik olarak karşılar; çapraz kablo kullanımına gerek yoktur.
- Çalışma Doğrulaması: Başlatma sonrası Güç ve LinkPulse LED’lerini izleyin. Sabit LinkPulse durumu geçerli fiziksel bağlantıyı gösterirken, hızlı yanıp sönme entegre switch üzerinden aktif veri trafiğini belirtir.
