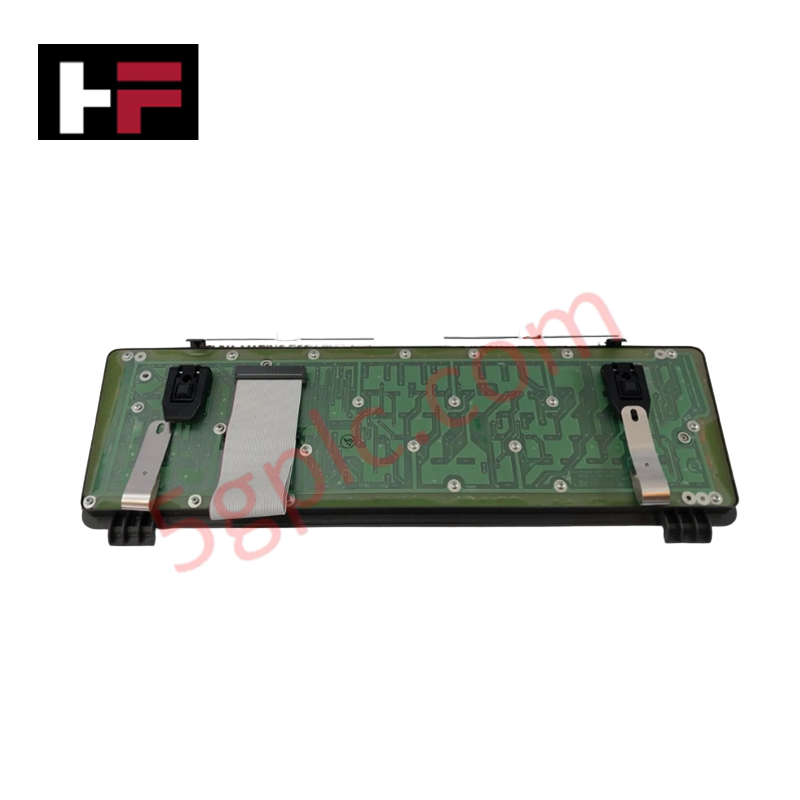

Honeywell 51196694-904, также обозначаемое в каталогах как 51196694-904 Advanced Input Device, представляет собой специализированный аппаратный компонент для многоканальной обработки полевых сигналов и ввода аналоговых переменных в сетях DCS Honeywell Experion PKS и TDC 3000. Модуль преобразует токи физических полевых преобразователей в цифровые технологические значения по внутренним шинам объединительной платы. Он обрабатывает входящие сигналы управления с активной электрической изоляцией, поддерживая целостность контуров и предотвращая повреждение операций центрального процессора переходными напряжениями на стороне полевых устройств.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 51196694-904 |
| Бренд | Honeywell |
| Страна происхождения | США |
| Масса | 1,1 кг |
| Габариты | 51 мм x 267 мм x 178 мм |
| Рабочая температура | от 0 до +60 deg C |
| Энергопотребление | Питание от системной шины 24 VDC |
| Тип модуля | Advanced Input Device (модуль DCS) |
| Совместимость с системами | Платформы Honeywell TDC 3000 / Experion PKS |
Протокол контура 4-20 mA HART и межканальная изоляция
Входная сборка 51196694-904 оснащена высокоплотными схемами обработки сигналов, предназначенными для прямой маршрутизации контуров по протоколу 4-20 mA HART. Гальваническая межканальная изоляция предотвращает проникновение синфазных помех и разности потенциалов земли между контурами полевых приборов, которые могут вызывать ошибки смещения в каналах измерения технологических параметров. Внутренняя фильтрующая сеть непрерывно развязывает шум силовой шины, поддерживая динамическую цифровую связь HART с частотной манипуляцией (FSK) без ухудшения основных измерений аналогового тока.
Часто задаваемые вопросы
В: Поддерживает ли модуль 51196694-904 горячую замену в активном шасси с платами?
О: Горячая замена поддерживается интерфейсом шины объединительной платы при условии, что рычаги направляющих для извлечения модуля полностью разблокированы, чтобы предотвратить временную блокировку шины во время размыкания контактов.
В: Как модуль поддерживает межканальную изоляцию при неисправностях полевой проводки?
О: Отдельные входные цепи гальванически развязаны с помощью высокоскоростных оптических изоляторов, предотвращающих повреждение электроники соседних каналов из-за скачков высокого напряжения в одном полевом контуре.
Рекомендации по установке в полевых условиях
- Совместите краевой разъём карты с направляющими слота стойки и плотно вставьте сборку в приёмник объединительной платы до срабатывания фиксирующих защёлок.
- Убедитесь, что клеммные соединения полевой проводки обеспечивают надёжный механический контакт с низким контактным сопротивлением.
- Прокладывайте проводку полевых сигналов отдельно от высоковольтных линий переменного тока и кабелей индуктивных приводов внутри кабельных каналов шкафа.
- Убедитесь, что клемма функционального заземления (FE) шкафа соединена с главной сетью заземления станции с помощью заземляющих проводников с низким импедансом.
