Детали продукта

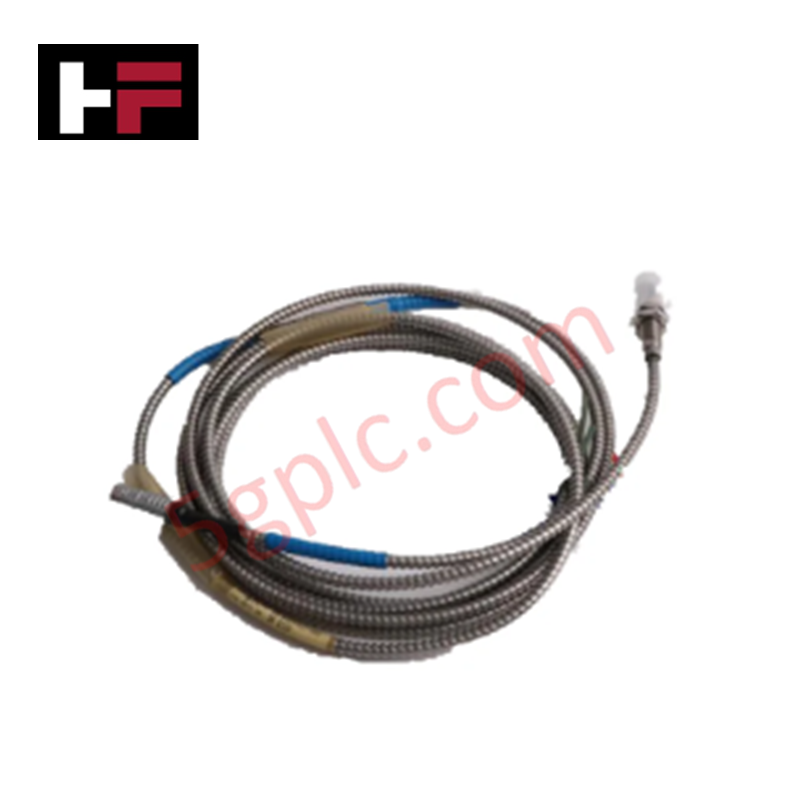

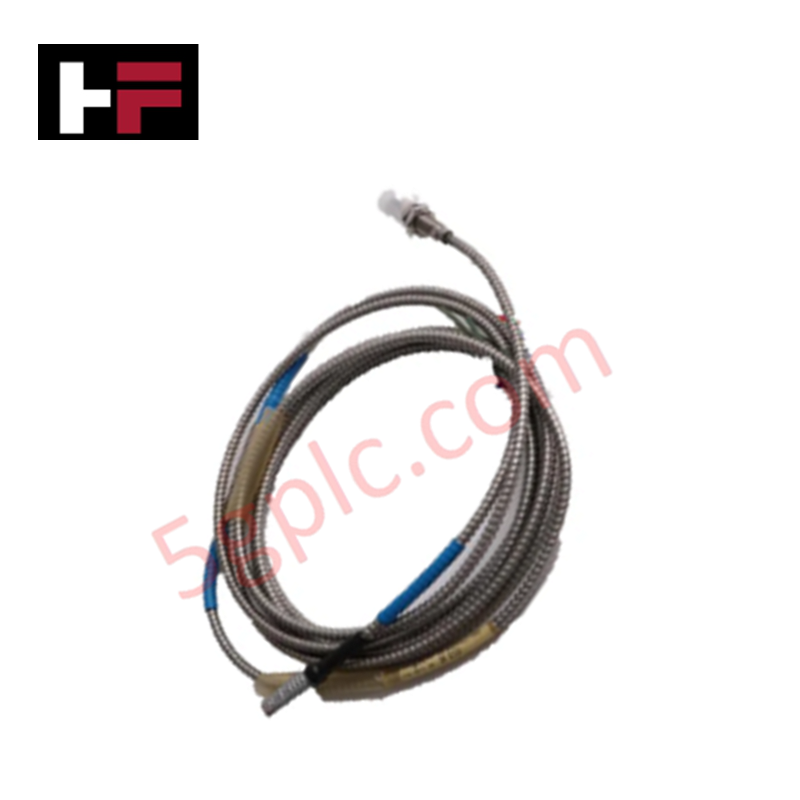

Emerson CON021+PR6423/10R-010-CN, также каталогизируемый как вихретоковый датчик CON021+PR6423/10R-010-CN, представляет собой специализированный аппаратный компонент для бесконтактного измерения вибрации вала и динамического перемещения в системах DCS и AMS 6500 Classic System. Конструкция объединяет конфигурацию с наконечником зонда диаметром 8 мм и схемой обработки сигнала для непрерывного мониторинга механического состояния валов вращающихся машин в реальном времени.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | CON021+PR6423/10R-010-CN |
| Бренд | Emerson |
| Происхождение | США |
| Вес | 0.24 кг |
| Габариты | 24.5 см x 17 см x 4 см |
| Рабочая температура | Расширенный промышленный диапазон |
| Потребляемая мощность | Питание по токовой петле через преобразователь / модуль мониторинга |
| Серия | EPRO |
| Тип датчика | Бесконтактный вихретоковый датчик приближения |
| Диаметр наконечника зонда | 8 мм |
| Совместимость с системами | DCS, AMS 6500 Classic System |
| Интерфейс данных | Поддержка связи через маршрутизатор Ethernet |
| Механический корпус | Промышленный корпус, устойчивый к маслу и высоким температурам |
Технические характеристики Bently Nevada / VIBRO-METER
Бесконтактная измерительная система использует калиброванный масштаб вихретокового зонда для преобразования изменений физического зазора в пропорциональные электрические сигналы. Перед вводом в эксплуатацию инженеры проверяют напряжение зазора, устанавливая целевое значение -10 VDC в механическом центре линейного диапазона зонда, чтобы обеспечить симметричное измерение амплитуды «пик-пик». Этот калиброванный сдвиг напряжения позволяет преобразователю регистрировать высокочастотную динамику ротора, включая относительную вибрацию вала, тепловое расширение и смещения радиального положения. Архитектура дифференциального драйвера обеспечивает подавление перекрёстных помех между соседними каналами зондов, установленными в непосредственной близости друг от друга на корпусах подшипников турбины.
Часто задаваемые вопросы
В: Как проверяется напряжение физического зазора при механическом монтаже зонда PR6423/10R-010-CN?
О: При неподвижном целевом валу регулируйте глубину резьбовой установки зонда, пока напряжение постоянного тока на выходе преобразователя сигнала CON021 не составит -10 VDC, подтверждая, что датчик установлен в центре линейного рабочего диапазона.
В: Какие меры предосторожности предотвращают перекрёстные помехи при установке нескольких вихретоковых зондов в одном корпусе подшипника?
О: Соблюдайте минимально рекомендуемое пространственное расстояние между наконечниками зондов и прокладывайте кабели зондов в отдельных заземлённых металлических кабелепроводах, чтобы предотвратить сбои подавления перекрёстных электромагнитных помех в сигналах.
В: Требуется ли полевaя калибровка преобразователя CON021 при изменении длины удлинительного кабеля?
О: Да, общая длина системы (зонд, удлинительный кабель и преобразователь) должна соответствовать заводской калибровочной кривой, чтобы предотвратить ошибки в выходном сигнале масштабирования вихретокового зонда.
Рекомендации по монтажу на объекте
- Осмотрите поверхность целевого вала и убедитесь, что она чистая и не имеет магнитного биения, царапин или глубоких следов обработки.
- Вверните зонд диаметром 8 мм в монтажный кронштейн корпуса подшипника, пока наконечник зонда не приблизится к поверхности целевого вала.
- Подключите цифровой мультиметр к выходным клеммам контроля преобразователя сигнала для измерения статического напряжения зазора постоянного тока.
- Отрегулируйте механическое положение зонда, пока мультиметр не покажет калиброванное целевое значение -10 VDC, затем затяните внешнюю стопорную гайку.
- Подключите удлинительный кабель с помощью соединителей бронированной оболочки и изолируйте коаксиальный экран от корпуса машины со стороны зонда.
- Прокладывайте сигнальные провода по отдельным лоткам для контрольно-измерительных приборов к стойке мониторинга DCS или AMS 6500, подключая экраны к шине заземления шкафа в одной точке.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
