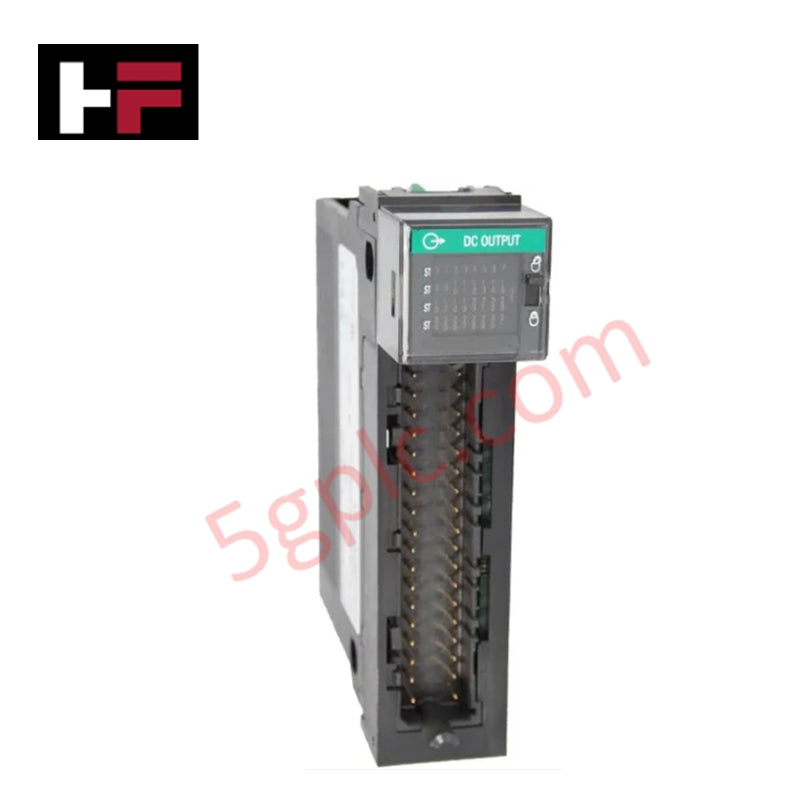

1756-OB16D | Allen-Bradley ControlLogix Модуль диагностического выхода на 16 точек 24 В постоянного тока

Обзор

 Allen-Bradley 1756-OB16D — это высокопроизводительный диагностический модуль постоянного тока с выходами из семейства ControlLogix. Разработанный для точного управления и расширенной диагностики выходов с источником питания 24 В постоянного тока, этот модуль поддерживает до 16 выходных точек с подробным обнаружением неисправностей. Он повышает надежность системы, контролируя такие состояния, как отсутствие нагрузки, проверка выхода и поведение при неисправностях, что делает его незаменимым элементом современных систем промышленной автоматизации.

Технические характеристики

• Модель / Каталожный номер: 1756-OB16D

• Бренд: Allen-Bradley

• Производитель: Rockwell Automation

• Линейка продукции: ControlLogix

• Тип изделия: Диагностический модуль выходов постоянного тока

• Количество выходов: 16 индивидуально контролируемых каналов

• Тип выхода: Источник постоянного тока (подающий)

• Номинальное напряжение: 24 В постоянного тока

• Диапазон рабочих напряжений: 19,2–30 В постоянного тока

• Максимальный выходной ток (на точку): 2 А при 30°C (86°F)

• Максимальный выходной ток (на модуль): 8 А при 30°C, 4 А при 60°C

• Максимальное тепловыделение: 3,3 Вт при 60°C (140°F)

• Ток шины задней панели:

• 5 В постоянного тока: 250 мА

• 24 В постоянного тока: 140 мА

• Изоляционное напряжение: 50 В постоянного тока (базовая изоляция, выход — шина задней панели)

• Диагностические функции: Проверка выхода, мониторинг состояния неисправности, обнаружение отсутствия нагрузки, обнаружение короткого замыкания

• Совместимые клеммные колодки: 1756-TBCH, 1756-TBS6H (съемные)

• Тип корпуса: Открытый тип (установка в шасси ControlLogix)

• Вес: 0,56 фунта (0,26 кг)

• Рабочая температура: 0°C до +60°C (32°F до +140°F)

• Температура хранения: -40°C до +85°C (-40°F до +185°F)

• Влажность: 5–95% без конденсации

• Вибрация: 10–500 Гц при пиковом ускорении 2 g

• Удар: 30 g в рабочем состоянии, 50 g в нерабочем

Основные особенности

• Встроенная диагностика выходов для прогнозного обслуживания и быстрого выявления неисправностей

• 16 высокоплотных выходов с источником питания и настраиваемой отчетностью о состоянии

• Поддержка проверки выхода в реальном времени и обнаружения отсутствия нагрузки

• Компактный дизайн для шасси ControlLogix с минимальным энергопотреблением

• Широкий диапазон рабочих напряжений для использования в различных системах управления постоянным током

Области применения

• Управление двигателями и приводами в системах заводской автоматизации

• Обеспечение безопасности машин и управление движением с необходимостью диагностической обратной связи

• Мониторинг и управление в реальном времени в распределённых системах ввода-вывода

• Энергоэффективные промышленные системы с расширенным отслеживанием неисправностей

Часто задаваемые вопросы

В1: Чем 1756-OB16D отличается от стандартных выходных модулей?
В отличие от стандартных модулей выходов постоянного тока, 1756-OB16D включает диагностику для обнаружения разрывов цепи, проверки выхода и коротких замыканий, предоставляя подробные данные о состоянии системы.

В2: С какими клеммными колодками совместим этот модуль?
Он поддерживает как 1756-TBCH (клеммы с зажимом-клеткой), так и 1756-TBS6H (клеммы с пружинным зажимом).

В3: Можно ли использовать 1756-OB16D в шкафах управления с высокой температурой?
Да. Он надежно работает при температурах до 60°C (140°F), что делает его подходящим для промышленных условий управления.
