Детали продукта
Обзор продукта

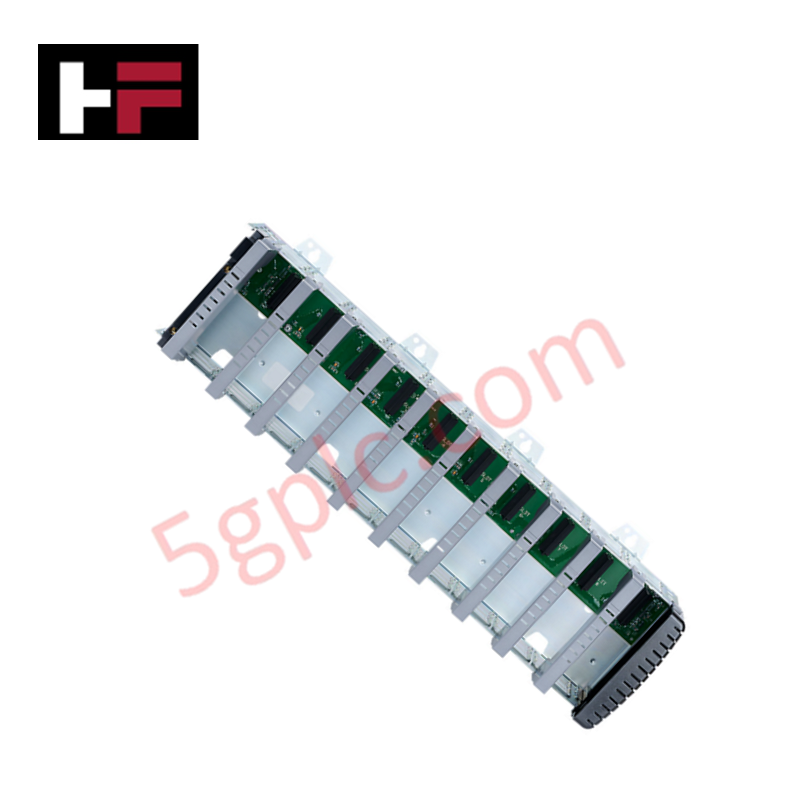

Allen-Bradley 1756-A10XT представляет собой прочный корпус с 10 слотами и расширенным температурным диапазоном (XT) в архитектуре автоматизации ControlLogix. Этот высоконадежный каркас обеспечивает физическое размещение и высокоскоростную электрическую шину для процессоров ControlLogix XT, модулей ввода-вывода и специализированных сетевых адаптеров.
Разработанный специально для работы в суровых, некондиционированных условиях, где стандартные коммерческие контроллеры выходят из строя, этот промышленный корпус открытого типа допускает прямую установку внутри опасных зон класса 2. Мы поставляем этот компонент системы исключительно как 100% новый, оригинально запечатанный заводской блок, гарантируя абсолютную целостность конформного покрытия, безупречные позолоченные контакты шины и полное соответствие заводским сертификатам прямо из коробки.
Технические характеристики
Ниже приведена таблица с механическими конфигурациями, экологическими допусками и стандартами электрической безопасности для этого корпуса с 10 слотами XT:
| Параметр | Характеристики производительности и окружающей среды |
| Производитель | Allen-Bradley / Rockwell Automation |
| Номер детали | 1756-A10XT |
| Линейка продуктов | ControlLogix XT (расширенный температурный диапазон) |
| Тип продукта | Прочный промышленный корпус с шиной |
| Общее количество слотов | 10 слотов |
| Профиль размеров слота | Стандартная ширина модуля 1756 |
| Ориентация крепления | Горизонтальная, крепление на заднюю панель |
| Система охлаждения | Естественная конвекция |
| Класс опасной зоны | Сертифицирован для зон класса 2 |
| Класс корпуса | Открытый тип |
| Защита от электростатического разряда (ESD) | 6 кВ контактный разряд / 8 кВ воздушный разряд |
| Диапазон относительной влажности | 5% до 95%, без конденсации |
| Чистый вес конструкции | 2,00 фунта (0,91 кг) |
Преимущества конструкции
-
Выдерживает экстремальные тепловые и коррозионные нагрузки: Вариант конструкции "XT" оснащён улучшенными подложками шины и локальными защитными слоями, которые противостоят резким перепадам температуры и агрессивным загрязнителям в воздухе. Это позволяет производственным предприятиям размещать узлы управления ближе к горячим технологическим процессам без риска перезагрузок системы из-за тепловых воздействий.
-
Защищён от сильных электростатических помех: Тяжёлые промышленные условия создают большие статические заряды из-за движущегося оборудования и синтетических материалов. Модель 1756-A10XT оснащена мощными внутренними заземляющими плоскостями, которые безопасно рассеивают электростатический разряд до 6 кВ при контакте и 8 кВ в воздухе, защищая чувствительные микропроцессоры модулей ввода-вывода и связи.
-
Упрощает прямое крепление на заднюю панель: Корпус оснащён крепёжными ушками из толстого металла для быстрой и надёжной горизонтальной установки непосредственно на заднюю панель электрощита. Расположение модулей в корпусе использует естественные вертикальные конвекционные потоки, что исключает необходимость установки шумных вентиляторов или активных систем кондиционирования внутри пылезащищённых шкафов.
Часто задаваемые вопросы
-
Можно ли смешивать стандартные модули ControlLogix с модулями XT в этом корпусе 1756-A10XT?
Да, архитектура шины сохраняет физическую и электрическую совместимость со стандартными модулями 1756. Однако установка любого стандартного модуля без рейтинга XT снижает экологические и температурные характеристики всего кластера корпуса до стандартных коммерческих пределов. Чтобы сохранить строгие требования зоны 2 и расширенный температурный режим, необходимо использовать исключительно модули и блоки питания с маркировкой XT.
-
Какие конкретные методы заземления предотвращают помехи электромагнитного шума на шине данных?
Техникам необходимо надёжно закрепить корпус непосредственно на чистой, неокрашенной вертикальной металлической панели внутри шкафа с помощью внутренних зубчатых шайб для обеспечения металлического контакта. Кроме того, следует подключить отдельный медный заземляющий ремень с низким сопротивлением от основного заземляющего болта корпуса к главной шине заземления шкафа перед включением оборудования.
-
Требуется ли для этого корпуса открытого типа внешняя защитная оболочка во время эксплуатации?
Да. Модель 1756-A10XT имеет рейтинг корпуса "Открытый тип", что означает, что электронные дорожки и разъёмы остаются открытыми сверху и снизу. Для соблюдения базовых требований безопасности и защиты от влаги, пыли и несанкционированного физического доступа пользователи должны размещать корпус внутри промышленного шкафа с соответствующим рейтингом IP54 или NEMA 4.
