Детали продукта
Обзор продукта

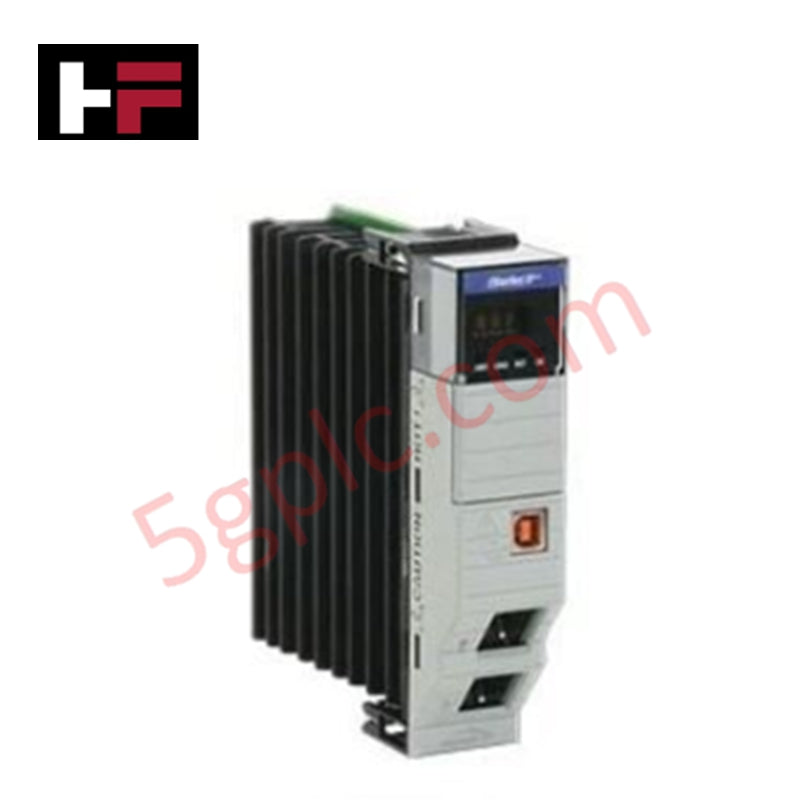

Allen-Bradley 1756-EN4TR представляет собой вершину коммуникационного оборудования для платформы ControlLogix 5580. Этот высокоемкий модуль EtherNet/IP обеспечивает высокоскоростной обмен данными, соединяя логику на уровне контроллера с аналитикой на уровне предприятия. Он поддерживает гигабитные скорости Ethernet и управляет большим количеством подключений для сложных, интенсивных в данных промышленных приложений. Мы предлагаем этот модуль 100% новый и оригинальный, гарантируя, что ваша сетевая инфраструктура использует последние аппаратные ревизии для максимальной безопасности и пропускной способности.
Технические характеристики
1756-EN4TR обеспечивает значительно расширенную пропускную способность и плотность подключений по сравнению с устаревшими модулями EN2T.
-
Производитель: Allen-Bradley / Rockwell Automation
-
Линейка продуктов: ControlLogix
-
Тип модуля: Высокоемкий коммуникационный модуль EtherNet/IP
-
Поддержка среды передачи: Двойная медная среда (RJ45)
-
Скорости передачи данных: 10 Мбит/с, 100 Мбит/с и 1 Гбит/с (гигабит)
-
Максимальное количество TCP-подключений: 512 подключений
-
Максимальное количество CIP I/O подключений: 1 000 подключений
-
Подключения HMI/сообщений: 528 подключений
-
Вместимость неподключенных сообщений: 256 для шины / 256 для Ethernet
-
Сетевые топологии: Device Level Ring (DLR), линейная и звездообразная
-
Сокет-сервисы: Полная поддержка
-
Вес: 0,69 фунта (0,31 кг)
Инженерные преимущества
-
Производительность гигабитной магистрали: 1756-EN4TR вводит скорости передачи данных 1 Гбит/с в шасси 1756. Это десятикратное увеличение пропускной способности по сравнению со стандартными модулями устраняет узкие места в сети при работе с системами высококачественного видеонаблюдения или крупномасштабным распределённым I/O.
-
Высокая плотность подключений: Способность управлять 1 000 CIP I/O подключений и 512 TCP подключениями позволяет одному 1756-EN4TR заменить несколько устаревших адаптеров. Такая консолидация снижает потребление слотов в шасси и упрощает архитектуру сети.
-
Избыточная устойчивость сети: Встроенный коммутатор поддерживает топологии Device Level Ring (DLR). Эта функция позволяет сети восстанавливаться после разрыва одного кабеля за миллисекунды, обеспечивая детерминированное управление и предотвращая дорогостоящие простои процессов.
-
Расширенные сокет-сервисы: Модуль нативно поддерживает сокет-сервисы, позволяя напрямую взаимодействовать с устройствами сторонних производителей, такими как принтеры, сканеры штрихкодов и контроллеры не Logix, используя стандартные протоколы TCP или UDP.
-
Интеграция с перспективой на будущее: Оптимизирован для серии ControlLogix 5580, этот модуль использует высокоскоростную шину для обеспечения максимальной скорости передачи данных, которую поддерживает процессор, способствуя продвинутому сбору данных IIoT и Industry 4.0.
Часто задаваемые вопросы
-
В чём преимущество 1756-EN4TR по сравнению с 1756-EN2TR?
1756-EN4TR обеспечивает гигабитные скорости (1 Гбит/с) и поддерживает примерно в четыре раза больше TCP-подключений, чем EN2TR. Он специально разработан для современных, насыщенных данными «умных фабрик», где устаревшие модули 100 Мбит/с испытывают перегрузки трафика.
-
Можно ли использовать 1756-EN4TR в старых шасси ControlLogix?
Да. Хотя он работает лучше всего в шасси серии C с контроллерами 5580, вы можете установить 1756-EN4TR в стандартные шасси 1756 I/O для модернизации существующих сегментов сети. Всегда проверяйте, что версия прошивки в Studio 5000 поддерживает профиль EN4TR.
-
Поддерживает ли этот модуль «снятие и установку под напряжением» (RIUP)?
Да. Как и большинство модулей ControlLogix, 1756-EN4TR можно устанавливать или снимать при включённом питании шасси. Однако снятие коммуникационного модуля немедленно прерывает сетевой путь для всех устройств, подключённых через его порты, поэтому перед снятием убедитесь в безопасности процесса.
-
Это оригинальный, запечатанный на заводе блок?
Мы гарантируем, что каждый 1756-EN4TR, который мы отправляем, является 100% новым и оригинальным. Он поставляется в оригинальной заводской коробке Allen-Bradley с сохранённым UPC (889508721071), что гарантирует получение всех преимуществ современных стандартов производства и аппаратной безопасности.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
