Детали продукта
Обзор продукта

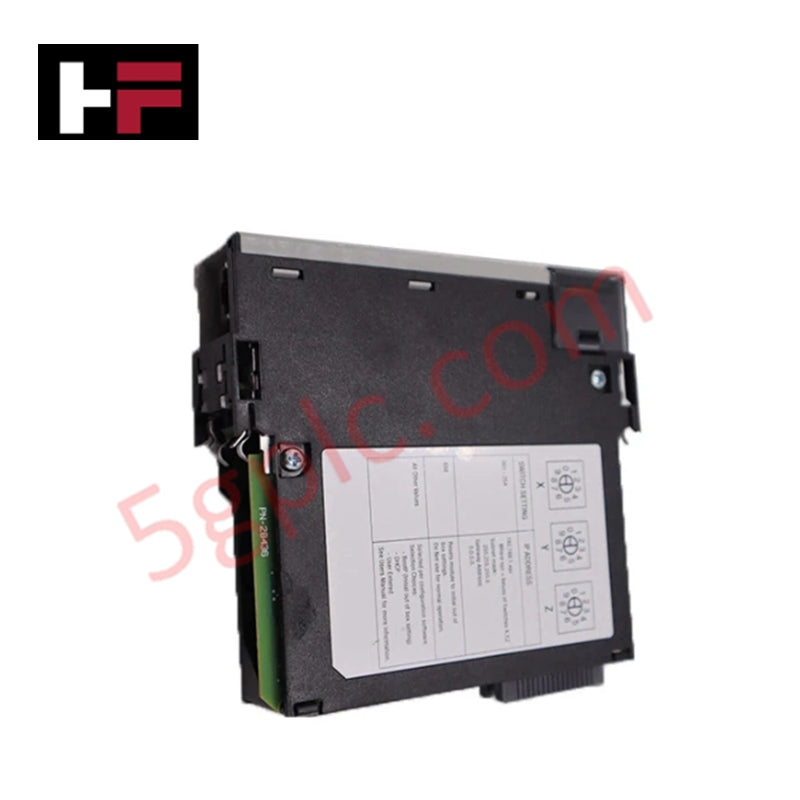

Allen-Bradley 1756-EN2TR является высокопроизводительным коммуникационным интерфейсом для платформы ControlLogix. Этот модуль EtherNet/IP с двумя портами обеспечивает обмен данными в реальном времени между контроллерами, устройствами ввода-вывода и системами HMI. Он поддерживает высокоскоростные промышленные сетевые протоколы и предоставляет необходимую пропускную способность для сложных распределённых автоматизированных архитектур. Мы поставляем этот модуль как 100% новый и оригинальный, гарантируя стабильную работу вашей критически важной системы управления с заводской сертификацией сетевой надежности.
Технические характеристики
1756-EN2TR обрабатывает большой объём трафика данных, при этом поддерживая низкий тепловой режим внутри шасси ControlLogix.
-
Производитель: Allen-Bradley / Rockwell Automation
-
Линейка продуктов: ControlLogix
-
Тип модуля: EtherNet/IP коммуникационный (двухпортовый)
-
Максимальное количество TCP-соединений: 128
-
Скорость пакетов I/O: 25 000 пакетов в секунду
-
Скорость пакетов HMI/MSG: 2 000 пакетов в секунду
-
Скорость Ethernet: 10/100 Мбит/с (автонеготиация)
-
Ток потребления с шины: 1 Ампер при 5,1 В DC; 3 мА при 24 В DC
-
Потребляемая мощность: 5,1 Вт
-
Тепловыделение: 17,4 BTU в час
-
Поддержка Socket Services: Да
Преимущества для инженеров
-
Поддержка Native Device Level Ring (DLR): Двухпортовая конструкция позволяет модулю выступать узлом в топологии Device Level Ring. Такая архитектура обеспечивает устойчивость сети: при повреждении одного кабеля кольцо автоматически перенаправляет трафик за миллисекунды, предотвращая простой системы.
-
Высокая плотность подключений: Модуль поддерживает до 128 одновременных TCP-соединений. Он легко справляется с крупномасштабными установками, включающими множество HMI-станций, удалённых стоек ввода-вывода и одноранговых коммуникаций контроллеров без снижения производительности.
-
Оптимизированная пропускная способность I/O: 1756-EN2TR обрабатывает скорость пакетов I/O до 25 000 в секунду. Эта возможность решает узкие места в системах высокоскоростного управления движением или сложных производственных линиях, где критична быстрая частота обновления данных.
-
Упрощённое устранение неполадок и обслуживание: Встроенная веб-диагностика и светодиодные индикаторы состояния портов обеспечивают мгновенную обратную связь о состоянии сети. Службы технической поддержки могут быстро выявлять ошибки на конкретных портах или проблемы с кабелями, сокращая среднее время ремонта (MTTR).
Часто задаваемые вопросы
-
Требуется ли для 1756-EN2TR определённый слот в шасси ControlLogix?
Нет. Вы можете установить 1756-EN2TR в любой свободный слот шасси 1756 I/O. Однако убедитесь, что ваш блок питания обеспечивает достаточный ток 5,1 В (1 Ампер) для поддержки этого модуля вместе с другими установленными картами.
-
В чём преимущество версии "TR" по сравнению со стандартной "EN2T"?
Обозначение "TR" (двухпортовый/кольцевой) указывает на наличие двух портов RJ45 и встроенного коммутатора. В отличие от одно портового EN2T, EN2TR поддерживает топологии DLR и каскадное соединение, что значительно снижает необходимость в дополнительных Ethernet-коммутаторах на объекте.
-
Можно ли использовать 1756-EN2TR для обмена сообщениями с устройствами сторонних производителей?
Да. Модуль поддерживает Socket Services, что позволяет устанавливать пользовательские Ethernet-соединения с устройствами вне Rockwell, такими как сканеры штрихкодов, принтеры или системы машинного зрения, используя стандартные протоколы TCP/UDP.
-
Является ли этот модуль прямой заменой для старых 1756-ENBT?
Да. 1756-EN2TR предлагает значительно большую ёмкость соединений и скорость обработки пакетов по сравнению с устаревшим 1756-ENBT. При замене ENBT может потребоваться обновить конфигурацию I/O в Studio 5000 для соответствия возможностям нового оборудования.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
