Detalhes do Produto
Visão Geral do Produto

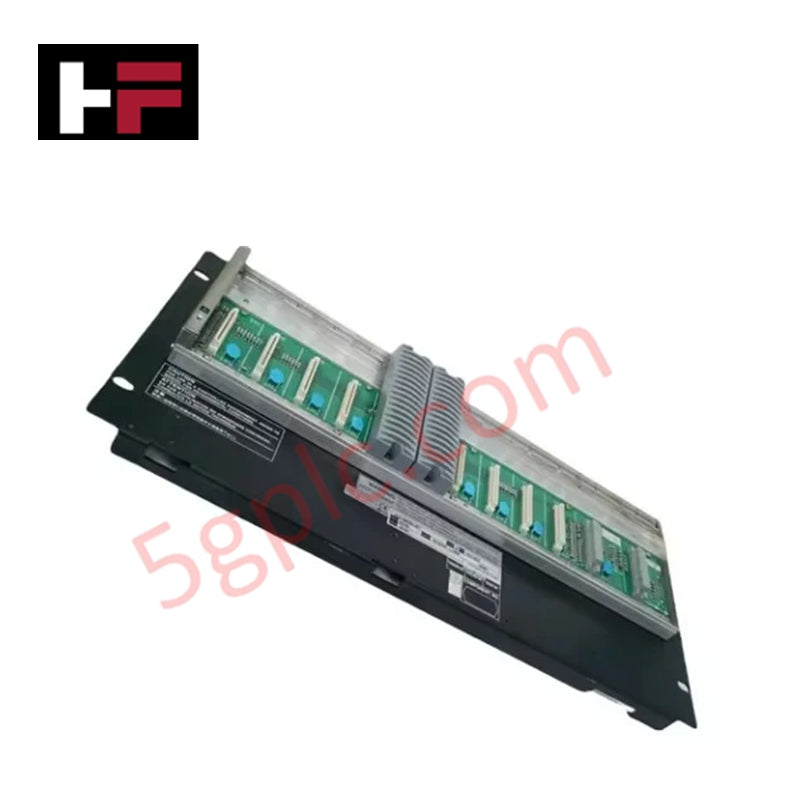

O Yokogawa AFV10D-S41201 funciona como o "cérebro" de alto desempenho do CENTUM VP Sistema de Controle Distribuído (DCS). Como uma Unidade de Controle de Campo Duplicada (Duplexada) , executa controle regulatório complexo, lógica sequencial e funções computacionais avançadas para processos industriais críticos. O prefixo "D" indica sua arquitetura redundante; a unidade utiliza dois módulos de processador em configuração "Hot Standby". Se o processador principal apresentar falha, a unidade secundária assume o controle em milissegundos, garantindo interrupção zero do processo e mantendo a segurança total da planta.
Condição: 100% Nova e Original, Lacrada de Fábrica.
Detalhamento do Número de Peça: AFV10D-S41201
A Yokogawa utiliza um código de sufixo específico para definir as especificações de hardware, energia e rede da FCU:
-
AFV10D: Unidade de Controle de Campo Duplicada (para Vnet/IP e FIO).
-
-S: Hardware tipo padrão.
-
4: Fonte de alimentação AC 100-120 V com redundância dupla.
-
1: Tipo para montagem em rack de 19 polegadas.
-
2: Interface Vnet/IP (Redundante).
-
0: Sempre 0.
-
1: Revisão básica de hardware para estabilidade otimizada do processador.
Especificações Técnicas
O AFV10D-S41201 oferece o processamento de alta velocidade e a rede robusta necessários para automação moderna.
-
Tipo de Processador: Processador RISC de alta velocidade.
-
Rede de Controle: Vnet/IP (Ethernet redundante de 1 Gbps).
-
Barramento I/O: Interface de barramento FIO (Field Input/Output).
-
Proteção de Memória: RAM com bateria para retenção do banco de dados durante falta de energia.
-
Fonte de Alimentação: 100-120 V AC, 50/60 Hz (Redundância dupla).
-
Montagem: Montagem padrão em rack de 19 polegadas.
-
Capacidade de Aplicação: Suporta milhares de blocos funcionais (PIDs, Lógicas, Temporizadores).
Vantagens de Engenharia
-
Continuidade de Processo Sem Interrupções: O AFV10D-S41201 sincroniza dados entre dois módulos de CPU a cada ciclo de varredura. Essa redundância "Hot Standby" elimina "solavancos" na saída de controle durante a troca, protegendo equipamentos sensíveis como turbinas e reatores.
-
Backbone Vnet/IP de Alta Velocidade: Utilizando uma rede Vnet/IP de 1 Gbps, este controlador transmite grandes volumes de dados de processo para o IHM e outras estações de controle com latência desprezível. Essa alta largura de banda é essencial para plantas de grande porte com alta contagem de tags.
-
Integração Robusta com FIO: Esta FCU atua como mestre para os módulos FIO (Field I/O) da Yokogawa (ex.: ADV151, ADV551). A arquitetura de barramento local garante taxas rápidas de atualização de dados entre sensores de campo e o motor lógico do controlador.
-
Manutenção Online e Troca a Quente: Todos os componentes redundantes, incluindo as unidades de fonte de alimentação PW481 e placas de comunicação, permitem substituição enquanto a planta permanece sob controle ativo. Essa capacidade maximiza o tempo de operação da planta e simplifica a manutenção preventiva.
-
Design Compacto para Rack: O formato padrão de 19 polegadas integra-se facilmente aos gabinetes DCS existentes. O layout interno prioriza o resfriamento por convecção natural, prolongando a vida útil dos componentes eletrônicos internos.
Perguntas Frequentes
-
Esta unidade inclui os módulos CPU CP461?
O AFV10D-S41201 especifica o chassi, a fonte de alimentação e a interface de rede. Embora abrigue os módulos CPU, os processadores específicos (normalmente CP461) geralmente são listados como itens separados em uma configuração completa do sistema.
-
Qual a diferença entre AFV10D e AFV30D?
O AFV10D é a Unidade de Controle de Campo padrão, enquanto o AFV30D oferece maior capacidade de aplicação e processamento mais rápido para estratégias de controle extremamente grandes ou complexas.
-
Com que frequência devo substituir a bateria reserva?
A bateria de lítio (Peça nº S9185FA) preserva o banco de dados de controle durante falha total de energia. Recomendamos a substituição preventiva a cada 3 a 5 anos durante paradas programadas da planta.
-
Esta unidade pode ser usada com 220V AC?
Não. O sufixo "-4" indica 100-120V AC. Para ambientes com alimentação 220-240V AC, o modelo correto é o AFV10D-S21201 .
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
