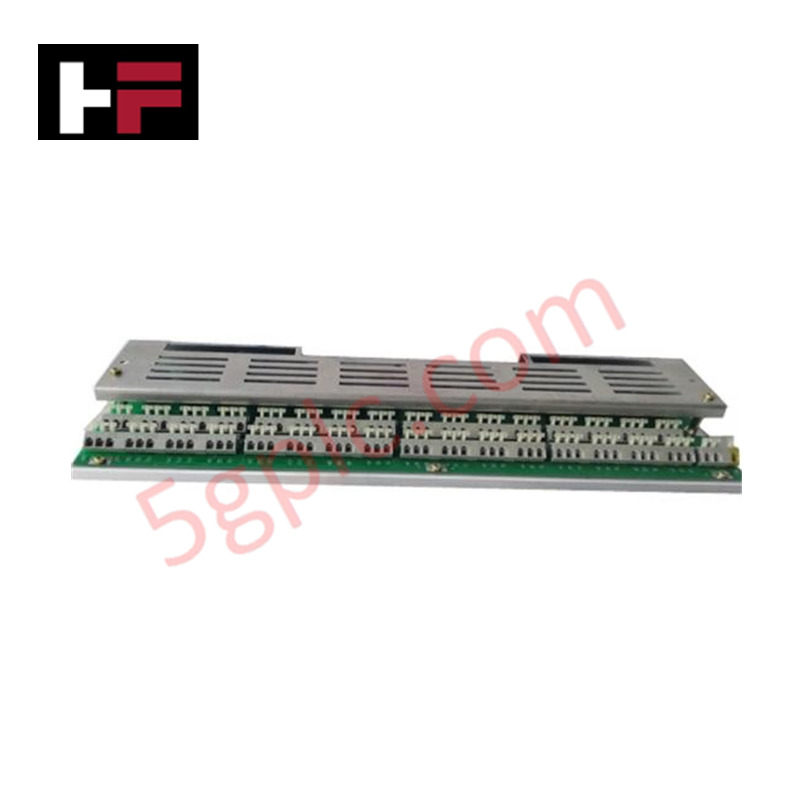

UNS 1860B-P V1 3BHB001336R0001 | ABB | Interface de Medição

O ABB UNS 1860B-P V1 3BHB001336R0001, também catalogado como a UNS 1860B-P V1 Interface de Medição, opera como um componente de hardware dedicado para processamento de canais analógicos e digitais dentro das plataformas de sistemas de controle ABB. O hardware aceita configurações de campo mistas, adquirindo entradas de tensão, corrente, RTD ou termopar em múltiplas faixas, juntamente com o monitoramento de sinais discretos de 24 VDC. Ele converte potenciais elétricos localizados e variações térmicas em microvolts em registradores digitalizados, isolando caminhos de ruído elétrico através da lógica interna ativa.

Especificações do Hardware

Redes Determinísticas Profinet / EtherNet/IP e Escalonamento de Densidade de I/O

Os conversores de dados internos encaminham os arrays de dados processados pelas linhas do barramento backplane para interface com controladores de comunicação modernos. Ao integrar o módulo em redes determinísticas Profinet / EtherNet/IP, os engenheiros de sistema devem ajustar os parâmetros de agendamento de transmissão para considerar a alta densidade de registradores analógicos mistos e digitais de alta velocidade de 10 kHz. A configuração adequada elimina falhas de sincronização no barramento, permitindo um escalonamento estável da densidade de I/O durante as varreduras de execução de hardware em tempo real.

Perguntas Frequentes

P: Quais são os limites explícitos para hot-swap do módulo UNS 1860B-P V1?

R: Esta interface de medição é restrita para hot-swap enquanto o barramento de alimentação do sistema de 24 VDC ou os loops analógicos externos ativos estiverem energizados. Inserir ou remover a placa durante a operação pode introduzir transientes elétricos que degradam os coeficientes de calibração ou perturbam módulos adjacentes.

P: Como a arquitetura dos canais é configurada ao misturar termopares e loops de corrente na mesma placa?

R: A seleção do tipo de sinal (tensão, corrente, RTD, TC) é realizada via registradores internos de software e esquemas de conexão correspondentes na montagem do terminal. Os caminhos de blindagem devem permanecer separados para manter a precisão de entrada de +/-0,1% da escala completa.

Diretrizes para Instalação em Campo

Monte a unidade verticalmente dentro de um invólucro que minimize a exposição a partículas e o acúmulo térmico. Faça a ligação do conjunto estrutural do trilho à referência de terra da estação central usando condutores de baixa impedância para maximizar a eficiência dos componentes de isolamento galvânico embutidos. Direcione os caminhos de termopar de baixa tensão e corrente 4-20 mA por canais dedicados e blindados, mantendo-os segregados dos fios de comutação de corrente alternada de alta potência para evitar injeção de ruído indutivo. Mantenha áreas de afastamento especificadas ao redor do perfil do chassi para permitir dissipação térmica passiva adequada em toda a faixa de operação.
