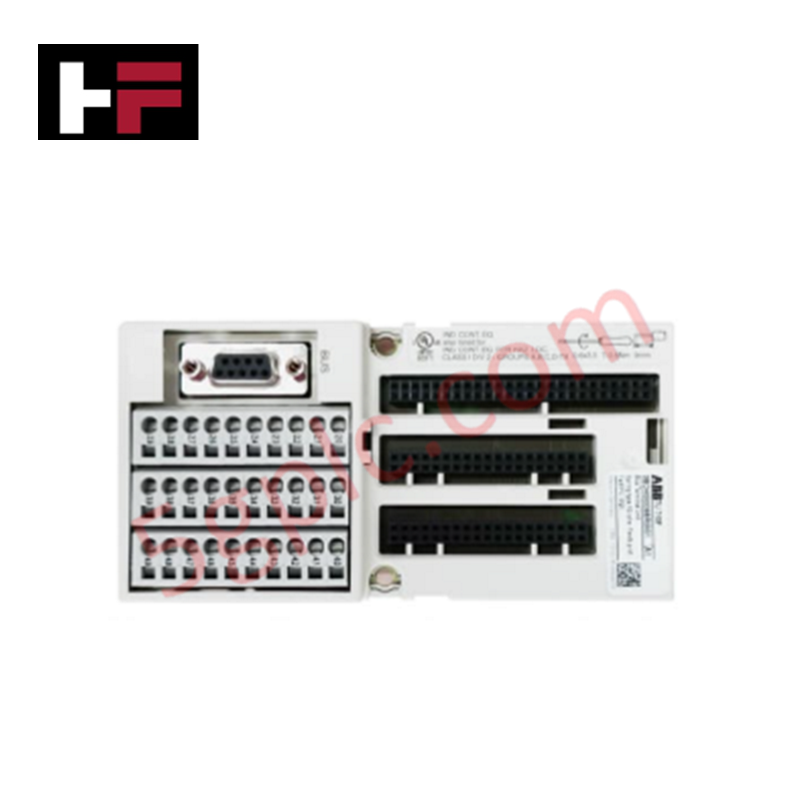

TU 710F 3BDH000398R0001 Unidade terminal ABB

Configurada para a conexão de sinais de campo e o roteamento do intertravamento de módulos em racks de controladores Freelance AC 700F, a ABB TU 710F 3BDH000398R0001 (TU710F Unidade Terminal) proporciona execução física/elétrica direta. O conjunto de hardware apresenta terminais de conexão do tipo mola, juntamente com uma interface Sub-D de 9 pinos para rotear as comunicações do protocolo fieldbus e a alimentação auxiliar de 24 VCC entre os módulos funcionais conectados.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e escalabilidade da densidade de E/S

A unidade terminal TU710F forma a estrutura e o backbone elétrico para a expansão de E/S do sub-rack, mantendo a velocidade de comunicação do barramento do backplane entre os módulos de comunicação fieldbus conectados. Seu design compacto otimiza a escalabilidade da densidade de E/S do gabinete, enquanto os terminais do tipo mola reduzem a impedância de conexão durante operações com alta vibração. A compatibilidade total com o firmware flash é mantida entre unidades funcionais substituídas sem interromper as rotas existentes do backplane.

Perguntas frequentes

P: Como a TU710F facilita a substituição a quente dos módulos funcionais conectados?

R: A TU710F permanece permanentemente cabeada ao trilho DIN, permitindo que os módulos fieldbus ou de E/S conectados sejam desconectados sem desligar a fiação de campo ou interromper a continuidade do barramento do backplane.

P: Qual tecnologia de terminação de condutores é implementada na TU710F?

R: A unidade utiliza terminais de fixação do tipo mola para conexões de alimentação e sinais de campo, proporcionando tensão constante contra expansão térmica e vibração.

P: A TU710F fornece alimentação diretamente aos módulos conectados?

R: Sim. A unidade terminal distribui a alimentação de campo de 24 VCC e os sinais do backplane diretamente ao módulo AC 700F conectado por meio dos barramentos dos conectores traseiros.

Diretrizes de instalação em campo

Execute as seguintes etapas técnicas durante a montagem e a fiação do painel:

1. Montagem em trilho DIN: Enganche a unidade TU710F na borda superior do trilho DIN de 35 mm e pressione para baixo até que a trava de bloqueio se encaixe.
2. Fiação dos terminais de mola: Insira uma chave de fenda padrão na ranhura de liberação da mola, empurre os fios com terminais tubulares para dentro da abertura do terminal e solte para fixar o grampo.
3. Terminação do cabo Sub-D: Alinhe o conector fieldbus Sub-D de 9 pinos à porta frontal e aperte os parafusos de retenção com torque de 0,4 N-m.
4. Conexão ao barramento de aterramento: Conecte o ponto de aterramento da unidade terminal à barra de aterramento de cobre do gabinete usando uma cinta condutora curta e de baixa impedância.
