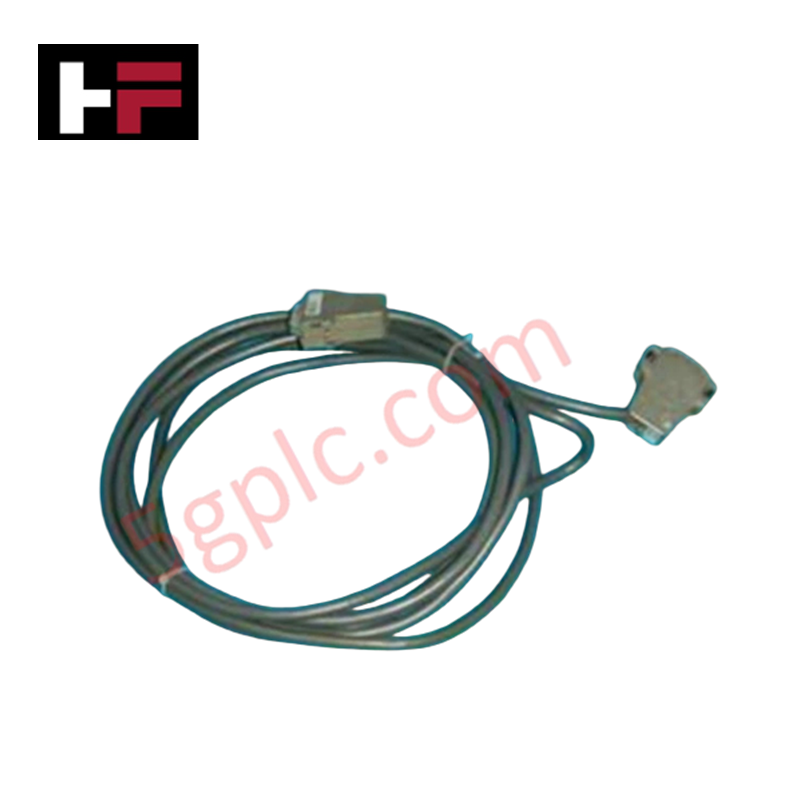

Conjunto de cabos ABB TK513 3BSC950030R1

O ABB TK513 3BSC950030R1, também catalogado como o conjunto de cabos TK513, funciona como um componente de hardware dedicado à transmissão de sinais da interface entre T-Box e DCN nas plataformas do sistema de controle de processos ABB Advant Master. O cabo pré-fabricado de 3 metros estabelece uma interconexão elétrica ponto a ponto usando uma configuração de soquete DA15 para pino DA15, equipada com fixações mecânicas por parafuso em ambas as extremidades dos conectores.

Especificações de hardware

Interconexão determinística de rede e integridade do sinal

O cabo pré-fabricado TK513 proporciona acoplamento de sinal com baixa atenuação nas interfaces de comunicação da Rede de Controle Distribuído (DCN). A continuidade integrada da blindagem do cabo e os pinouts dos conectores DA15 moldados com precisão evitam a distorção do sinal durante as transferências de dados do sistema em tempo real. A velocidade de comunicação do barramento do backplane e o desempenho determinístico da rede são mantidos por meio do casamento rígido de impedância dos condutores e do alívio de tensão mecânica.

Os mecanismos de travamento por parafuso duplo dos conectores DA15 isolam os pinos de contato internos contra vibrações mecânicas e desconexões acidentais. A blindagem de alta densidade reduz a suscetibilidade à diafonia, garantindo uma comunicação estável entre os módulos T-Box e o hardware de processamento principal na arquitetura do subrack do sistema Advant Master.

Perguntas frequentes

P: Qual é o comprimento físico e a configuração de pinos do conjunto de cabos TK513?

R: O conjunto de cabos TK513 tem 3 metros de comprimento e possui um conector de soquete DA15 em uma extremidade e um conector de pino DA15 na extremidade oposta.

P: Como os conectores DA15 são fixados às interfaces dos módulos correspondentes?

R: Ambos os conectores DA15 incorporam conjuntos de fixação roscados por parafuso para prender mecanicamente a interface contra vibrações.

P: Qual é o número oficial da peça de reposição do conjunto de cabos TK513?

R: O ID do produto substituto especificado pela ABB é 3BSC950251R1.

Orientações para instalação em campo

• Verifique se a alimentação dos módulos de interface T-Box e DCN de destino está isolada antes de conectar ou desconectar o conjunto de cabos TK513.
• Inspecione os contatos do soquete e do pino DA15 quanto a pinos tortos, poeira ou danos físicos antes de conectar os conectores do cabo.
• Alinhe os conectores DA15 em linha reta com as portas correspondentes do subrack para evitar desalinhamento dos pinos ou deformação mecânica durante o encaixe.
• Aperte manualmente os dois parafusos de retenção em ambos os conectores DA15 para garantir um aterramento elétrico firme e evitar desconexões acidentais.
• Posicione o cabo de 3 metros afastado de linhas de alimentação CA de alta tensão e cargas indutivas elevadas para evitar interferência eletromagnética.
