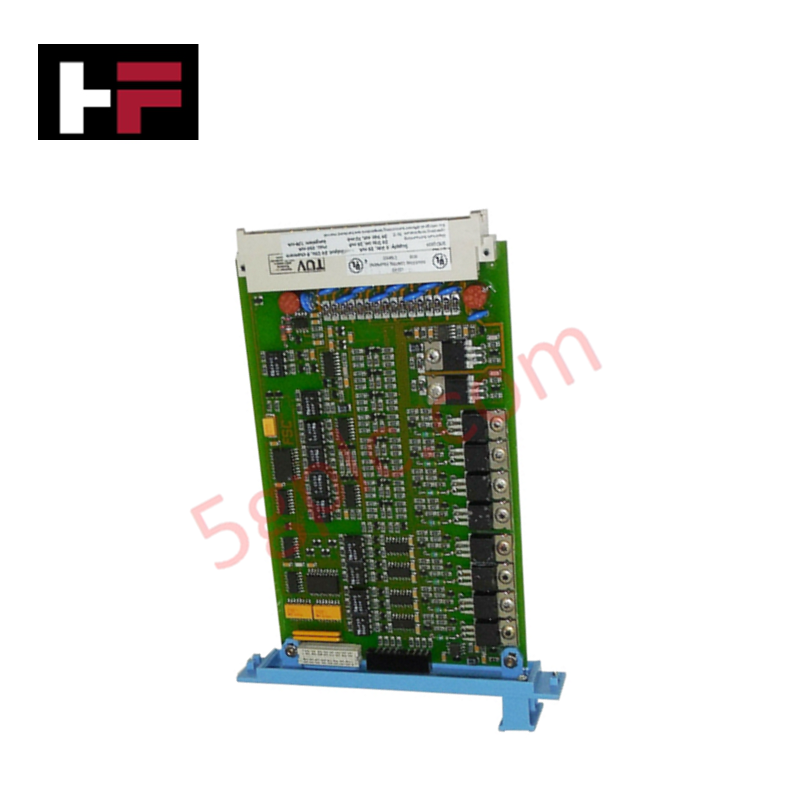

SDO-0824 CC V1.3 Honeywell | Módulo de saída digital segura

O Honeywell SDO-0824 CC V1.3, também catalogado como o SDO-0824 Safe Digital Output Module, funciona como um componente de hardware dedicado à execução de atuadores críticos para a segurança e ao acionamento de sinais de controle discretos nas plataformas Honeywell Safety Manager e Fail Safe Controller (FSC). Com 8 canais de saída digital galvanicamente isolados, classificados para comutação de cargas de 24 VCC, a unidade comanda diretamente dispositivos de campo, como válvulas solenoides, relés de intertravamento e alarmes visuais. O módulo incorpora uma lógica interna de testes de diagnóstico para verificar continuamente a integridade das chaves de saída sem interromper os circuitos ativos de segurança do processo.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento entre canais

O SDO-0824 CC V1.3 utiliza barreiras de isolamento óptico e galvânico de alta densidade entre canais para separar a lógica do microprocessador interno das cargas de campo de alta corrente. Enquanto transmissores de campo adjacentes operam por meio de linhas do protocolo de loop HART de 4-20 mA dentro de canaletas compartilhadas do gabinete, o estágio de saída do SDO-0824 suprime o retorno indutivo e os picos de tensão causados pela desenergização das bobinas dos solenoides. Esse desacoplamento estrutural de ruído impede que transientes de comutação elétrica de alta frequência se propaguem para canais adjacentes de medição analógica ou corrompam o tráfego do barramento central do sistema.

Perguntas frequentes

P: É possível substituir ou fazer a manutenção de canais de saída individuais enquanto o módulo permanece ativo?

R: A fiação das cargas de campo é conectada por meio de um conjunto externo de terminais de campo, permitindo que os circuitos de campo de canais individuais sejam isolados ou recebam manutenção sem remover o módulo SDO-0824 principal do sub-rack.

P: Como o módulo lida com curtos-circuitos nas linhas de saída de campo?

R: Os diagnósticos integrados de limitação de corrente detectam condições de curto-circuito em canais individuais e colocam a saída afetada em um estado desenergizado à prova de falhas, preservando a operação ativa dos demais canais.

Diretrizes de instalação em campo

1. Alinhe os trilhos-guia do cartão do sub-rack de 4 HP, 3U com as bordas superior e inferior do módulo, empurrando o conjunto em linha reta até que os conectores do painel traseiro se encaixem completamente.
2. Aperte os parafusos de retenção cativos no painel frontal para fixar o cartão e garantir a conexão funcional ao terra da estrutura.
3. Passe os condutores de carga de saída de 24 VCC por canaletas dedicadas do gabinete, mantendo-os separados dos cabos CA de alta tensão e dos trajetos de sinais analógicos sensíveis de baixo nível.
4. Confirme que a corrente de saída contínua total nos 8 canais não excede os limites máximos de dissipação térmica e de corrente da fonte de alimentação do gabinete.
