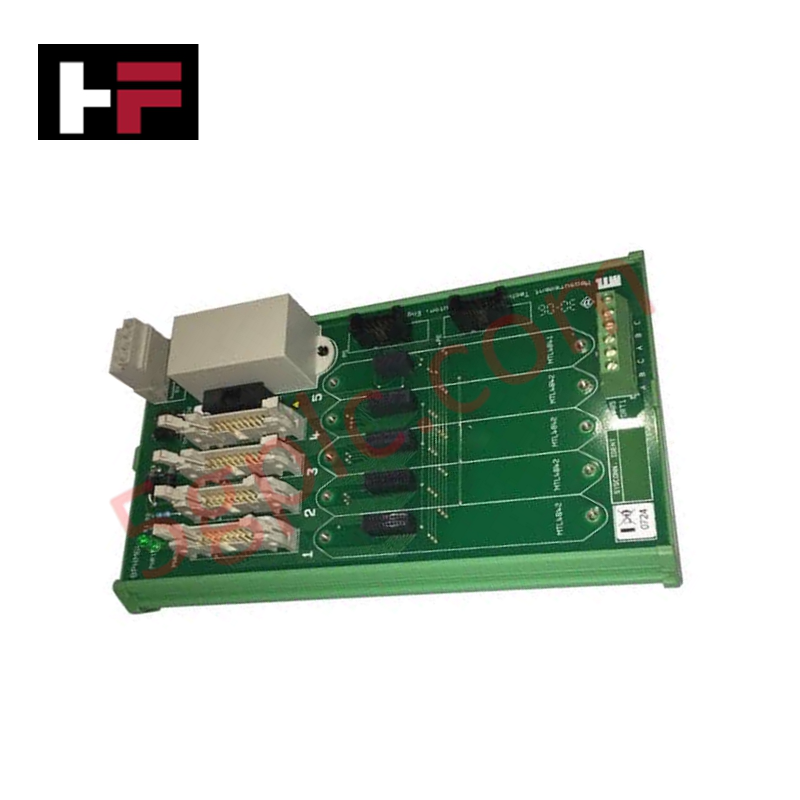

Backplane HART Honeywell BPHM64

O Honeywell BPHM64, também catalogado como o backplane HART BPHM64, funciona como um componente de hardware dedicado à multiplexação de sinais de interface HART e à consolidação do barramento de instrumentos de campo nas plataformas Honeywell Experion PKS e DCS. Fabricada pela MTL Instruments, a unidade acomoda até 1 módulo de comunicação MTL4841 e 4 módulos de interface HART MTL4842, encaminhando sinais de comunicação digital de campo diretamente para redes de automação de nível superior. Ela fornece a infraestrutura física de suporte e a distribuição de energia elétrica necessárias para manter a extração multicanal de sinais HART sem interromper os loops de controle subjacentes.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento canal a canal

O backplane BPHM64 utiliza canais isolados de condicionamento de sinal para desacoplar os sinais digitais HART de chaveamento por deslocamento de frequência (FSK) das correntes analógicas do loop. Barreiras internas de isolamento galvânico impedem que picos de tensão de modo comum e ruídos de loop de terra passem entre canais individuais de transmissores ou para o sistema DCS host. Ao manter um isolamento rigoroso entre canais em todas as conexões de cabos de fita DIN41651 de 20 vias, o backplane preserva a integridade do sinal do protocolo de loop HART de 4-20 mA e protege as redes de medição de processo contra ruídos eletromagnéticos.

Perguntas frequentes

P: Os módulos de interface MTL4842 podem ser instalados ou removidos enquanto o backplane BPHM64 está energizado?

R: Sim, os módulos individuais de interface HART permitem inserção e remoção com o sistema energizado, desde que os conectores multipinos do barramento do backplane DIN permaneçam alinhados durante a substituição a quente, para evitar curto-circuitos entre trilhas de alimentação adjacentes.

P: Como os sinais dos instrumentos de campo são encaminhados fisicamente ao backplane BPHM64?

R: As conexões de sinal passam por 4 conjuntos de cabos de fita DIN41651 de 20 vias, sendo que cada cabo transporta 16 conexões de sinal HART distintas, juntamente com 4 linhas de retorno comuns para interfaces com bornes de parafuso.

Diretrizes de instalação em campo

1. Fixe o backplane com segurança em um trilho DIN padrão ou em uma placa de montagem dentro do invólucro, usando todos os pontos de montagem dedicados do chassi.
2. Conecte os cabos de fita DIN41651 de 20 vias aos blocos de terminais de E/S designados, garantindo que as guias de polarização estejam corretamente alinhadas para evitar a inserção com polaridade invertida.
3. Verifique se o terminal de aterramento funcional do backplane está conectado ao barramento principal de aterramento do gabinete por meio de um condutor de baixa impedância.
4. Verifique se o conjunto total de módulos não excede o limite de proporção do sistema de um módulo de comunicação MTL4841 para cada dezesseis módulos de interface HART MTL4842.
