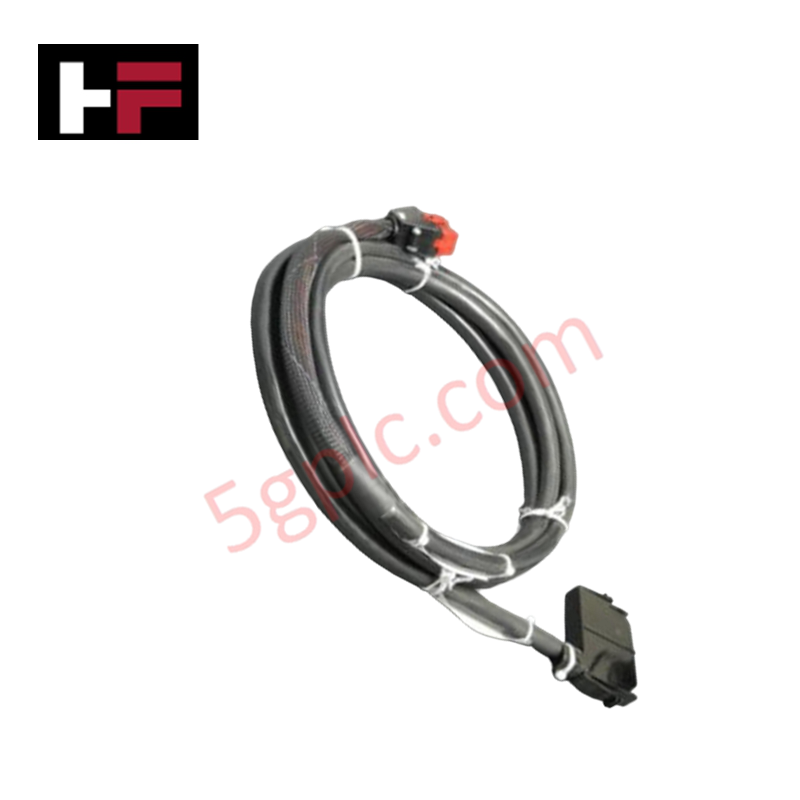

Cabo NKTU01-L14 da ABB para módulo de E/S e TU

O ABB NKTU01-L14 funciona como o principal NKTU01-L14 cabo de módulo de E/S para TU, utilizado para executar o roteamento ponto a ponto de sinais analógicos e digitais nas plataformas ABB Symphony Harmony INFI 90. O conjunto de cabos pré-fabricado fornece acoplamento físico e elétrico direto entre os módulos de E/S do lado do controlador e as unidades de terminação montadas em rack (TU), mantendo a separação dos canais diferenciais e a rejeição de ruído nos canais de cabeamento do subrack.

Especificações de hardware

Backplane de rede determinístico e integridade dos sinais do sistema

O conjunto NKTU01-L14 estabelece interconexões estruturadas de múltiplos canais entre placas de E/S de alta densidade e conjuntos de terminação de campo. A baixa resistência interna dos condutores favorece a velocidade de comunicação do barramento do backplane e a precisão da amostragem em tempo real, sem introduzir atrasos de propagação ou degradação do sinal em trajetos de cabeamento prolongados no gabinete.

Operando inteiramente como um componente passivo, o conjunto garante compatibilidade total de firmware com todos os módulos de subrack Symphony Harmony compatíveis. O isolamento externo de grau industrial protege os caminhos internos dos sinais contra interferência eletromagnética (EMI) e diafonia geradas por equipamentos adjacentes de distribuição de energia.

Perguntas frequentes

P: O cabo NKTU01-L14 consome energia operacional do backplane do subrack?

R: Não, o NKTU01-L14 é um conjunto de cabos passivo, projetado exclusivamente para a transmissão de sinais entre módulos de E/S e unidades de terminação, sem consumir energia.

P: O conjunto de cabos pode ser substituído enquanto o módulo de E/S principal permanece energizado?

R: As fontes de alimentação de campo e os canais de sinal ativos da unidade de terminação devem ser desenergizados ou isolados antes da desconexão, para evitar transientes elétricos ou sinais de disparo indesejados.

P: São necessários drivers de software especiais ao integrar o NKTU01-L14 a um rack ativo?

R: Não são necessários drivers de software nem atualizações de firmware; o cabo fornece alinhamento físico transparente dos pinos e funciona no modo plug and play com hardware compatível.

Diretrizes de instalação em campo

• Isole todas as fontes externas de alimentação dos circuitos de campo conectadas à unidade de terminação antes de remover ou conectar os conectores do cabo.
• Use uma pulseira antiestática aterrada durante o manuseio para proteger a lógica dos módulos adjacentes contra descargas eletrostáticas.
• Passe o cabo por canaletas dedicadas, respeitando os limites mínimos de raio de curvatura para evitar a fadiga dos condutores.
• Alinhe estritamente os conectores do cabo com os pinos-guia dos conectores do módulo e da unidade de terminação, pressionando-os em linha reta até que as travas de bloqueio se encaixem.
• Fixe as braçadeiras de retenção do alívio de tensão dentro do gabinete para evitar tensão mecânica na carcaça do conector causada pela vibração do painel.
