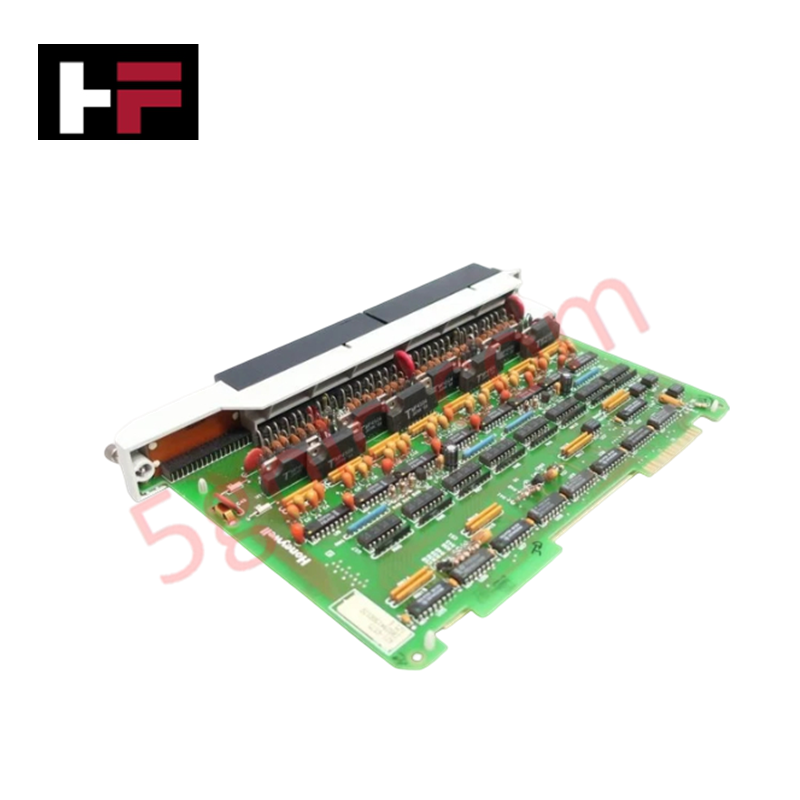

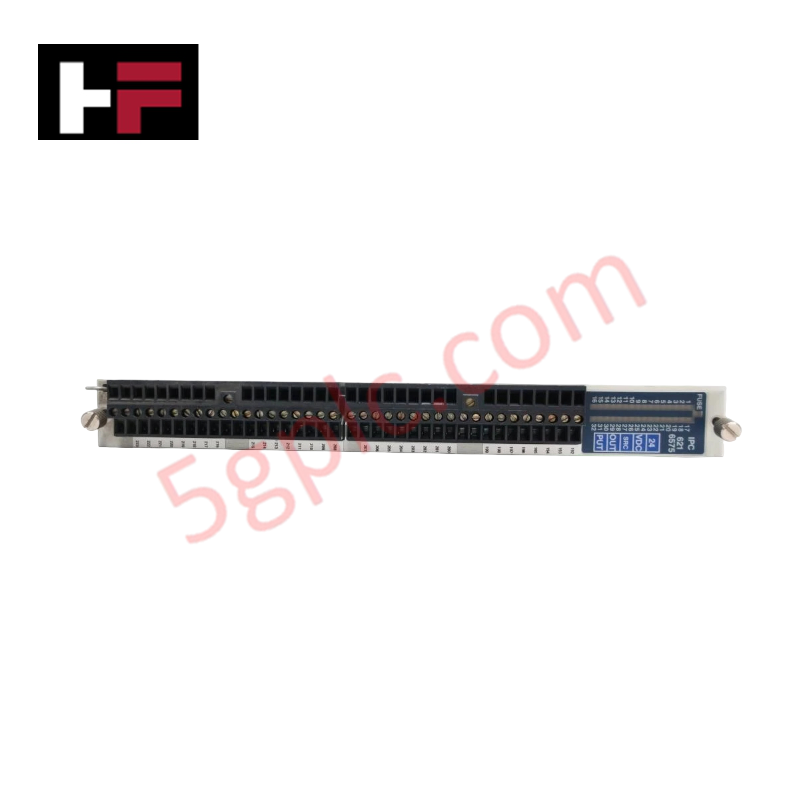

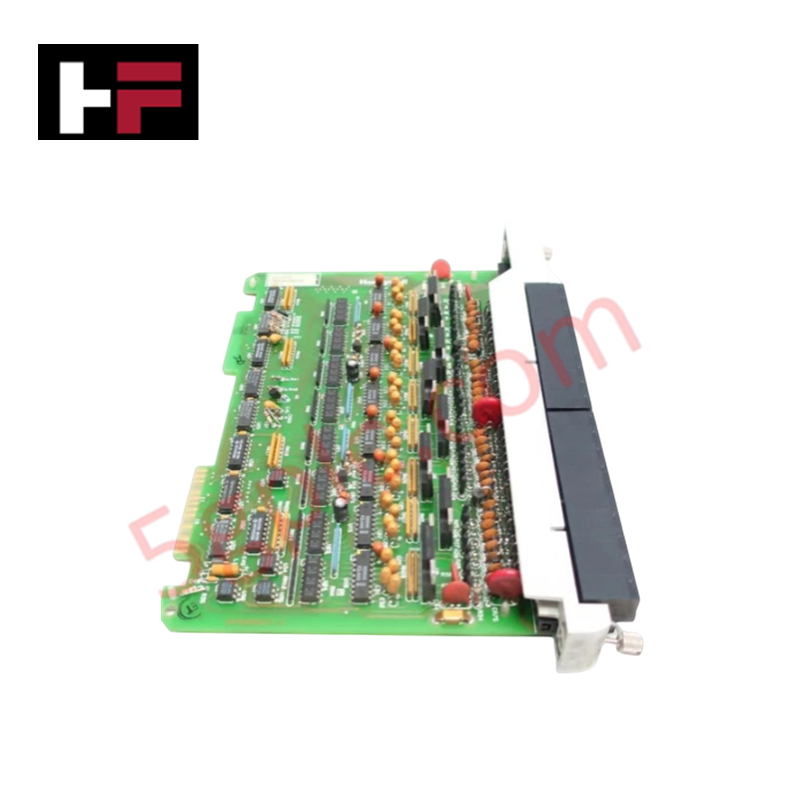

Módulo de Saída Honeywell 621-6575

Configurado para transmissão de sinal discreto em redes de controladores industriais, o Honeywell 621-6575 (Módulo de Saída 621-6575) fornece execução física direta de comutação digital de 32 pontos. O módulo serve como a interface de saída principal utilizada para executar o controle do lado da carga nas plataformas Honeywell IPC 620.

Especificações de Hardware

Controle de Processo DCS e Conectividade

O módulo 621-6575 facilita a distribuição de sinal discreto em 32 canais, fornecendo a interface física para a lógica de controle acionar atuadores do lado do campo. A arquitetura do módulo incorpora isolamento canal a canal na etapa de saída para evitar que falhas individuais no loop se propaguem de volta ao backplane do controlador. Para garantir estabilidade em ambientes com protocolo de loop 4-20 mA HART, a lógica de comutação de saída inclui supressão para retorno indutivo e interferência eletromagnética gerada por bobinas de solenóide ou contatores conectados. Ao gerenciar a comutação de E/S de alta densidade, o módulo assegura temporização consistente e integridade do sinal para sequências automatizadas, mantendo isolamento galvânico entre o controle lógico interno e os circuitos externos de carga de 24 VCC.

Perguntas Frequentes

P: O módulo 621-6575 suporta hot-swapping dentro do rack do controlador?

R: Não. Hot-swapping não é suportado. A inserção ou remoção do módulo enquanto o rack está energizado induzirá transientes de voltagem no backplane, o que pode causar erros de comunicação do sistema ou danos físicos aos pinos da interface do módulo.

P: Como o estado da saída é monitorado para fins de diagnóstico?

R: O módulo depende do mapeamento de E/S do controlador para verificar o status da saída. Certifique-se de que as cargas externas estejam devidamente classificadas para 24 VCC e que o consumo de corrente por canal não exceda a capacidade interna de comutação do módulo para evitar estresse térmico.

Diretrizes para Instalação em Campo

1. Assegure que o rack do controlador e todas as fontes de alimentação das cargas externas estejam totalmente desenergizados antes da instalação do módulo.
2. Alinhe o módulo com os guias do rack e insira firmemente até que os pinos do conector estejam totalmente encaixados no soquete do backplane.
3. Aperte os fixadores de retenção do módulo no chassi do rack para garantir uma conexão de terra estável e de baixa impedância, necessária para mitigar interferência eletromagnética.
4. Utilize cabos blindados para toda a fiação de saída do lado do campo para evitar ruídos induzidos e minimizar o impacto da capacitância do cabo em ciclos de comutação de alta velocidade.
5. Verifique se cada ponto de saída está conectado à carga apropriada (24 VCC nominal) e cheque a continuidade antes de aplicar energia de controle ao sistema.
