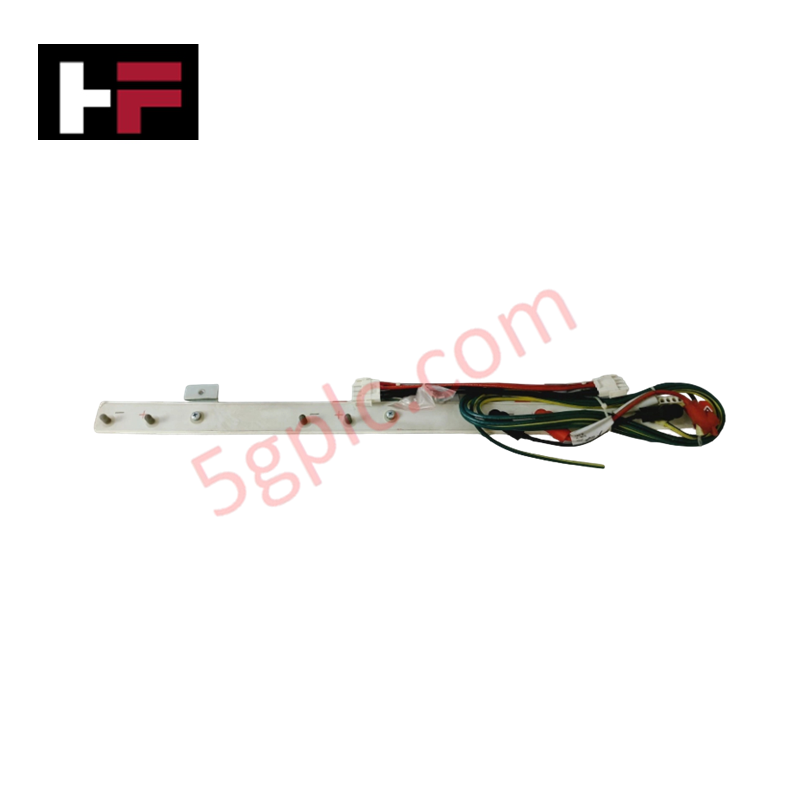

51403896-100 | Honeywell | Componente do barramento de distribuição de energia TDC 3000

O Honeywell 51403896-100, também catalogado como o componente de barramento de distribuição de energia 51403896-100, funciona como um componente de hardware dedicado ao roteamento horizontal do barramento de alimentação CC e à distribuição de ramificações de corrente com baixas perdas nos chassis de gabinetes de controle Honeywell TDC 3000. O conjunto aceita uma tensão de entrada nominal de 24 VCC para distribuir energia pelos trilhos do backplane interno com capacidades de corrente de até 20 A. Pesando 2,00 kg e fechado em uma estrutura de 30 cm x 20 cm x 20 cm fabricada pela Eldre Corp, a placa mantém a distribuição contínua de potencial de 24 VCC entre as placas controladoras conectadas e os subconjuntos do sistema.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento entre canais

O conjunto de distribuição de energia 51403896-100 possui estruturas de barramento de cobre de baixa impedância, projetadas para minimizar deslocamentos de loop de terra entre as ramificações internas de distribuição de 24 VCC. Ao fornecer energia a módulos de E/S de campo que processam sinais do protocolo de loop HART de 4-20 mA, a construção planar laminada suprime a ondulação da fonte de alimentação em alta frequência e os picos de ruído. Essa geometria do barramento preserva as classificações de isolamento entre canais nas placas analógicas downstream, garantindo transmissão estável de sinais sem diafonia ou deslocamentos de potencial de modo comum.

Perguntas frequentes

P: O componente de barramento de alimentação 51403896-100 pode ser substituído enquanto a alimentação principal de 24 VCC estiver energizada?

R: Não, a alimentação CC principal do gabinete deve ser completamente isolada antes da remoção ou instalação do conjunto do barramento, para evitar a formação de arco elétrico de alta corrente entre os prisioneiros de montagem da barra de barramento.

P: Qual é a finalidade principal do projeto de barra de barramento laminada fabricado pela Eldre Corp para este modelo?

R: A estrutura de barra de barramento laminada reduz a indutância e a resistência internas em comparação com chicotes de fios discretos, garantindo níveis uniformes de tensão de 24 VCC em todos os slots de módulos conectados sob condições de carga máxima de 20 A.

Diretrizes de instalação em campo

1. Desenergize a alimentação principal de 24 VCC do gabinete de controle e verifique o potencial zero em todos os terminais do barramento usando um multímetro calibrado.
2. Alinhe o conjunto 51403896-100 com os pontos de montagem do chassi do gabinete, garantindo a orientação física correta em relação ao alinhamento horizontal dos slots do backplane.
3. Fixe todo o hardware de retenção mecânica e aperte os parafusos das conexões dos terminais com o torque especificado pelo fabricante, para estabelecer contatos elétricos de baixa resistência.
4. Verifique a continuidade do aterramento da estrutura entre o chassi metálico de distribuição e a barra de terra central do gabinete antes de reaplicar a alimentação de 24 VCC.
