Detalhes do Produto

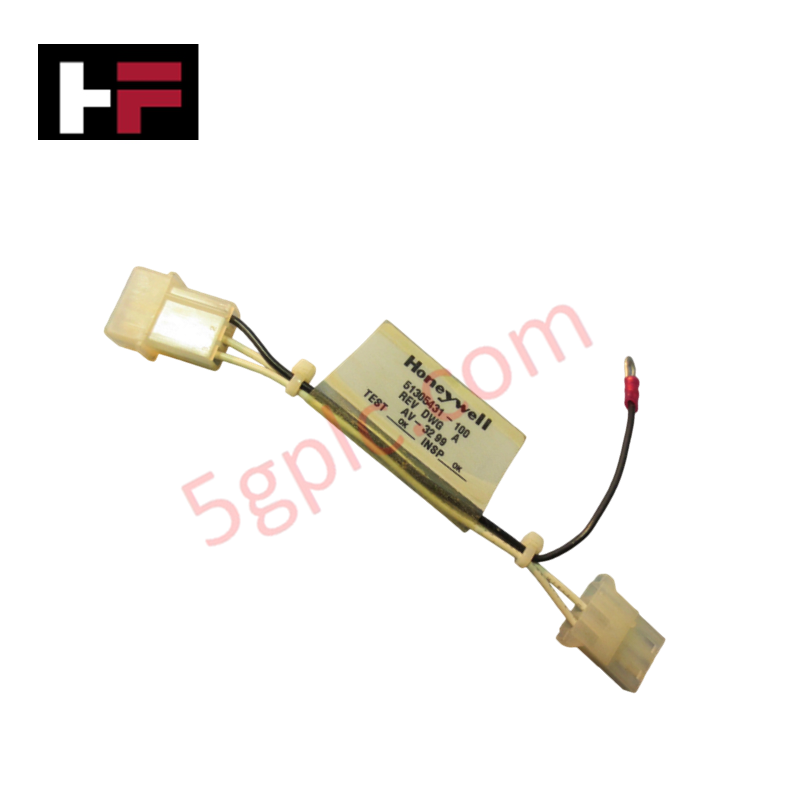

O Honeywell 51305431-100, também catalogado como 51305431-100 Cabos de Comunicação, funciona como um componente de hardware dedicado para troca de dados seriais de dispositivos de campo e roteamento de sinais dentro das plataformas Honeywell Experion PKS DCS.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 51305431-100 |
| Marca | Honeywell |
| Origem | EUA / Fabricação Global |
| Dimensões | 100 metros (328 pés) de comprimento |
| Temperatura de Operação | -20 a +75 °C |
| Consumo de Energia | Componente de fiação passiva |
| Tipo de Cabo | Par Trançado Blindado (STP) |
| Número de Condutores | 3 (incluindo terra) |
| Material da Capa | Poliuretano |
| Retardante de Chama | Sim |
| Classificação Plenum | Classificado para Plenum |
Conectividade FOUNDATION Fieldbus / Profibus PA
O conjunto de cabos 51305431-100 estabelece conexões na camada física para comunicação de dispositivos de campo nas plataformas Honeywell Experion PKS. Quando integrado a redes de instrumentos digitais que utilizam as arquiteturas de protocolo FOUNDATION Fieldbus ou Profibus PA, a construção de par trançado blindado (STP) com 3 condutores limita a interferência de ruído eletromagnético ambiente.
Manter alta cobertura da blindagem ao longo dos 100 metros preserva a fidelidade do sinal, prevenindo erros de bits durante trocas de telemetria digital de alta frequência entre transmissores de campo e interfaces I/O do DCS.
Perguntas Frequentes
P: Qual a construção física do cabo usado no conjunto 51305431-100?
R: O cabo é construído com uma configuração de par trançado blindado (STP) de 3 condutores (incluindo fio terra) envolto em uma capa de poliuretano retardante de chama.
P: O cabo 51305431-100 é adequado para instalação em espaços de ar plenum?
R: Sim, o cabo possui uma capa classificada para plenum e retardante de chama, projetada para uso em espaços ambientais de ar.
P: Como a blindagem do cabo protege contra ruído industrial?
R: A estrutura geral de par trançado blindado (STP) impede que ruídos elétricos de alta frequência e interferência eletromagnética (EMI) comprometam os circuitos de comunicação digital.
Diretrizes para Instalação em Campo
- Verifique se as fontes de alimentação do loop estão desligadas antes de terminar os condutores do cabo nos terminais do dispositivo de campo.
- Remova cuidadosamente a capa externa de poliuretano e a blindagem de folha para evitar danos ao isolamento interno dos 3 condutores.
- Conecte o fio de dreno/terra dedicado diretamente à barra de terra protetora (PE) do gabinete em apenas uma extremidade para evitar correntes de loop de terra.
- Garanta que os limites máximos de tensão de tração sejam observados durante a passagem do cabo pelo conduíte de 100 metros para evitar esticar os condutores internos.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
