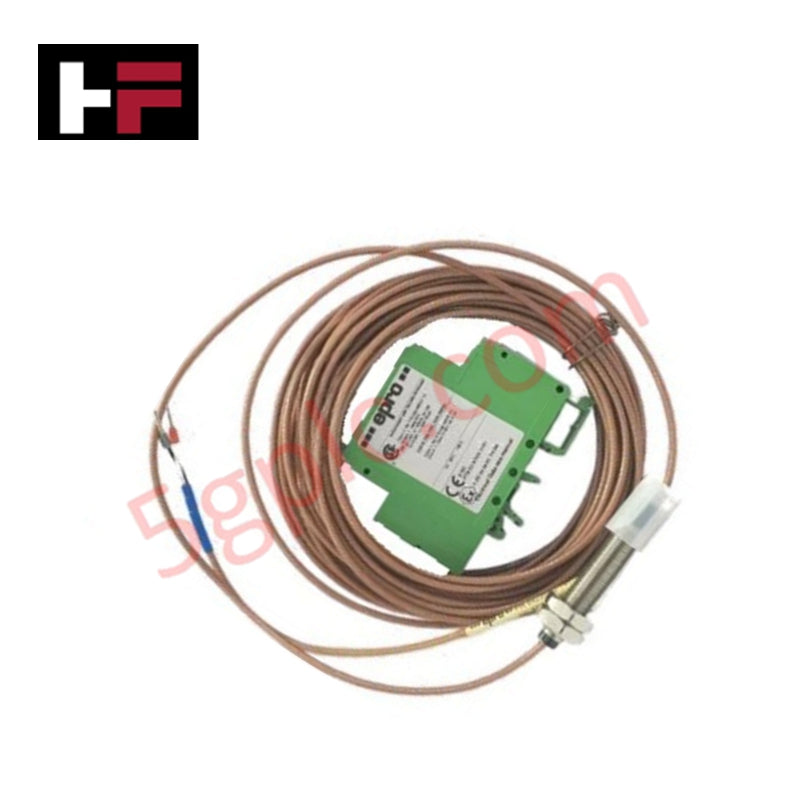

Sistema Conversor de Sinal por Corrente de Foucault Emerson Epro CON041+PR6423/00R-111

Configurado para aquisição de deslocamento do eixo em alta frequência em máquinas rotativas, o Emerson Epro CON041+PR6423/00R-111 (PR6423/00R-111) Sistema Conversor de Sinal por Corrente de Foucault oferece execução física direta do condicionamento dinâmico e estático do sinal.

Especificações de Hardware

Monitoramento Mecânico e Integração TSI

O sistema utiliza indução por corrente de Foucault para medir a folga entre a ponta da sonda e um rotor metálico. A análise bem-sucedida da dinâmica do rotor requer uma calibração precisa da sonda de corrente de Foucault para garantir que a saída de tensão do transdutor permaneça linearmente proporcional ao deslocamento do eixo. Durante a configuração inicial, os usuários devem realizar a validação da tensão da folga, visando um ponto central de -10 VDC para assegurar que o sinal permaneça dentro da faixa dinâmica linear da sonda. Para manter a captura de forma de onda de alta fidelidade, o sistema utiliza supressão eficaz de interferência cruzada, garantindo que os cabos coaxiais de alta frequência sejam roteados independentemente das fontes de ruído eletromagnético, prevenindo interferências na detecção da excentricidade do eixo e dos padrões de vibração orbital.

Perguntas Frequentes

P: O conversor CON041 pode ser usado com sondas diferentes da PR6423/00R-111?

R: Não. O sistema é calibrado de fábrica como um par combinado. Substituir ou modificar a sonda ou o conversor resultará em incompatibilidade de impedância, levando à não linearidade da medição e falha na calibração.

P: Este sistema é capaz de fornecer saídas estáticas e dinâmicas simultaneamente?

R: Sim. O conversor CON041 é projetado para processar o sinal bruto da sonda e fornecer tanto uma saída DC proporcional de 4-20 mA para monitoramento estático da folga quanto uma saída de tensão dinâmica para análise de vibração (por exemplo, órbitas e captura de forma de onda).

Diretrizes para Instalação em Campo

1. Montagem da Sonda: Fixe o sensor em um suporte rígido e isolado contra vibrações para garantir que o deslocamento medido seja relativo ao eixo e não à carcaça da máquina.
2. Ajuste da Folga: Utilize um calibrador de folga calibrado para estabelecer a folga nominal no centro do intervalo de medição. Verifique se a folga permite a expansão térmica completa do eixo e o movimento dinâmico sem contato físico.
3. Aterramento: Termine as blindagens dos cabos em um barramento de aterramento dedicado para instrumentos. Assegure que a carcaça do conversor CON041 esteja devidamente aterrada para mitigar ruídos de modo comum e evitar deriva na referência de tensão da folga.
4. Ambiente: Roteie os cabos de sinal por dutos dedicados, separados das linhas de alta tensão e dos cabos de saída de VFD, para prevenir interferência eletromagnética.
