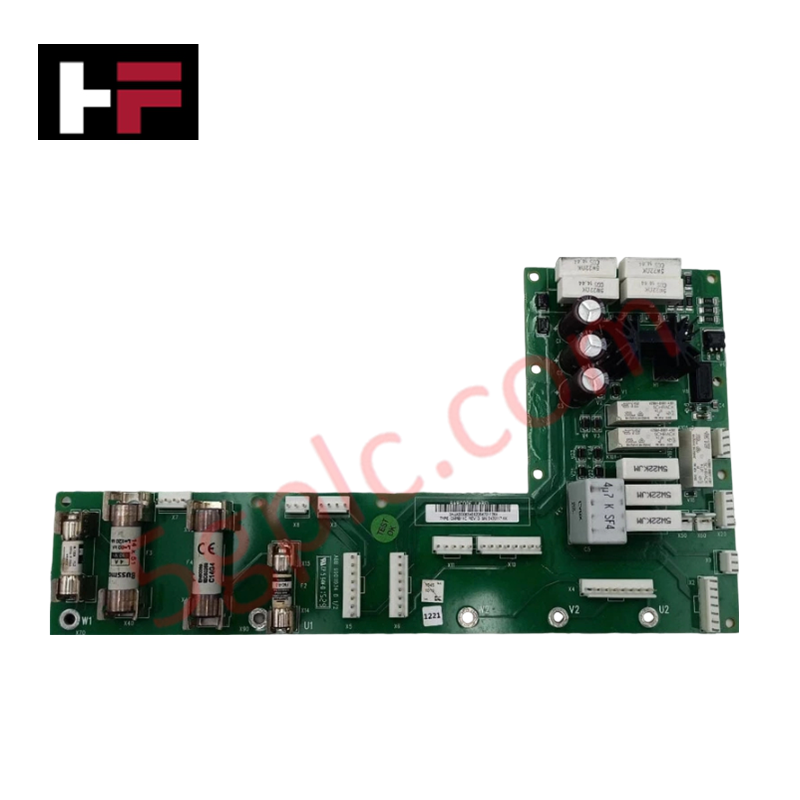

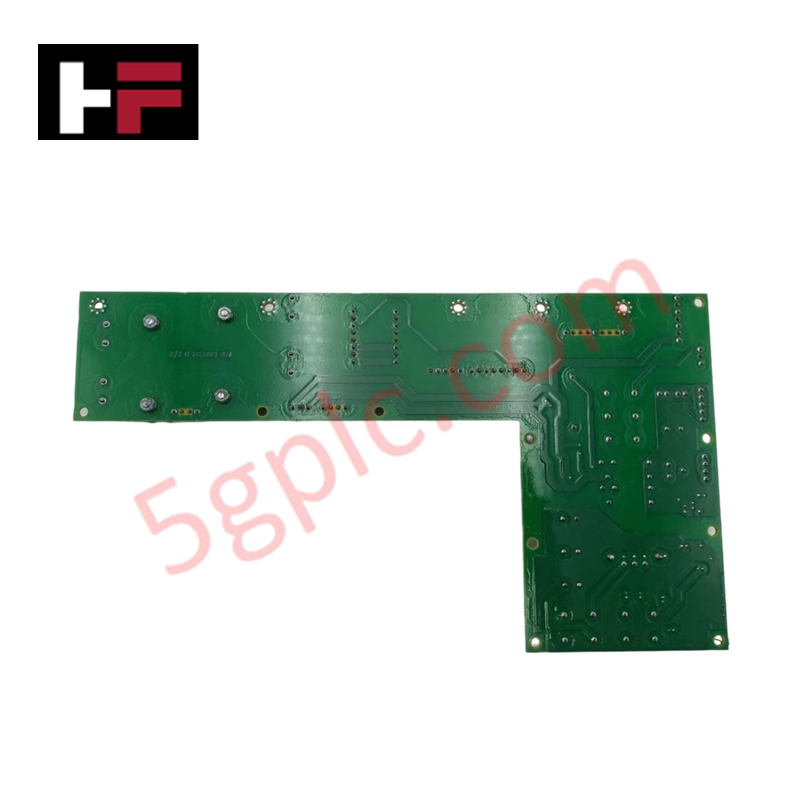

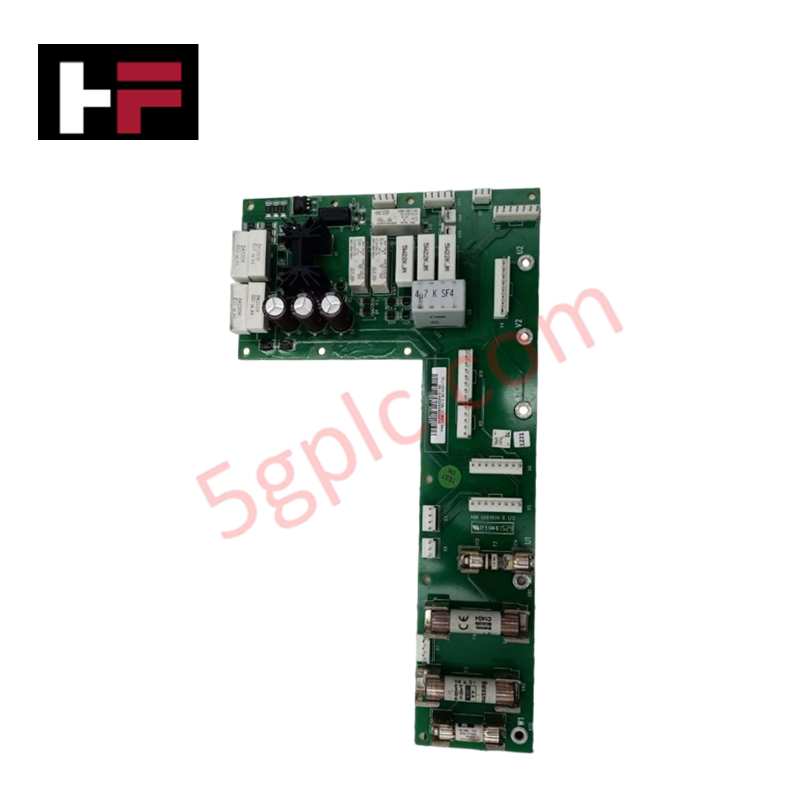

Placa de Interface de Controle Micro ABB CMRB11C

A ABB CMRB11C REV D, também catalogada como a CMRB11C Placa de Interface de Micro Controle, opera como um componente de hardware dedicado para interface de micro controle e comutação de carga dentro das redes de automação industrial ABB.

Especificações de Hardware

Redes Determinísticas Profinet / EtherNet/IP e Sincronização

As camadas da placa de interface são otimizadas para sincronizar os estados físicos de comutação dos relés com a execução lógica do processador host sobre redes determinísticas Profinet / EtherNet/IP. Os módulos transceptores internos mapeiam os dados de entrada e saída de campo através da matriz de controle compartilhada sem degradar a velocidade de comunicação do barramento backplane. A geometria de rastreamento do circuito garante isolamento consistente e perfis de temporização entre a lógica de excitação da bobina de baixa tensão 24 VAC/DC e os caminhos de contato de alta capacidade 15 A, 250 VAC, mantendo compatibilidade absoluta do firmware com a estrutura do controlador principal.

Perguntas Frequentes

P: Quais são as restrições de instalação relacionadas aos parâmetros de carga de saída de 15 A?

R: A classificação de 15 A aplica-se até 250 VAC sob perfis de carga resistiva. Cargas indutivas com altos picos de corrente exigem supressão externa de surtos ou diodos supressores nos terminais de parafuso para evitar erosão dos contatos.

P: Como é gerenciada a frequência de entrada ao operar a lógica com alimentação de 24 VAC?

R: O filtro de entrada a bordo acomoda frequências de 50 Hz e 60 Hz, convertendo internamente o sinal senoidal AC em um plano DC estável para os circuitos de micro controle.

P: O módulo suporta extração hot-swap direta enquanto está sob carga de 15 A?

R: Não. A desconexão física sob carga de 15 A, 250 VAC causará arco elétrico na interface do terminal de parafuso, resultando em degradação do terminal e possíveis falhas de tensão no backplane.

Diretrizes para Instalação em Campo

• Alinhamento para Montagem em Painel: Fixe o módulo firmemente na placa traseira usando os parafusos de montagem especificados. Verifique se as dimensões físicas (77 mm x 22,5 mm x 114 mm) se encaixam nas restrições do layout do painel antes de aplicar o torque.

• Especificação de Torque dos Terminais: A fiação de campo deve ser fixada pelos terminais de parafuso integrados. Certifique-se de que a isolação dos fios esteja uniformemente removida e que os parafusos estejam apertados conforme a especificação de fábrica para evitar variações na resistência de contato.

• Segregação dos Cabos de Energia: Direcione os condutores da carga de saída 250 VAC afastados das linhas de controle de baixa potência 24 VAC/DC dentro dos dutos de fiação do gabinete para eliminar interferência indutiva cruzada.

• Margem de Segurança Térmica: Mantenha distância vertical padrão de componentes que geram calor para permitir fluxo de ar constante dentro da faixa de temperatura de operação de -20 a +55 °C.
