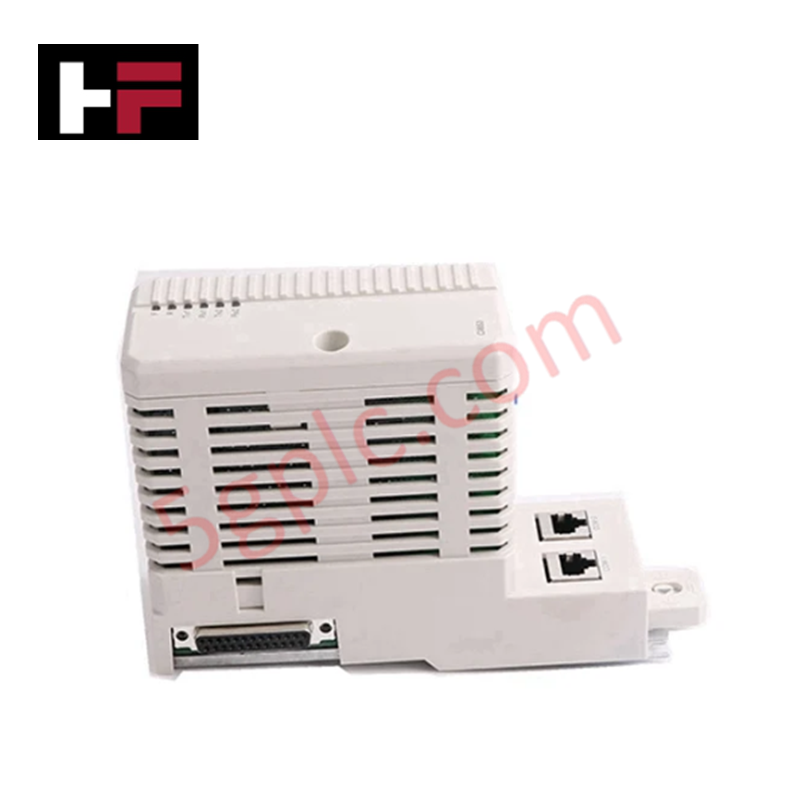

BC810K01 3BSE03115R1 | ABB | Unidades de Interconexão CEX-bus

O ABB BC810K01 3BSE03115R1, também catalogado como o BC810K01 Módulo de Comunicação, opera como um componente de hardware dedicado para particionamento de seção e extensão do backplane de comunicação CEX-bus dentro das configurações dos controladores System 800xA e AC 800M.

Especificações de Hardware

Comunicação do Barramento Backplane e Redes Determinísticas

O kit de interconexão ABB BC810K01 permite a divisão ou extensão do segmento CEX-bus, possibilitando configurações redundantes de controladores e layouts de comunicação isolados sem degradar a velocidade de propagação do sinal. Instalado na placa base TP857, o módulo mantém o tempo estrito de comunicação do barramento backplane entre as interfaces de comunicação conectadas. Em conjunto com o terminador de barramento TB850, o conjunto mantém os padrões de terminação da linha de sinal necessários para evitar reflexões de quadros de dados e preservar o desempenho da rede determinística durante tráfego intenso de varredura de E/S.

Perguntas Frequentes

P: Quais itens são fornecidos no kit de unidade de interconexão BC810K01?

R: O kit BC810K01 inclui o módulo de interconexão BC810, uma placa base TP857 de 60 mm e um terminador TB850 CEX-bus.

P: O módulo BC810 pode ser removido da placa base TP857 enquanto a alimentação está ligada ao CEX-bus?

R: A alimentação da seção CEX-bus deve ser desligada antes da remoção ou inserção do módulo para evitar interrupção da comunicação e transientes elétricos no barramento da placa base do processador.

Diretrizes para Instalação em Campo

1. Desconecte a alimentação de controle do rack do processador e das placas base CEX-bus conectadas antes de instalar a placa base TP857.
2. Monte a placa base TP857 de 60 mm firmemente no trilho DIN padrão ao lado das placas base do sistema AC 800M adjacentes.
3. Alinhe os conectores traseiros do módulo BC810 com o soquete da placa base TP857 e deslize firmemente até travar na posição.
4. Instale o terminador TB850 CEX-bus na extremidade física aberta designada do segmento do barramento para garantir o equilíbrio de impedância.
5. Verifique se toda a fiação de blindagem e os pontos de aterramento do gabinete estão conectados ao barramento terra protetor central antes de aplicar a tensão de operação.
