Detalhes do Produto

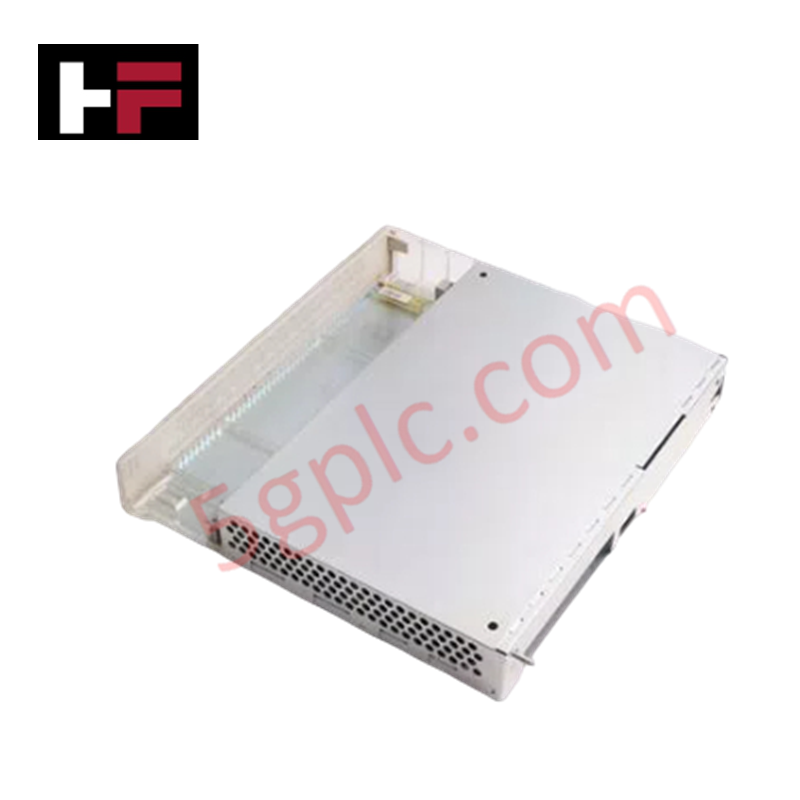

O ABB AO610 3BHT300008R1, também catalogado como o Módulo de Saída Analógica AO610, funciona como um componente de hardware dedicado à geração de sinais de controle analógicos em plataformas do sistema de controle de processos ABB Advant Master.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | AO610 (3BHT300008R1) |
| Marca | ABB |
| Origem | Suécia |
| Peso | 1,25 kg |
| Dimensões | 40 mm x 273 mm x 252 mm |
| Temperatura de operação | 0 a +55 °C |
| Consumo de energia | Alimentado pelo barramento S600 interno |
| Faixas de saída de sinal | 0-20 mA, 0-10 V |
| Resolução | 12 bits |
| Canais de saída | 16 canais de saída analógica |
| Isolamento | Opticamente isolado como um único grupo |
| Compatibilidade com subsistemas | Sistema de E/S ABB S600 |
Integração de rede determinística e escalabilidade da densidade de E/S
O módulo de saída analógica AO610 converte comandos digitais do processador em 16 sinais de corrente ou tensão opticamente isolados para acionar atuadores de campo. Projetado para alta velocidade de comunicação no barramento do backplane, o módulo troca dados cíclicos de saída pelas redes determinísticas Profinet e EtherNet/IP sem introduzir latências no loop. A alta densidade de canais permite otimizar a escalabilidade da densidade de E/S nos racks S600, enquanto a memória não volátil integrada garante a compatibilidade do firmware durante as atualizações do sistema operacional do controlador.
Perguntas frequentes
P: Como o isolamento galvânico é estruturado nos 16 canais de saída do AO610?
R: Os 16 canais de saída são opticamente isolados como um único grupo coletivo do barramento de lógica do sistema, evitando a propagação de ruído elétrico para o backplane.
P: Os canais de saída podem ser configurados para acionar loops de corrente e de tensão?
R: Sim, cada canal de saída permite a seleção da faixa de hardware para loops de corrente de 0 a 20 mA ou loops de tensão de 0 a 10 V, com resolução de 12 bits.
P: A troca a quente é compatível ao substituir um módulo AO610 em um sub-rack ativo?
R: A alimentação do slot do sub-rack e as fontes externas dos loops devem ser isoladas antes da inserção ou remoção, para evitar transientes no barramento do backplane e danos aos terminais.
Diretrizes de instalação em campo
- Desconecte as fontes de alimentação dos loops de campo e a alimentação principal do sub-rack antes de instalar ou remover o módulo AO610.
- Certifique-se de que toda a fiação dos sinais de saída analógica utilize pares trançados blindados, roteados separadamente das linhas de CA de alta tensão.
- Aterre os fios de dreno dos cabos de sinal em um único ponto na barra de barramento de aterramento do gabinete, para evitar loops de terra.
- Aperte todos os parafusos de retenção do módulo para garantir o encaixe mecânico adequado e a continuidade do aterramento.
