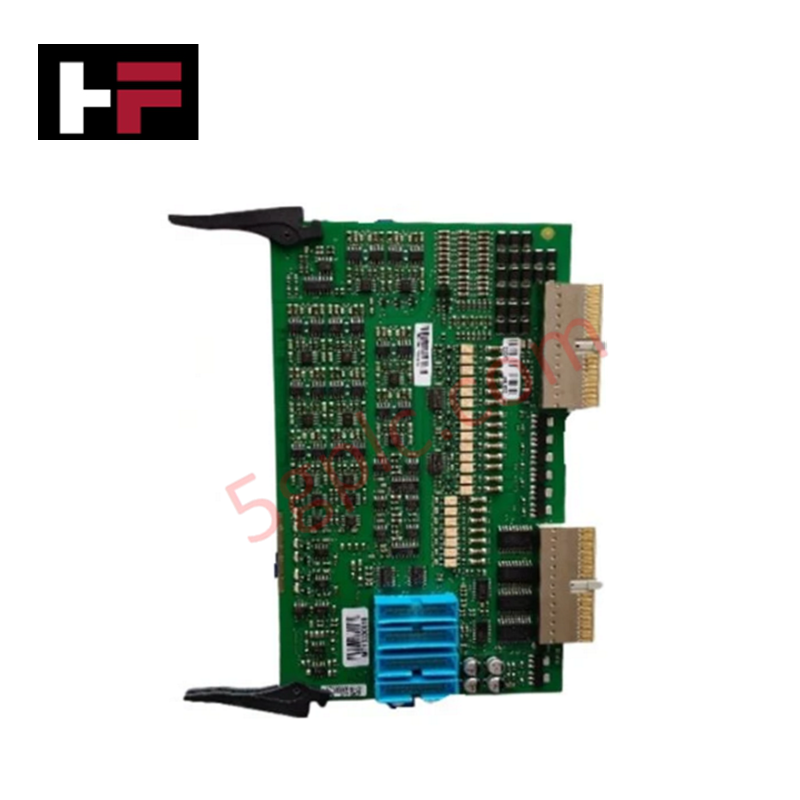

Unidade de Pulso de Disparo ABB YYX144 YT272001-AG

Configurada para a geração de pulsos de disparo de gate e a sincronização de tiristores em sistemas TYRAK LCI, a ABB YYX144 YT272001-AG (YYX144 Unidade de Pulsos de Disparo) proporciona execução física/elétrica direta. O conjunto condiciona, molda e entrega sinais de temporização de tensão em alta velocidade aos acionamentos eletrônicos de potência, garantindo ângulos de condução sincronizados em circuitos conversores de alta potência.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e redes determinísticas

O módulo faz interface direta com racks de controle de acionamentos para garantir um tempo preciso de disparo sem atrasos de propagação, preservando a velocidade de comunicação do barramento do backplane nos loops de controle de acionamentos de alta potência. A distribuição adequada de pulsos sem jitter oferece suporte à sincronização da rede em redes determinísticas Profinet / EtherNet/IP, mantendo o dimensionamento da densidade operacional de E/S e a compatibilidade de atualização do firmware por flash nas plataformas de acionamentos TYRAK legadas.

Perguntas frequentes

P: Com qual plataforma de acionamento do sistema a unidade de pulsos de disparo YYX144 é compatível?

R: A unidade foi projetada para inserção direta em conjuntos de controle de acionamentos ABB TYRAK LCI (inversor comutado pela carga).

P: Como a integridade do sinal é mantida nas linhas de gate de tiristores de alta tensão?

R: Transformadores de isolamento de alta frequência e conexões de fiação blindada desacoplam a lógica de disparo sensível dos transientes do conversor de alta potência.

Diretrizes para instalação em campo

1. Desenergização: Desconecte e bloqueie todas as alimentações principais de média tensão e a alimentação CC de controle antes de inserir ou remover a unidade.
2. Manuseio antiestático e ESD: Use uma pulseira ESD aterrada durante o manuseio para evitar danos aos componentes eletrônicos do driver de gate.
3. Alinhamento do conector: Alinhe a borda da placa de circuito impresso com os trilhos-guia do rack e empurre firmemente para encaixar as conexões dos pinos do backplane.
4. aterramento da fiação do gate: Passe os cabos de gate dos tiristores separadamente dos barramentos de alimentação principais, usando cabos de par trançado para reduzir o acoplamento indutivo.
