Detalhes do Produto

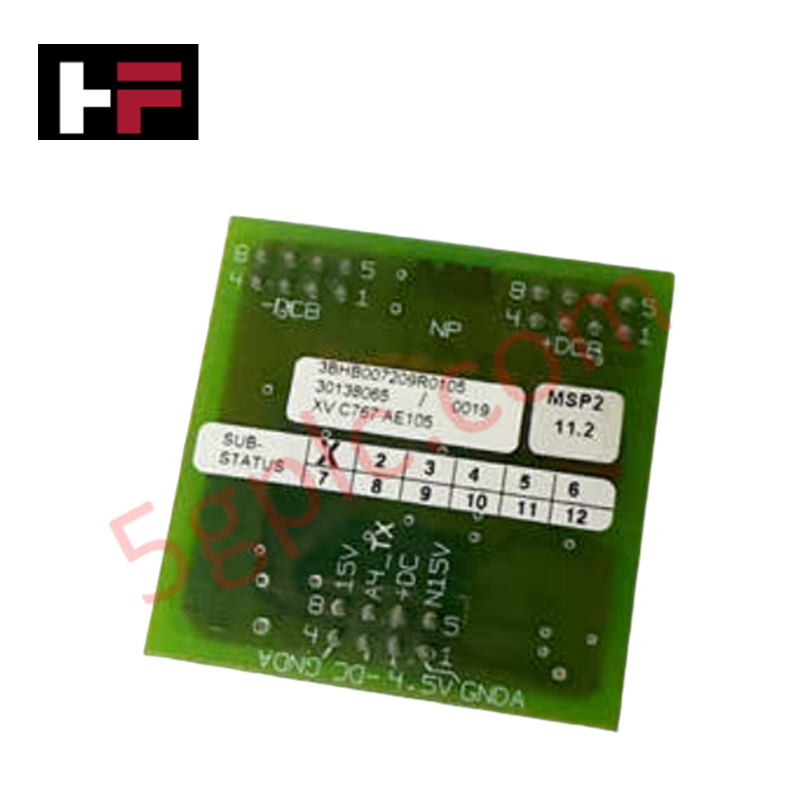

Configurada para medição de corrente de alta precisão em redes de controle de eletrônica de potência, a ABB 3BHB007209R0105 (Placa de Medição de Corrente XV C767 AE105) oferece execução elétrica direta da aquisição do sinal de corrente e escalonamento de feedback.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | XV C767 AE105 |
| Marca | ABB |
| Origem | Não especificada |
| Peso | 0,2 kg |
| Dimensões | 65 mm x 65 mm x 20 mm |
| Temperatura de Operação | Faixa ambiente industrial padrão |
| Consumo de Energia | 24 V DC nominal |
| Faixa de Corrente | 0-50 A |
| Precisão | ±0,5 % da escala total |
| Tempo de Resposta | 5 ms |
Redes Determinísticas Profinet / EtherNet/IP
O XV C767 AE105 foi projetado para integração em plataformas de controle determinísticas. Embora suporte Modbus RTU, a arquitetura permite conectividade opcional Profinet, possibilitando a sincronização em tempo real dos dados de medição de corrente no sistema de acionamento host. O desempenho da rede determinística é mantido por meio de processamento interno de alta velocidade, garantindo que o tempo de resposta de 5 ms não introduza deslocamento de fase ou jitter de latência nos loops de controle. A compatibilidade com atualização de firmware flash é suportada para alinhar os protocolos de comunicação da placa com a configuração específica do acionamento, assegurando a entrega consistente dos pacotes de dados no barramento de controle.
Perguntas Frequentes (FAQ)
P: Esta placa suporta troca a quente durante a operação ativa do acionamento?
R: Não. A placa deve estar completamente isolada da alimentação de 24 V DC e do circuito de energia primário antes da remoção para evitar danos elétricos à entrada do sensor e ao transceptor de comunicação.
P: A faixa de 0-50 A é configurável via software?
R: A faixa de medição é fixa no nível de hardware. Qualquer alteração na capacidade de medição requerida exige a troca do módulo físico de hardware.
Diretrizes para Instalação em Campo
- Montagem: Garanta que a placa seja montada em um ambiente com amortecimento de vibração para evitar estresse mecânico nas conexões do sensor primário. Mantenha a área livre de 65 mm x 65 mm para circulação de ar.
- Aterramento: Fixe a placa usando espaçadores dedicados conectados ao terra funcional do gabinete. Isso fornece o potencial de referência para o circuito de medição de corrente de 0-50 A.
- Fiação: Utilize cabos blindados de par trançado para as entradas de medição de corrente. Termine a blindagem no barramento de terra do gabinete, garantindo que os cabos de sinal fiquem fisicamente separados dos caminhos de alta tensão AC para evitar interferência induzida.
- Conexão: Verifique se a alimentação de 24 V DC está dentro das tolerâncias nominais antes de energizar. Níveis incorretos de tensão causarão deriva na medição ou perda total de comunicação com o controlador host.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
