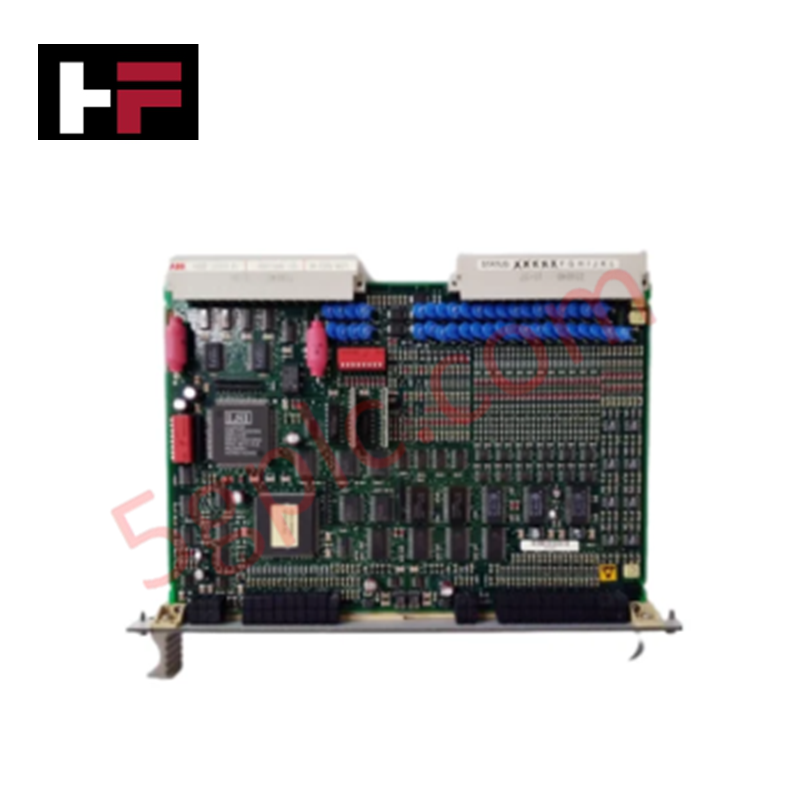

Placa de Entrada/Saída Analógica/Digital ABB UA C326 AE01 HIEE401481R0001

A ABB UA C326 AE01 HIEE401481R0001, também catalogada como a UA C326 AE01 Placa de E/S Analógica/Digital, opera como um componente de hardware dedicado para processamento misto de sinais analógicos e digitais em sistemas de controle industrial. A placa utiliza um microprocessador interno de 32 bits para arbitrar atualizações simultâneas de estado físico em canais discretos e contínuos de tensão/corrente, convertendo correntes localizadas de sensores e potenciais de atuadores em matrizes de memória do sistema sincronizadas. Ela fornece separação galvânica para proteger a lógica interna de computação de baixa tensão contra transientes de ruído de alta frequência presentes nos terminais da interface de campo.

Especificações de Hardware

Redes Determinísticas Profinet / EtherNet/IP

O microprocessador onboard de 32 bits orquestra atualizações de lógica interna que se mapeiam para placas de comunicação de alta velocidade. Em aplicações conectadas via redes determinísticas Profinet / EtherNet/IP, os parâmetros do sistema devem ser ajustados para alinhar o tempo do quadro de transmissão cíclica de dados com os períodos mistos de varredura analógica e digital da placa. Esse perfil de configuração mitiga quedas de quadros no link de comunicação do backplane e preserva a consistência da resposta em tempo real durante períodos de alta frequência de transição dos canais do lado do campo.

Perguntas Frequentes

P: Quais são as restrições de hot-swap ao implantar a placa HIEE401481R0001 sob tensão de alimentação de 24 VDC?

A: Este módulo é restrito para inserção ou extração a quente enquanto o barramento de alimentação do sistema de 24 VCC ou os loops analógicos ativos estiverem energizados. Realizar uma troca a quente pode induzir degradação por arco elétrico nas conexões de pinos de alta densidade e introduzir erros lógicos nas placas adjacentes do backplane.

P: Como a classe de proteção IP67 influencia nas restrições do local de instalação?

A: A classificação IP67 permite proteção estrutural contra entrada de poeira e imersão temporária em líquidos. No entanto, as vedações de entrada dos cabos e as tampas de conexão dos terminais devem ser devidamente apertadas conforme a especificação do fabricante para manter essa vedação ambiental nas dimensões físicas de 90 x 30 x 29 mm do invólucro.

P: Como devem ser terminados os caminhos de entrada analógica e digital não utilizados na interface dos terminais da placa?

A: Entradas analógicas não utilizadas devem ser conectadas em ponte ou ancoradas a um ponto comum de referência para isolar os canais internos do conversor A/D de alta velocidade da captação de indução eletromagnética, enquanto entradas digitais não utilizadas devem permanecer desconectadas.

Diretrizes para Instalação em Campo

Monte a unidade de 0,45 kg de forma segura em um trilho DIN de aço aterrado dentro de um invólucro industrial. Verifique se a aba de aterramento do chassi principal está conectada diretamente ao barramento de aterramento primário da estação por meio de um fio de cobre de baixa impedância. Passe todos os cabos de instrumentos analógicos de baixa tensão por bandejas de cabos dedicadas e blindadas, separadas dos condutores de motores CA de alta corrente e distribuição de energia, para suprimir interferências magnéticas externas. Todas as terminações de campo devem seguir rigorosamente os valores especificados de aperto dos terminais para evitar contatos soltos durante vibração mecânica contínua. Garanta que as zonas de afastamento ao redor da carcaça da placa permaneçam desobstruídas para evitar acúmulo localizado de calor dentro do limite operacional de -20 a +60 °C.
