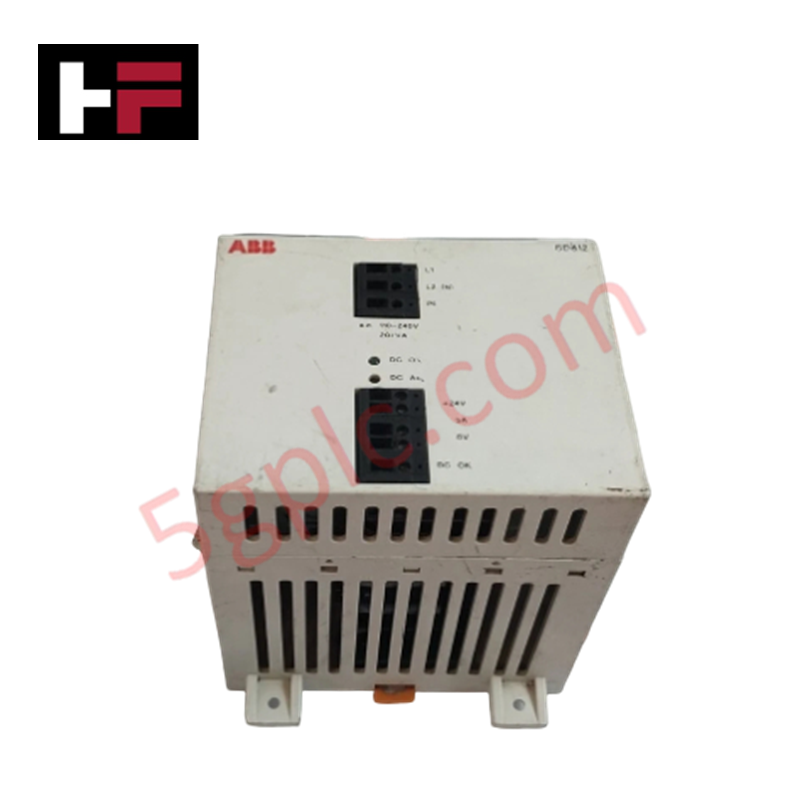

Módulo de Fonte de Alimentação ABB SD812 3BSC610023R0001

O ABB SD812 3BSC610023R0001, também catalogado como o Módulo de Fonte de Alimentação SD812, opera como um componente de hardware dedicado para conversão de energia AC para DC em redes de controle industrial.

Especificações de Hardware

Redes Determinísticas Profinet / EtherNet/IP e Escalonamento de Densidade de I/O

O ABB SD812 3BSC610023R0001 regula as linhas de saída para fornecer perfis de tensão consistentes aos componentes internos de energia. Quando sistemas de campo passam por expansões durante rotinas locais de escalonamento de densidade de I/O, o regulador comutado mantém níveis baixos de ripple para eliminar interferências de ruído. O caminho de energia é otimizado no layout para evitar que jitter induzido por ripple cause interferência cruzada em redes gerenciadas por redes determinísticas Profinet / EtherNet/IP. Essa separação elétrica direta protege portas lógicas ativas e microprocessadores contra quedas na linha elétrica, mantendo os perfis de compatibilidade do firmware flash subjacente em todas as trilhas de hardware interconectadas.

Perguntas Frequentes

P: A configuração física do SD812 3BSC610023R0001 suporta manutenção hot-swap online?

R: Não. Os contatos dos terminais de entrada e saída primários não possuem isolamento eletrônico ativo nem caminhos de desvio com limitação de corrente. A linha de entrada da rede AC primária deve ser totalmente desconectada e bloqueada antes da remoção dos terminais para eliminar risco de choque elétrico e danos aos terminais.

P: Como a unidade gerencia variações térmicas em toda a sua faixa de operação de -20 a +70 °C?

R: A estrutura passiva de alumínio depende do resfriamento por convecção do ar ambiente. O design do invólucro deve fornecer folgas adequadas acima e abaixo das aberturas de ventilação para manter temperaturas estáveis dos componentes sem redução da corrente de saída.

Diretrizes para Instalação em Campo

1. Monte a unidade de fonte de alimentação em um trilho estrutural padrão dentro de um ambiente seco e livre de sujeira, compatível com os parâmetros de hardware IP20.
2. Conduza os condutores da linha de entrada primária através de um disjuntor externo de proteção antes de inserir os fios de cobre nos blocos de terminais de 85-264 V AC.
3. Fixe um condutor de aterramento de cobre dedicado e de baixa impedância do ponto terra do chassi até a placa central de distribuição de terra do gabinete mestre.
4. Separe a fiação do sinal de saída de 24 V DC de quaisquer linhas AC de alta potência para reduzir ruídos de indução de alta frequência acoplados às linhas de distribuição lógica.
