Cabo do módulo de E/S SOE ABB NKTU01-L10

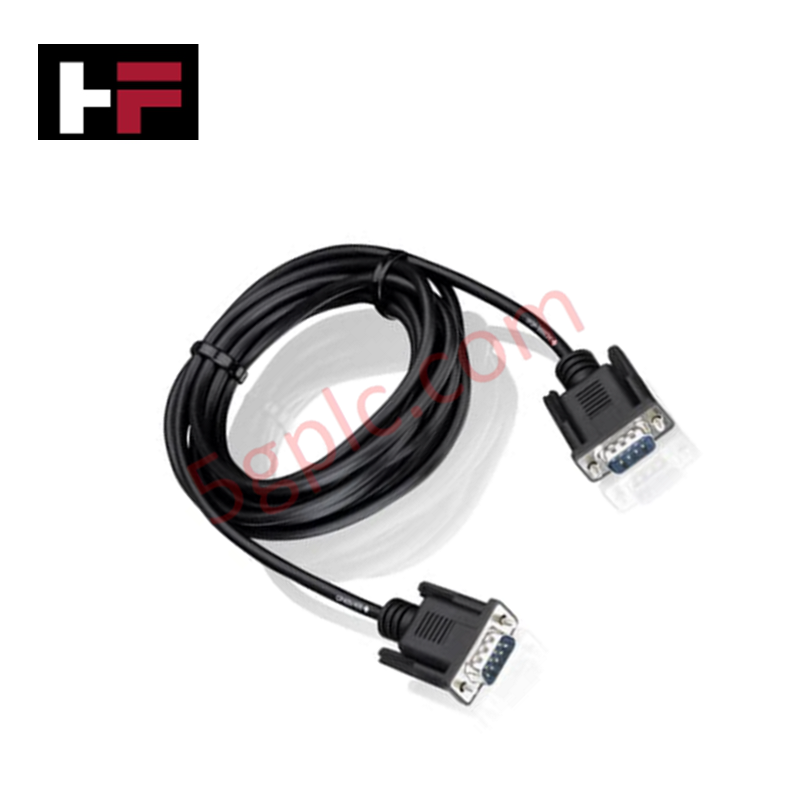

O ABB NKTU01-L10, também catalogado como o cabo pré-fabricado NKTU01-L10, funciona como um componente de hardware dedicado à transmissão de sinais discretos de Sequência de Eventos (SOE) entre módulos de E/S e unidades de terminação nos sistemas ABB Symphony Harmony INFI 90.

Especificações de hardware

Backplane de rede determinístico e integridade dos sinais do sistema

O conjunto de cabos NKTU01-L10 fornece acoplamento estruturado ponto a ponto entre cartões de entrada digitais e unidades de terminação do subrack, permitindo a marcação de data e hora de eventos em tempo real em configurações de E/S de alta densidade. A baixa resistência dos condutores mantém a velocidade de comunicação do barramento do backplane e a precisão de transição dos sinais SOE na faixa de milissegundos nos subracks de controladores ativos.

A fiação passiva dos conectores elimina atrasos causados por lógica ativa, mantendo a compatibilidade do firmware flash entre os racks Symphony Harmony conectados. A capa protetora protege os condutores internos contra interferência eletromagnética do ambiente e esforços físicos durante a operação contínua do gabinete.

Perguntas frequentes

P: O conjunto de cabos NKTU01-L10 precisa de energia do backplane do subrack?

R: Não. O NKTU01-L10 é um conjunto de cabos pré-fabricados passivo que encaminha sinais discretos de campo sem consumir energia elétrica.

P: O conjunto de cabos pode ser substituído enquanto os canais de E/S ativos estão em operação?

R: Os circuitos de sinal conectados à unidade de terminação devem ser desenergizados ou isolados antes de desconectar o cabo, para evitar transientes elétricos nos canais ativos.

P: Como o projeto do cabo oferece suporte ao registro de sinais SOE em alta velocidade?

R: Os caminhos otimizados dos condutores e a geometria do isolamento minimizam o atraso de propagação do sinal, permitindo a detecção de borda em menos de um milissegundo pelo módulo de entrada digital associado.

Diretrizes de instalação em campo

• Isole todos os circuitos de processo associados e as fontes de alimentação externas conectadas ao módulo e à unidade de terminação antes da instalação.
• Use uma pulseira antiestática ao manusear os conectores para evitar descargas eletrostáticas na lógica dos módulos adjacentes.
• Passe o cabo pelas canaletas designadas do gabinete, respeitando os limites mínimos de raio de curvatura para evitar tensão nos condutores.
• Alinhe cuidadosamente os conectores do cabo com os pinos dos conectores do módulo e da unidade de terminação, pressionando-os em linha reta até que as abas de travamento se encaixem.
• Fixe as presilhas de retenção dos cabos do gabinete para evitar esforços mecânicos nas carcaças dos conectores causados pela vibração do campo.
