Detalhes do Produto

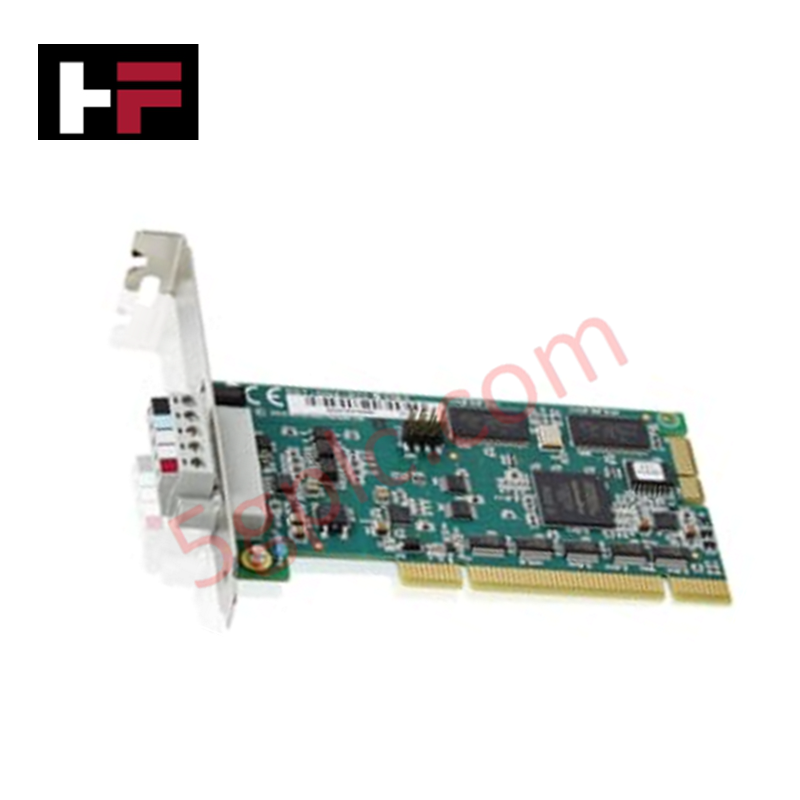

Configurado para interface de rede industrial de alta velocidade dentro das plataformas de controlador IRC5, o ABB DSQC 658 (3HAC037084-001 Placa DeviceNet) fornece transmissão física direta de sinal e execução do protocolo de comunicação de dados.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | DSQC 658 |
| Marca | ABB |
| Número da Peça | 3HAC037084-001 |
| Origem | Canadá |
| Peso | 0,04 kg |
| Dimensões | 140 mm x 130 mm x 10 mm |
| Temperatura de Operação | Ambiente industrial padrão |
| Consumo de Energia | Dependente do backplane do sistema |
| Requisito de Software | RW 5.13 ou superior |
| Tipo de Interface | DeviceNet |
Redes determinísticas Profinet / EtherNet/IP
O DSQC 658 facilita a troca determinística de dados dentro da arquitetura IRC5, garantindo comunicação de baixa latência entre o controlador e os dispositivos de campo DeviceNet. A integração do hardware requer RobotWare 5.13 ou posterior para assegurar compatibilidade adequada de flash de firmware e mapeamento de registradores. A sincronização do barramento de campo é gerenciada através da arquitetura dedicada de comunicação do barramento backplane, que minimiza jitter em transferências cíclicas de dados. Os usuários devem verificar se o arquivo de configuração mestre corresponde ao endereço do nó do dispositivo escravo e às configurações de taxa de transmissão para manter a integridade da rede e evitar estados de bus-off.
Perguntas Frequentes
P: Esta placa é compatível com versões do RobotWare anteriores à 5.13?
R: Não, a arquitetura do firmware dentro do DSQC 658 requer no mínimo RobotWare 5.13 para iniciar a pilha de comunicação e o handshake de hardware com sucesso.
P: A placa suporta hot-swapping durante a operação ativa do controlador?
R: Não. Qualquer modificação ou inserção de hardware deve ser realizada com o sistema de controle desligado para evitar danos aos conectores do backplane e à lógica de sinal.
Diretrizes para Instalação em Campo
- Precauções contra estática: Sempre use uma pulseira antiestática compatível com ESD conectada a um ponto de aterramento comum ao manusear a placa de circuito impresso para evitar danos por descarga a componentes IC sensíveis.
- Montagem física: Certifique-se de que a placa esteja firmemente encaixada no slot designado do controlador. Aperte os parafusos de fixação com o torque especificado para garantir uma conexão elétrica estável ao barramento backplane.
- Blindagem e aterramento: Os cabos DeviceNet devem utilizar cabos de par trançado com blindagem adequada. Garanta que a blindagem seja aterrada em um único ponto, idealmente na fonte de alimentação ou no terminal de aterramento designado do gabinete, para evitar loops de terra.
- Terminação: Instale um resistor de 121 ohms e 0,25 W em ambas as extremidades da linha tronco DeviceNet para suprimir reflexões de sinal e manter a impedância característica.
- Fiação: Mantenha separação física entre as linhas de comunicação DeviceNet e os cabos de energia de alta tensão para mitigar interferência eletromagnética (EMI).
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
