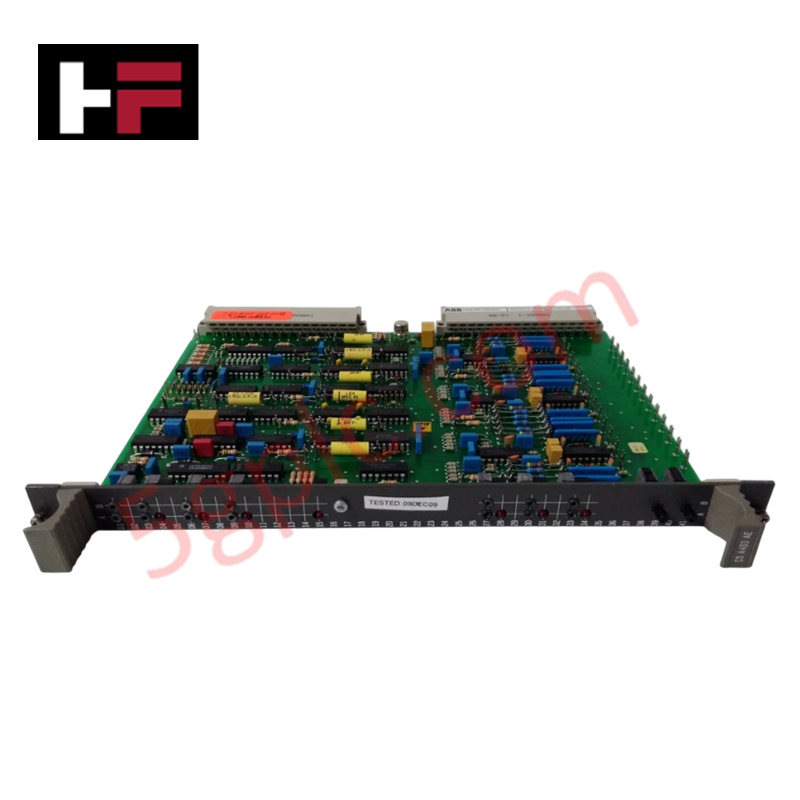

Placa de Circuito ABB CS A463 AE HIEE400103R0001

Configurado para roteamento de tensão discreta e analógica em redes de acionamento industrial, o ABB CS A463 AE HIEE400103R0001 (Placa de Circuito CS A463 AE) fornece execução física/eletrônica direta. O hardware regula e particiona os trilhos DC internos para alimentar elementos secundários de processamento, gerando múltiplos potenciais de tensão regulada a partir de uma fonte industrial centralizada de 24 VDC. Ele distribui correntes ativas estáveis para submódulos locais e garante a integridade do quadro de comunicação entre os componentes de controle integrados e o conjunto semicondutor de potência host.

Especificações do Hardware

Redes Determinísticas Profinet / EtherNet/IP e Escalonamento de Densidade de I/O

O roteamento interno das trilhas neste módulo é mapeado para suportar distribuição de sinal multicanal dentro das principais estruturas de chassis de acionamento. Ao operar junto com módulos periféricos conectados via redes determinísticas Profinet / EtherNet/IP, os engenheiros de sistema devem ajustar as constantes de temporização do barramento para acomodar as frequências de comutação dos trilhos de tensão locais. O isolamento adequado previne que campos eletromagnéticos localizados corrompam estados lógicos binários ou restrinjam o escalonamento externo de densidade de I/O durante ciclos de arbitragem de dados em alta frequência.

Perguntas Frequentes

P: Quais são os limites específicos para hot-swap da placa HIEE400103R0001 dentro de drives ativos?

R: Esta placa não pode ser hot-swapped nem manuseada enquanto a unidade de drive host ou a fonte primária de 24 VDC estiver energizada. A extração ao vivo interromperá as linhas lógicas secundárias internas de 5 VDC e 12 VDC, o que induz falhas imediatas no drive e risco de perda de memória nos núcleos de processamento conectados.

P: Como o limite de corrente de saída de 2 A é distribuído entre os trilhos secundários de 5 VDC, 12 VDC e 24 VDC?

R: O limite máximo de 2 A representa a carga de corrente agregada cumulativa permitida em todos os três ramos de tensão combinados. As correntes dos subcircuitos individuais devem ser projetadas para evitar exceder esse limite compartilhado sob perfis máximos de carga térmica.

P: Variações no firmware flash dentro do processador do drive afetam a operação física desta placa?

R: Não, este módulo atua puramente como uma plataforma de gerenciamento de tensão de hardware e interface de sinal, funcionando independentemente das atualizações de firmware flash do processador host, desde que as variáveis de tensão de entrada permaneçam dentro dos limites padrão.

Diretrizes para Instalação em Campo

Monte a placa de 0,2 kg verticalmente no slot designado do módulo do chassis do drive ACS, confirmando o engajamento completo dos conectores físicos antes de fixar os parafusos estruturais. Verifique se o invólucro do drive mantém uma conexão direta de baixa impedância com o sistema terra central de cobre para suprimir linhas externas de transientes elétricos. Direcione todas as linhas de alimentação DC de baixa tensão e caminhos de barramento afastados dos cabos de saída de motor AC trifásico de alta tensão para eliminar interferência magnética cruzada. Mantenha a folga estrutural padrão ao redor do envelope de 115 mm x 60 mm x 25 mm para permitir dissipação natural de calor sem restrições em toda a faixa de operação de -20 a +70 °C.
