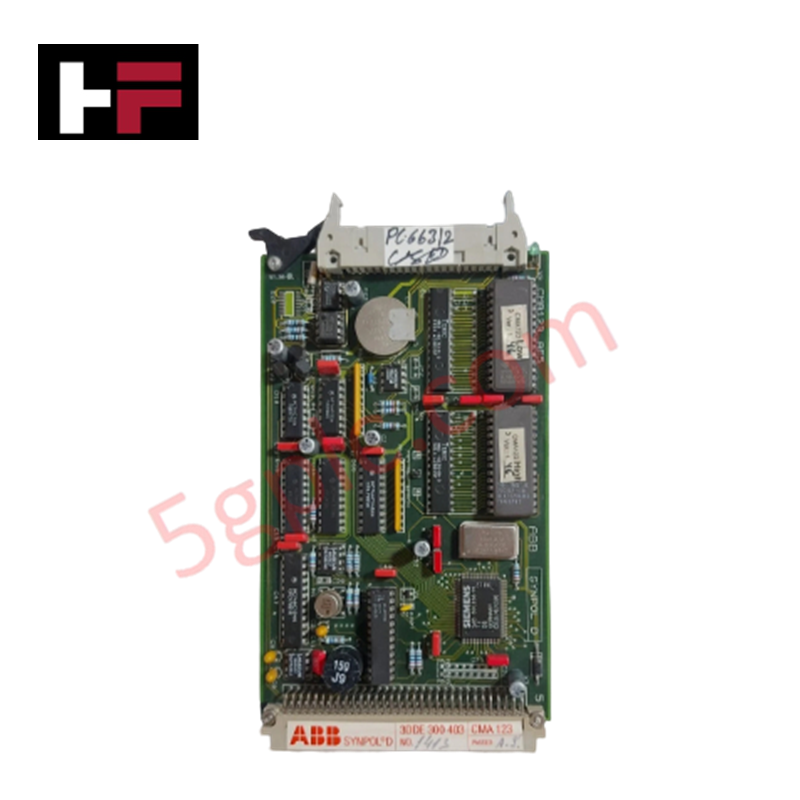

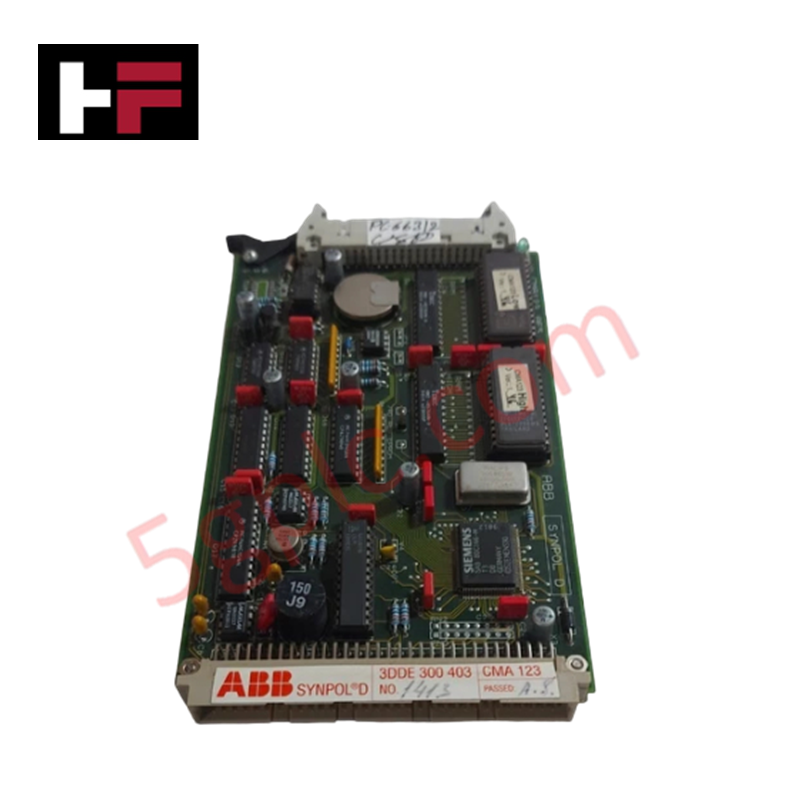

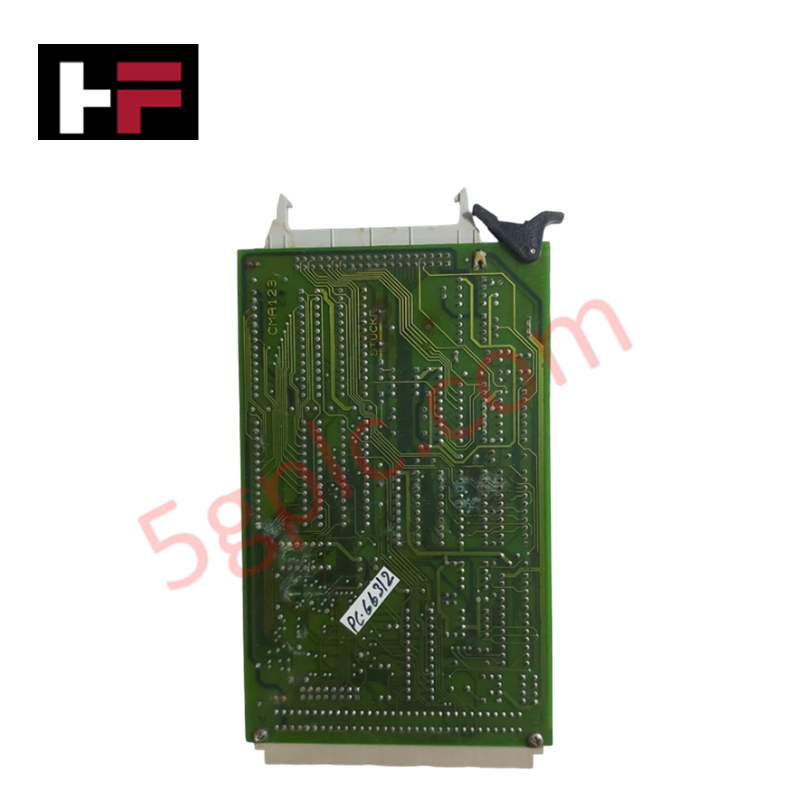

Cartão de Exibição ABB CMA 123 AE5 3DDE 300 403 SYNPOL D

A ABB CMA 123 AE5 3DDE 300 403, também catalogada como a CMA123 AE5 Display Card, opera como um componente de hardware dedicado para monitoramento do status operacional e execução de configurações nas plataformas de relés de proteção SYNPOL D. O módulo interpreta métricas do sistema em tempo real do controlador principal do relé e controla a interface de display retroiluminado, além de gerenciar sinais de entrada de botões discretos. Funcionando com uma matriz de tensão de entrada de 24 VDC ou 48 VDC, esta unidade física executa funções de controle local e alterações de parâmetros diretamente no nó do equipamento.

Especificações de Hardware

Interface Determinística e Compatibilidade de Firmware Flash

A ABB CMA123 AE5 se conecta via estrutura de barramento síncrono local para manter a execução de comandos de interface em alta velocidade. Para evitar corrupção de dados durante atualizações do sistema, a placa impõe parâmetros rigorosos de compatibilidade de firmware flash em toda a plataforma SYNPOL D. Isso garante que alterações de configuração feitas pelos botões físicos integrados sejam registradas sem atraso determinístico, correspondendo às velocidades de comunicação do barramento backplane exigidas para topologias sincronizadas de relés de proteção.

Perguntas Frequentes

P: Esta placa de display suporta instalação hot-swap ao vivo em um slot de relé de proteção ativo?

R: Não, a inserção ou extração da placa com o sistema energizado é proibida. O sistema deve estar totalmente desenergizado para evitar picos de corrente e possíveis danos aos componentes lógicos internos durante o acoplamento dos conectores de interface.

P: O grau de proteção IP65 é mantido em toda a carcaça do módulo?

R: A classificação IP65 aplica-se especificamente à interface do painel frontal quando montada embutida em uma porta de gabinete selada com a configuração correta de vedação. A parte traseira da placa depende do isolamento do painel para proteção atmosférica.

P: Como o módulo lida com tensões de entrada variáveis sem reconfiguração física de jumpers?

R: O circuito interno de regulação de energia adapta-se automaticamente a linhas de distribuição nominais de 24 VDC ou 48 VDC, regulando os trilhos de tensão internos para um estado estável para o processador e a retroiluminação.

Diretrizes para Instalação em Campo

Todos os recortes no painel devem seguir rigorosamente o perfil dimensional de 96 mm x 96 mm para garantir a estabilidade mecânica da vedação IP65. Certifique-se de que as presilhas de fixação estejam tensionadas uniformemente para eliminar espaços entre a vedação da moldura frontal e a superfície do gabinete. Os fios de sinal conectados aos terminais traseiros devem ser roteados afastados de condutores AC de alta tensão ou cabos de inversores de frequência para minimizar interferências eletromagnéticas. As tiras de aterramento devem ser conectadas ao terminal principal de terra funcional do gabinete para fornecer um caminho de baixa impedância para supressão de ruídos residuais.
