Detalhes do Produto

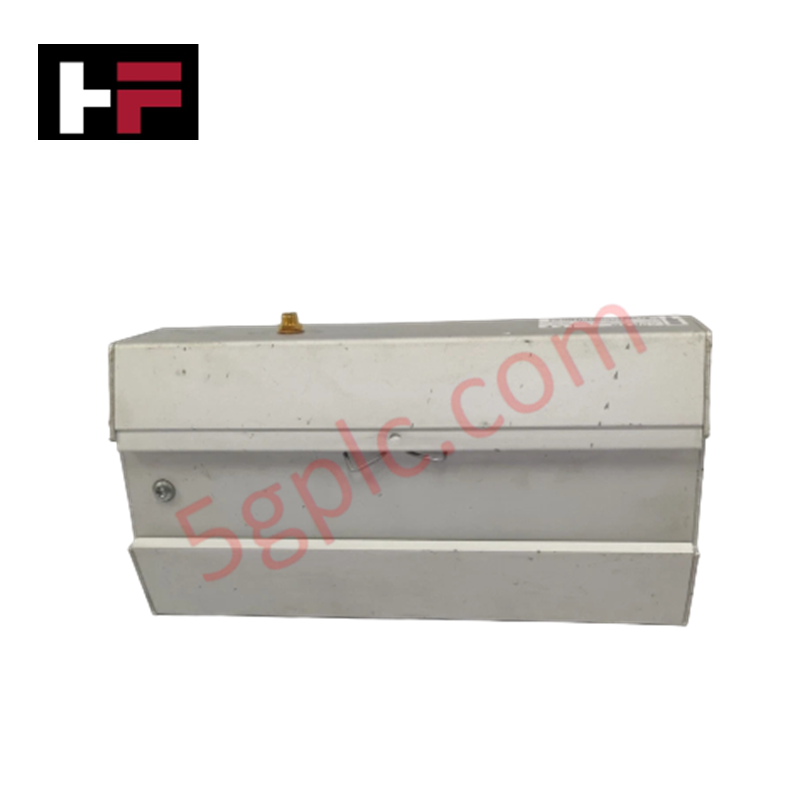

O ABB 560CMD11 1KGT023400R0011, também catalogado como 560CMD11 Módulo de Comunicação, funciona como um componente de hardware dedicado ao processamento de dados seriais e Ethernet multiprotocolo nas plataformas ABB RTU560. O módulo montado em trilho DIN gerencia a troca de dados de telecontrole por meio de 4 interfaces seriais RS-232/RS-485 configuráveis e 2 portas Ethernet 10/100BaseT de alta velocidade, sob uma alimentação nominal de 24 VCC.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 560CMD11 (1KGT023400R0011) |
| Marca | ABB |
| Origem | Alemanha |
| Peso | Aproximadamente 1 kg |
| Dimensões | 22 cm x 13 cm x 8,5 cm |
| Temperatura de operação | Limites operacionais industriais padrão |
| Consumo de energia | Alimentação fornecida por entrada nominal de 24 VCC |
| Tipo de módulo | Módulo de Comunicação |
| Interfaces seriais | 4 portas (RS-232 / RS-485 configuráveis) |
| Interfaces Ethernet | 2 portas (10/100BaseT RJ45) |
| Tipo de montagem | Montagem padrão em trilho DIN |
| Conformidade | Normas industriais de EMC e comunicação |
Comunicação determinística pelo barramento da subestação e pelo backplane
A unidade de processamento de comunicação 560CMD11 fornece conversão determinística de protocolos e interconexão serial-Ethernet em topologias de subrack RTU560. A velocidade de comunicação do barramento do backplane, as licenças e a compatibilidade com a memória flash do firmware interno permitem telemetria em tempo real de alto desempenho, registro de eventos e execução de comandos.
O processamento integrado entre canais transfere as tarefas de tradução de protocolos do controlador central do subrack. As duas portas Ethernet facilitam a integração de uma topologia de rede redundante, enquanto as interfaces seriais oferecem operação da camada física RS-232 ou RS-485 selecionável por software para consulta de dispositivos de campo.
Perguntas frequentes
P: Qual tensão de entrada é necessária para operar o módulo de comunicação 560CMD11?
R: O módulo funciona com uma alimentação industrial padrão de 24 VCC nominais.
P: Quantas portas físicas de comunicação serial e Ethernet estão disponíveis na interface frontal?
R: A unidade possui 4 portas seriais configuráveis para comunicação RS-232 ou RS-485, além de 2 portas Ethernet 10/100BaseT.
P: Qual método físico de montagem é utilizado para instalar o gabinete do 560CMD11?
R: O módulo foi projetado para montagem industrial padrão em trilho DIN dentro de gabinetes.
Orientações para instalação em campo
- Encaixe o módulo firmemente no trilho DIN de 35 mm dentro do gabinete, garantindo que o clipe metálico aterrado do trilho DIN estabeleça contato adequado com o chassi.
- Conecte os fios da fonte de alimentação de 24 VCC ao bloco de terminais designado, verificando a polaridade correta da tensão antes de energizar o módulo.
- Direcione os cabos seriais (RS-232/RS-485) e Ethernet separadamente das linhas de alimentação CA de alta tensão para reduzir a interferência eletromagnética.
- Conclua todos os trechos de comunicação serial RS-485 com resistores de terminação de barramento de 120 ohms em ambas as extremidades físicas da linha para reduzir reflexões de sinal.
- Conecte diretamente a malha de blindagem de todos os cabos à barra de aterramento do gabinete, mantendo a blindagem isolada na extremidade do dispositivo de campo para evitar loops de terra.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
