Detalhes do Produto

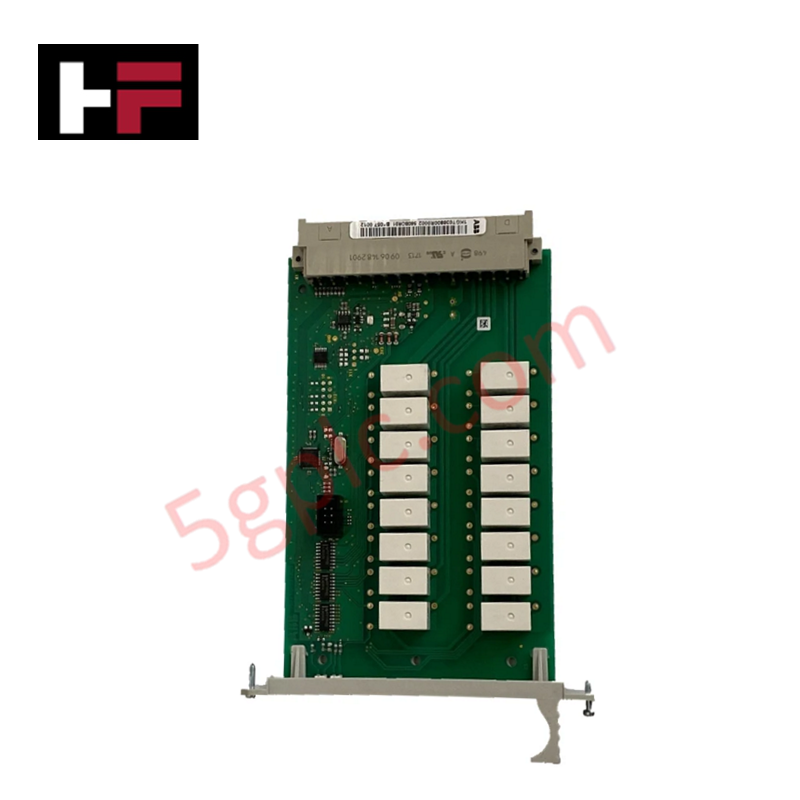

O ABB 560B0R01 1KGT036800R0002, também catalogado como módulo de saída binária 560B0R01, funciona como um componente de hardware dedicado à comutação de sinais de controle discretos de campo em plataformas ABB RTU560.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 560B0R01 (1KGT036800R0002) |
| Marca | ABB |
| Origem | Alemanha |
| Peso | 0,202 kg |
| Dimensões | 14 cm x 20,5 cm x 3,8 cm |
| Temperatura operacional | -25 a +70 graus C |
| Consumo de energia | 60 W |
| Saídas de relé | 16 contatos de polo único, normalmente abertos |
| Agrupamento das saídas | 2 grupos de 8 canais com retorno comum |
| Tensão operacional | 24-125 VDC |
| Tensão máxima de comutação | 150 VCC |
| Capacidade de corrente | 2 A contínuos por grupo |
| Montagem | Montagem em trilho DIN ou painel |
Integração com redes determinísticas e escalabilidade da densidade de E/S
O módulo de saída binária 560B0R01 estabelece uma interface de comutação de alta densidade entre a unidade central de processamento e os equipamentos de atuação em campo. A velocidade integrada de comunicação do barramento do backplane permite tempos de resposta rápidos para a execução de comandos em redes determinísticas Profinet e EtherNet/IP, sem introduzir contenção no barramento ou latência de sinal. A alta integração de canais oferece densidade escalável de E/S em subracks compactos, enquanto os circuitos de memória integrados são compatíveis com o flash do firmware durante atualizações do sistema RTU.
Perguntas frequentes
P: Como os 16 canais de relé são isolados e agrupados eletricamente?
A: As 16 saídas de relé normalmente abertas, de polo único, são divididas em dois grupos distintos de oito canais, cada um compartilhando uma linha de retorno comum para o isolamento da tensão do grupo.
P: O módulo 560B0R01 pode ser substituído a quente durante a operação ativa do rack do sistema?
A: A substituição do módulo exige a desenergização das tensões dos relés de campo e da fonte de alimentação do subrack antes da inserção ou remoção, para evitar arcos elétricos e danos aos pinos do backplane.
P: Qual é a especificação máxima de tensão para os contatos do relé de saída?
A: Os contatos do relé suportam uma tensão máxima de comutação de 150 VCC, com uma faixa de tensão operacional entre 24 VCC e 125 VCC.
Diretrizes de instalação em campo
- Isole todas as tensões externas dos circuitos de campo e a alimentação do subrack do sistema antes de instalar ou remover o módulo.
- Respeite os limites de corrente dos grupos, garantindo que a corrente contínua em cada grupo de oito canais não exceda 2 A.
- Conecte diodos de supressão externos em paralelo às cargas CC indutivas para atenuar picos de tensão durante a abertura dos contatos do relé.
- Garanta o aterramento adequado do chassi por meio do trilho DIN ou da interface de montagem em painel, usando conexões curtas e de baixa impedância.
