Detalhes do Produto

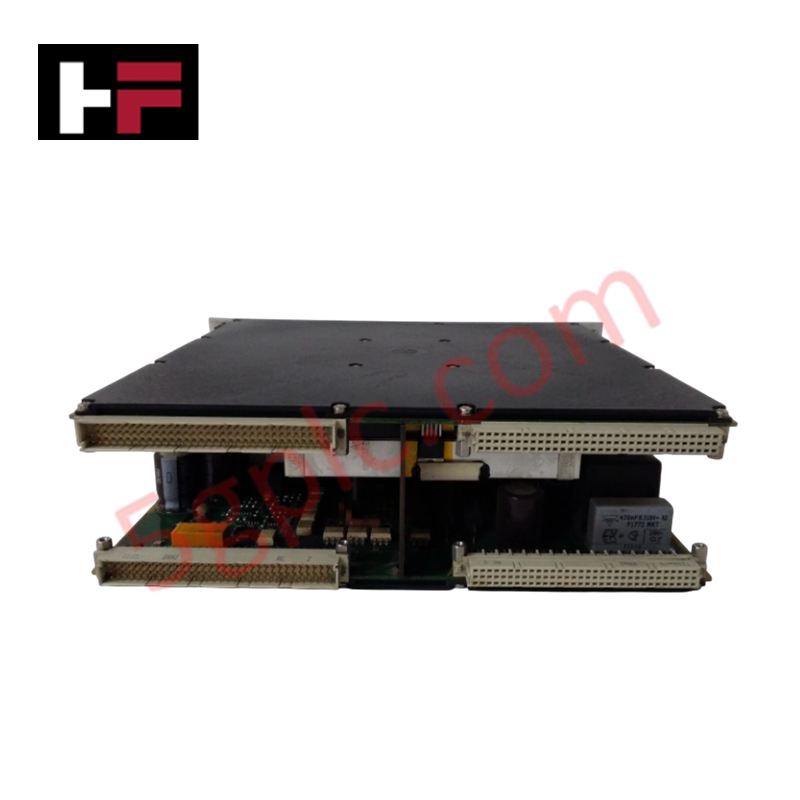

Configurado para regulação de alta tensão em sistemas de controle MicroNet, o Woodward 5501-467 (Placa de Fonte de Alimentação 5501-467) fornece execução elétrica direta da conversão de energia AC/DC para 5 VDC para arquiteturas Simplex.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 5501-467 |
| Marca | Woodward |
| Origem | Não especificada |
| Peso | 48 lbs (instalado no chassi) |
| Consumo de Energia | 180-264 VAC / Alta Tensão DC |
| Corrente de Saída (5 VDC) | 32 A a 55 °C (Máx) |
Perfis de Dissipação Térmica do Dissipador de Calor e Regulação de Carga
O módulo 5501-467 foi projetado para suportar cargas de corrente exigentes, fornecendo até 32 A a 55 °C de temperatura ambiente. O circuito interno incorpora perfis de dissipação térmica do dissipador de calor otimizados para operação contínua em ambientes de chassi MicroNet Plus ou MicroNet Simplex. A supressão de distorção harmônica é mantida na etapa de entrada para garantir saída DC estável durante flutuações na frequência da rede (47-63 Hz). Em cenários onde a tensão de entrada cai, o módulo mantém as características de retenção necessárias para a integridade do sistema Simplex (7 ms a 225 VDC). A gestão térmica eficaz é necessária para evitar redução de capacidade, pois a capacidade de saída diminui para 22,0 A a 65 °C.
Perguntas Frequentes
P: O 5501-467 pode ser utilizado em um sistema TMR (Triple Modular Redundant)?
R: Não. Esta placa de fonte de alimentação é exclusivamente compatível com arquiteturas de sistema Simplex. Não pode ser usada em um sistema MicroNet configurado como TMR.
P: O que significam os quatro indicadores LED na face frontal?
R: Os LEDs fornecem monitoramento em tempo real da saúde da fonte de alimentação. Isso inclui status de entrada e um indicador dedicado de falha da fonte de alimentação; qualquer estado não padrão requer verificação dos níveis de tensão de entrada e integridade do módulo.
Diretrizes para Instalação em Campo
- Fiação: Termine as conexões de entrada usando cabos 14 AWG ou 2,5 mm². Toda a fiação deve ser classificada para pelo menos 60 °C para cumprir os requisitos ambientais térmicos.
- Montagem no Chassi: Certifique-se de que a placa esteja corretamente posicionada dentro do chassi MicroNet Plus ou Simplex. Fixe todo o hardware de montagem para garantir contato elétrico com o backplane.
- Restrições de Altitude: A fonte de alimentação é classificada para operação em altitudes de até 4000 m. Consulte a documentação do sistema se operar em ambientes de ar de baixa densidade, pois a dissipação térmica pode ser afetada.
- Manutenção: Inspecione regularmente os LEDs do painel frontal. Se o indicador de falha da fonte de alimentação estiver ativo, realize uma verificação da tensão de entrada e inspecione o ambiente do gabinete para acúmulo excessivo de calor.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
