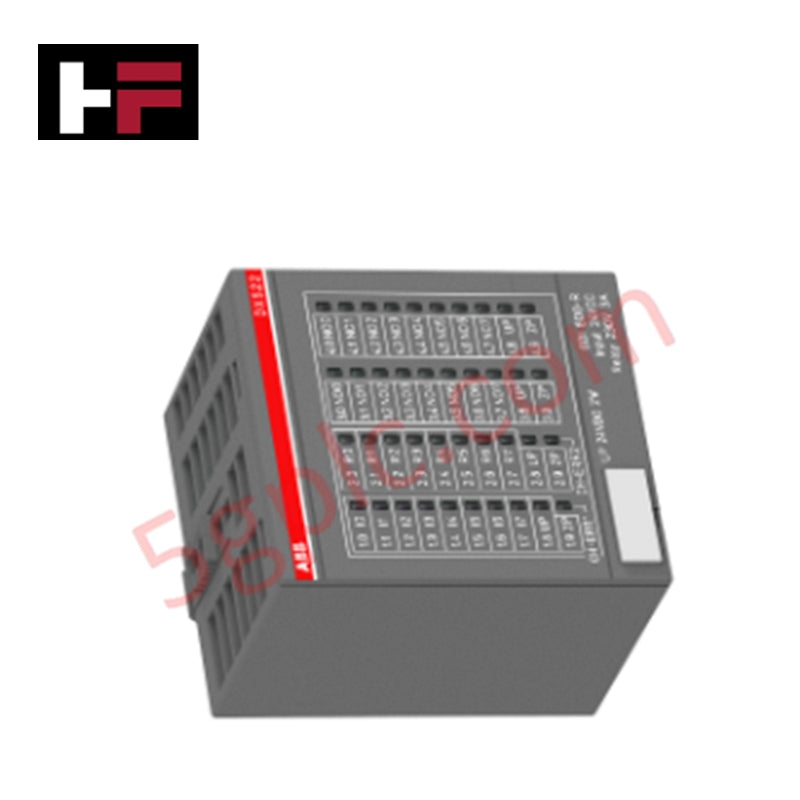

Módulo de E/S Analógico ABB AX522 1SAP250000R0001 AC500

Visão Geral do Produto

O ABB AX522 (1SAP250000R0001) funciona como um componente de expansão analógica de alta densidade dentro da família de E/S Distribuídas AC500. Este módulo integra 8 entradas analógicas multimodo e 8 saídas analógicas em um único invólucro compacto, oferecendo uma interface versátil para controle de processos complexos. Ele suporta uma ampla variedade de tipos de sinal, incluindo Tensão (U), Corrente (I) e Detectores de Temperatura por Resistência (RTD), além de capacidades de entrada digital. Fornecemos este módulo como 100% Novo e Original, garantindo que seus circuitos de controle industrial utilizem hardware certificado de fábrica para aquisição de dados de alta precisão.

Especificações Técnicas

O AX522 oferece processamento de sinal de alta resolução por meio dos seguintes parâmetros técnicos:

• Entradas Analógicas: 8 Canais (Configuráveis para U, I, RTD ou DI)

• Saídas Analógicas: 8 Canais (4x U/I + 4x U)

• Resolução: 13 bits (Entrada e Saída)

• Tipos de Sinal de Entrada: Tensão, Corrente, RTD (ex.: Pt100, Pt1000), Entrada Digital

• Tipos de Sinal de Saída: 4 Canais suportam Tensão/Corrente; 4 Canais suportam apenas Tensão

• Tensão de Alimentação: 24 V DC (faixa de 20,4 … 28,8 V DC)

• Consumo de Energia: 3,648 W (@Pcons)

• Grau de Proteção: IP20 (Invólucro)

• Temperatura de Operação: 0 °C a +60 °C (Montagem horizontal)

• Dimensões: 67,5 mm (L) x 76 mm (A) x 62 mm (P)

Vantagens de Engenharia

• Densidade de E/S Incomparável: Ao concentrar 16 pontos analógicos totais (8 entradas/8 saídas) em uma largura de 67,5 mm, o AX522 reduz significativamente o espaço necessário no trilho DIN. Essa arquitetura de alta densidade permite que os engenheiros ampliem as capacidades do sistema sem a necessidade de atualizar para painéis de controle maiores e mais caros.

• Versatilidade de Entrada Multi-Sinal: Cada um dos 8 canais de entrada suporta independentemente sinais de Tensão, Corrente e RTD. Essa flexibilidade elimina a necessidade de módulos especializados separados, simplificando a lista de materiais (BOM) e reduzindo o estoque de peças sobressalentes.

• Precisão de Alta Resolução: A conversão de 13 bits garante que o CLP receba dados detalhados dos sensores de campo. Essa resolução oferece a precisão necessária para circuitos sensíveis de controle de pressão, fluxo e temperatura em indústrias avançadas de manufatura e processos.

• Topografia de Instalação Flexível: O módulo suporta montagem tanto horizontal quanto vertical em trilhos DIN padrão TH35-15. Essa versatilidade acomoda diferentes layouts de painéis, embora os usuários devam aplicar a devida redução de carga para instalações verticais a fim de manter a estabilidade térmica.

• Integração Direta no Barramento de E/S: O AX522 conecta-se perfeitamente via barramento interno de E/S aos CPUs AC500 ou acopladores de barramento descentralizados. Essa ligação direta assegura alta velocidade de transferência de dados e feedback instantâneo de diagnóstico através do software AC500 Control Builder.

Perguntas Frequentes

• O AX522 requer uma Base Terminal específica?

  Sim. Você deve montar o AX522 em uma Base Terminal S500 compatível (como a TU515 ou TU516). A base gerencia a distribuição de energia 24V DC e a fiação física de campo, permitindo a substituição do módulo a quente sem interromper as conexões dos cabos.

• Posso usar as entradas analógicas como entradas digitais?

  Sim. O AX522 permite configurar as entradas analógicas como entradas digitais. Esse recurso oferece flexibilidade adicional quando seu projeto exige uma combinação de sensoriamento analógico e monitoramento simples de interruptores de limite no mesmo módulo.

• Qual é a altitude máxima de operação para este módulo?

  O AX522 mantém as especificações operacionais completas até uma altitude de 2000 metros. Para instalações acima dessa altura, entre em contato com nossa equipe técnica para orientações específicas sobre pressão atmosférica e refrigeração.

• Como o módulo trata a escala de temperatura RTD?

  O módulo processa sinais RTD (como Pt100 ou Pt1000) diretamente. Você configura o tipo de sensor no software AC500 Control Builder, que então realiza a linearização e converte a resistência em um valor de temperatura acessível pela lógica do CLP.
