Butiran Produk
Gambaran Produk

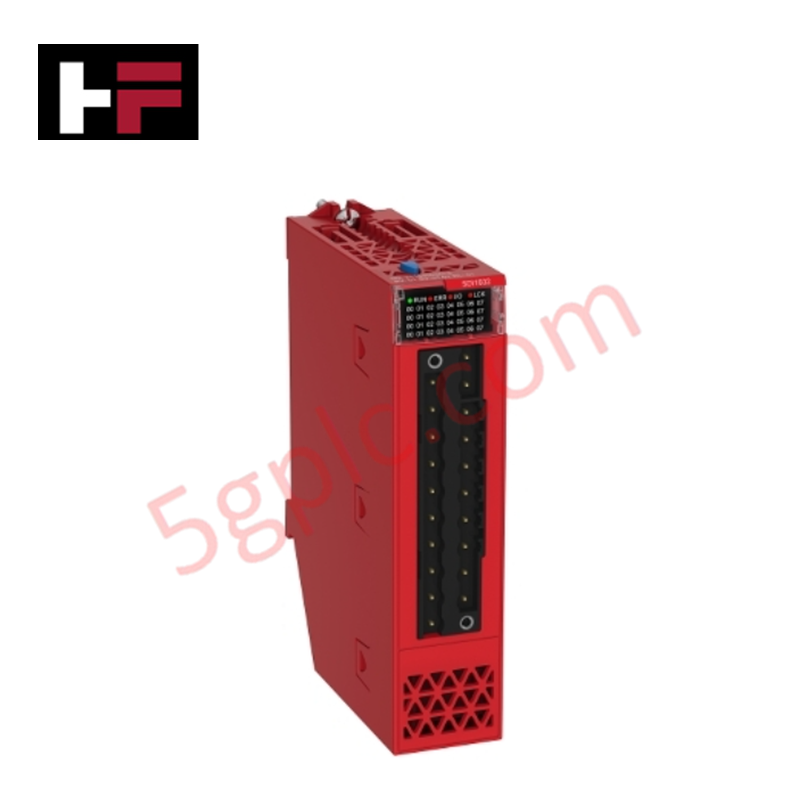

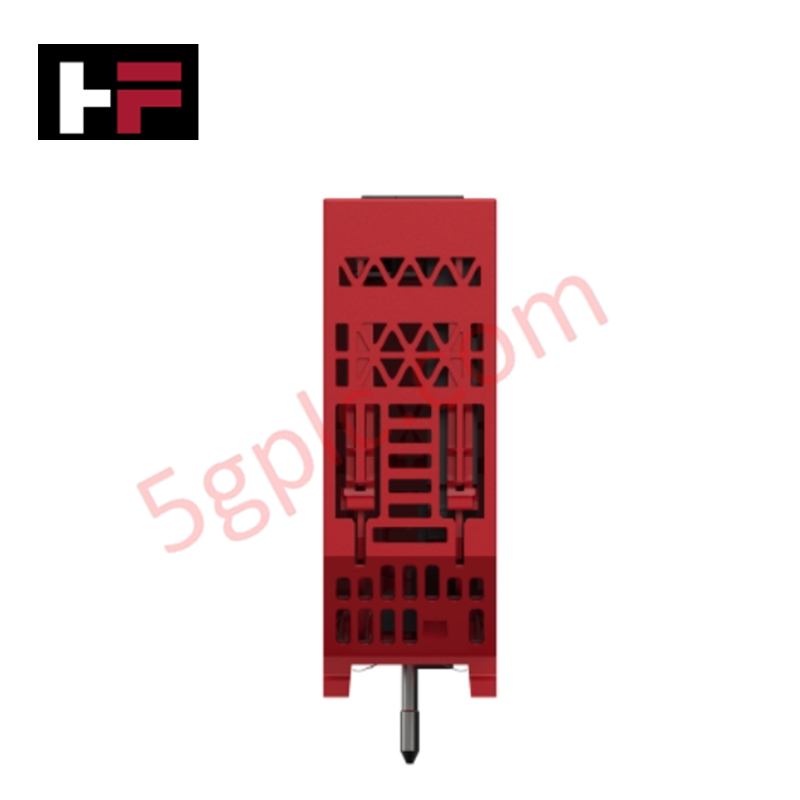

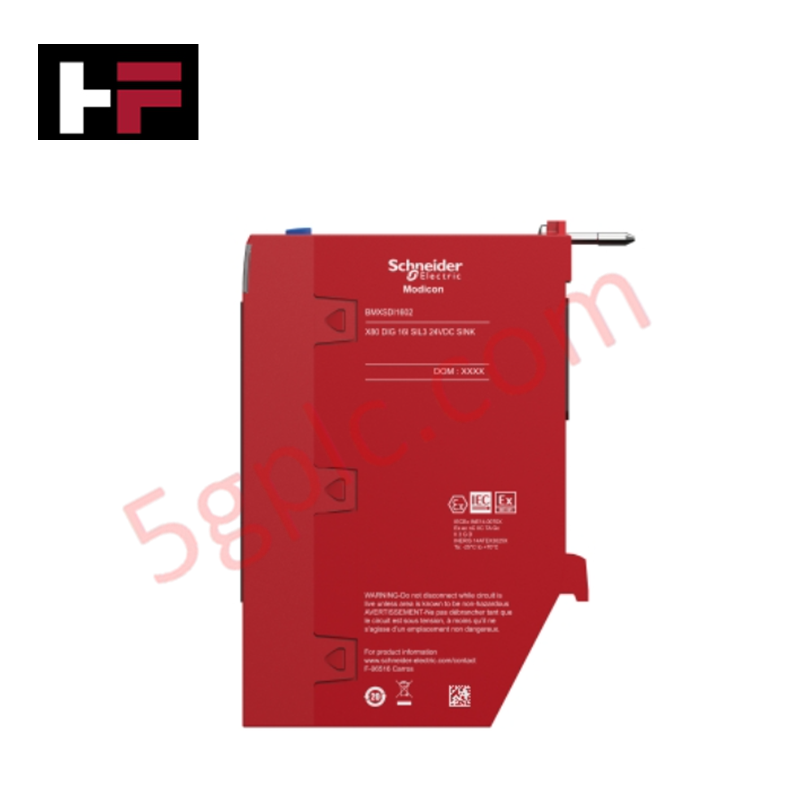

Schneider Electric BMXSDI1602 memantau dan menangkap keadaan isyarat binari dari sensor lapangan dalam platform PAC Modicon X80. Modul input diskret 16-saluran ini memproses perubahan status dari suis jarak dekat, butang tekan, interlock keselamatan, dan suis had dalam aplikasi industri yang mencabar. Dengan menterjemah keadaan sentuhan fizikal ke dalam bingkai logik digital yang bersih terus pada papan belakang X80, modul ini menggerakkan proses automasi deterministik merentasi sistem rawatan air, barisan pemasangan pembungkusan makanan, dan sistem pengendalian bahan.
Spesifikasi Teknikal
| Parameter | Nilai Spesifikasi Teknikal |
| Pengilang | Schneider Electric |
| Model | BMXSDI1602 |
| Julat Produk | Modicon X80 |
| Jenis Produk | Modul Input Diskret |
| Keadaan | 100% Baru Asal |
| Aplikasi Peranti | Aplikasi Industri |
| Bilangan Input | 16 |
| Voltan Input Nominal | 24 V DC (Tidak diasingkan antara saluran) |
| Logik Input Diskret | Logik positif (konfigurasi Sink) |
| Pematuhan Standard | Mematuhi IEC 60947-5-2 pada 24 V DC |
| Fleksibiliti Pendawaian Input | Menyokong sambungan sensor 2-wayar atau 3-wayar |
| Arus Input Diskret | 3.2 mA pada 24 V DC |
| Impedans Input | 7,500 Ohm |
| Penggabungan Input | Ya |
| Jenis Perlindungan Input | Perlindungan terbalik bersepadu |
| Rintangan Penebat | > 10 MOhm pada 500 V DC |
| Masa Respons Deterministik | 6 ms tipikal / 6 ms maksimum |
| Julat Bekalan Kuasa Sensor | 19…30 V DC |
| Penggunaan Arus Tipikal | 256 mA DC / 100 mA pada 24 V DC |
| Penyerapan Kuasa | Maksimum 3.57 W |
| Halangan Pengasingan Papan Belakang | 1500 V AC selama 1 minit (Antara saluran dan bas) |
| Masa Purata Antara Kegagalan | 265,000 Jam (MTBF) |
| Ambang Voltan Diagnostik |
< 14 V DC (Pengesanan kesalahan sensor) > 18 V DC (Status Sensor OK) |
| Isyarat Status Tempatan |
1 x LED Hijau: Modul RUN 16 x LED Hijau: Diagnostik saluran individu 1 x LED Merah: Ralat modul (ERR) 1 x LED Merah: Kesalahan I/O modul |
| Dimensi Produk (T x L x D) | 5.3 x 1.3 x 3.4 in (134.6 x 32 x 86 mm) |
| Berat Bersih Produk | 0.254 lb (0.115 kg) |
Kelebihan Kejuruteraan
-
Faktor Bentuk Ketumpatan Tinggi untuk Enklosur Sempit: Pembina panel sering menghadapi kekangan ruang yang ketat dalam kabinet kawalan terdesentralisasi. BMXSDI1602 menggabungkan 16 saluran input diskret ke dalam lebar rumah ultra-ramping 1.3 inci (32 mm). Seni bina ketumpatan tinggi ini mengurangkan jejak fizikal papan belakang yang diperlukan, membolehkan jurutera memasang fungsi tambahan dalam enklosur pemasangan mesin kecil atau kotak terminal yang sesak.
-
Diagnostik Status Bersepadu Multi-Titik: Visualisasi diagnostik pantas mengelakkan kelewatan penyelesaian masalah yang panjang semasa gangguan sensor yang tidak dijangka. Plat muka hadapan BMXSDI1602 menggabungkan susunan 16 LED saluran hijau individu yang dipadankan dengan lampu ralat modul merah (ERR) dan lampu kesalahan I/O. Juruteknik penyelenggaraan dapat mengenal pasti litar lapangan yang rosak, sentuhan pintas, atau kegagalan sensor fizikal dengan segera terus di lantai kilang tanpa perlu menyambungkan PC pengaturcaraan.
-
Penjejakan Ambang Voltan Sensor Proaktif: Kuasa lapangan yang berubah-ubah atau kabel yang rosak sering menyebabkan isyarat gelung kawalan berselang-seli. Modul ini menggabungkan litar pemantauan voltan dalaman automatik yang menetapkan halangan logik yang jelas. Jika tahap kuasa input jatuh di bawah 14 V DC, modul mencetuskan bendera ralat sensor. Setelah voltan lapangan naik melebihi 18 V DC, sistem membenarkan status sensor OK, menghalang peralihan isyarat yang tidak menentu semasa lonjakan kuasa rendah.
-
Perlindungan Galvanik Potensi Tinggi 1500 V: Transient voltan tinggi, bunyi elektrik dari pemacu frekuensi berubah (VFD) berdekatan, atau litar pintas langsung pada wayar lapangan luaran boleh memusnahkan pemproses logik hiliran. Walaupun 16 saluran berkongsi laluan pulangan dalaman biasa, modul meletakkan halangan pengasingan galvanik AC 1500 V yang kukuh antara blok terminal input dan bas backplane X80 utama. Halangan potensi tinggi ini menutup bunyi lapangan berat, memastikan pemproses PAC pusat selamat.
-
Keselamatan Pendawaian Polarity Terbalik Asli: Jadual projek yang dipercepatkan meningkatkan kemungkinan kesilapan pendawaian lapangan secara tidak sengaja semasa operasi pentauliahan. BMXSDI1602 mengelakkan kerosakan komponen dengan menyematkan perlindungan polarity terbalik berwayar keras terus ke dalam rangkaian inputnya. Jika kru pendawaian lapangan terbalikkan talian kuasa 24 V DC positif dan negatif pada blok terminal, diod keselamatan akan memotong kuasa gelung dengan segera untuk mengelakkan kemusnahan perkakasan.
Soalan Lazim
-
Adakah modul input BMXSDI1602 ini barang baru 100%?
Ya. Kami membekalkan modul ini secara eksklusif sebagai barang baru 100%, asal dan disegel dari kilang. Unit tiba dalam kotak asal Schneider Electric, lengkap dengan kod bar kilang, pembalut anti-statik asal, dan antara muka sentuhan terminal yang bersih.
-
Adakah modul ini menyediakan pengasingan berasingan antara setiap 16 salurannya?
Tidak. Saluran berkongsi laluan pulangan elektrik biasa di sisi terminal (tidak diasingkan antara saluran). Walau bagaimanapun, modul ini menyediakan pengasingan AC 1500 V selama 1 minit antara kumpulan saluran input dan bas backplane dalaman untuk melindungi logik pemprosesan PLC utama daripada lonjakan lapangan luaran.
-
Apakah jenis kabel sensor yang diterima modul ini untuk penggunaan lapangan?
Litar input menyesuaikan dengan kedua-dua sensor 2-wayar dan 3-wayar (seperti gaya NPN atau sentuhan kering yang disambungkan untuk logik sink positif) yang mematuhi IEC 60947-5-2. Anda boleh menyambungkan sensor lapangan menggunakan blok terminal boleh tanggal 20-pin standard (jenis skru atau spring), atau menggunakan kordset pra-bentuk untuk mengurangkan masa pemasangan panel.
-
Apakah masa penukaran logik untuk perubahan keadaan isyarat aktif?
BMXSDI1602 mempunyai tingkap penapisan tindak balas tipikal dan maksimum yang sama iaitu 6 milisaat. Masa tetap ini meredamkan pantulan sentuhan dari suis mekanikal dan relay industri, memastikan isyarat digital yang bersih dan tanpa pantulan masuk ke dalam gelung aplikasi pengawal.
