Butiran Produk

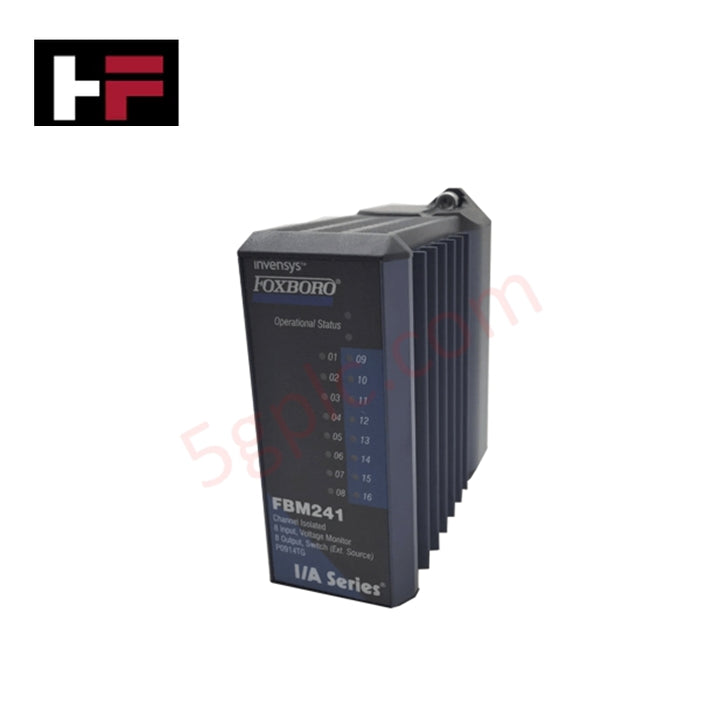

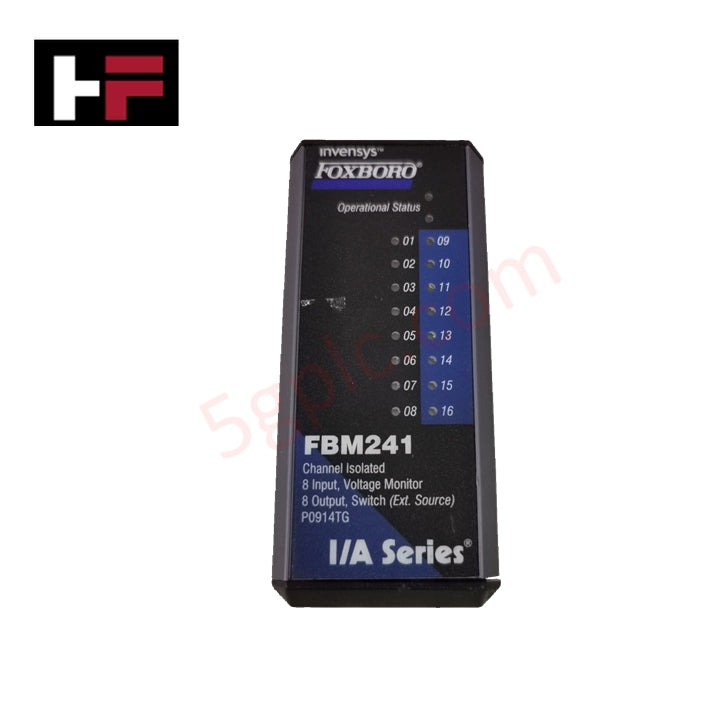

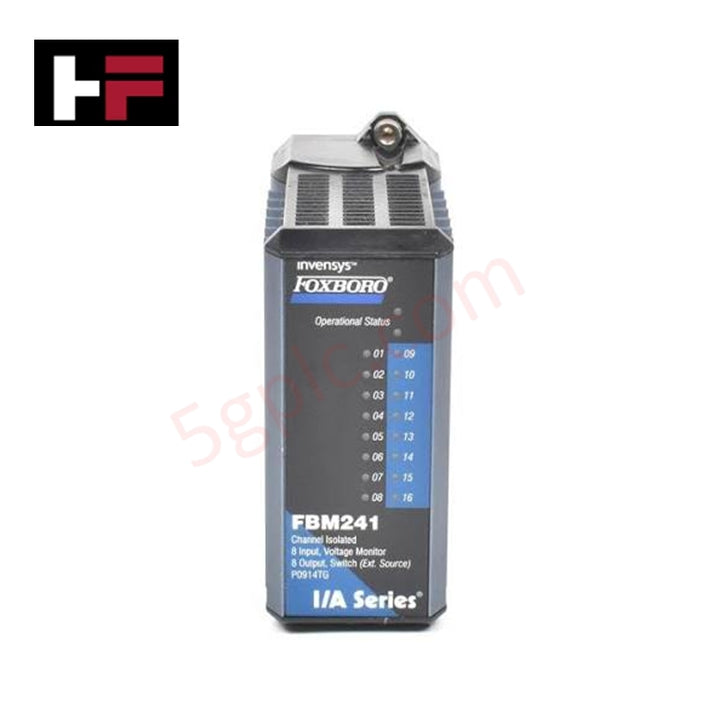

Modul I/O Diskret Siri I/A Foxboro FBM241c P0914WM
Foxboro FBM241c P0914WM, yang turut dikatalogkan sebagai Modul Antara Muka I/O Diskret FBM241c, berfungsi sebagai komponen perkakasan khusus untuk penderiaan sentuhan 24 VDC dan pensuisan diskret 15-60 VDC dalam platform DCS Siri 200 Foxboro I/A Series.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | FBM241c P0914WM |
| Jenama | Foxboro / Schneider Electric |
| Asal | USA |
| Berat | 0.34 kg |
| Dimensi | 11.0 cm x 11.5 cm x 4.5 cm |
| Suhu Operasi | -20 hingga +70 darjah C |
| Penggunaan Kuasa | Maksimum 5 W (Pelesapan Haba 6 W) |
| Platform Sistem | Foxboro I/A Series Siri 200 |
| Saluran Input | 8 input penderiaan sentuhan (voltan pembasahan 24 VDC +/-15%) |
| Saluran Output | 8 output suis diskret (15 hingga 60 VDC, 2 A setiap saluran) |
| Voltan Pengasingan | 600 VAC selama 1 minit (antara saluran dan bumi) |
Protokol Gelung HART 4-20 mA & Pengasingan Antara Saluran
FBM241c P0914WM menggabungkan pengasingan saluran individu 600 VAC merentasi kesemua 8 litar input dan 8 litar output untuk mengasingkan transien medan serta menyekat arus gelung bumi. Saluran input mempunyai penapisan digital boleh dikonfigurasikan (4, 8, 16 atau 32 ms) bagi menghapuskan lantunan sentuhan daripada suis medan. Beroperasi melalui Modul Fieldbus 2 Mbps berlebihan, modul ini menyelaraskan pemprosesan isyarat diskret dengan Pemproses Fieldbus (FCP) sambil mengurus pengagihan kuasa gelung luaran kepada penggerak diskret berketumpatan tinggi dan titik sentuhan.
Soalan Lazim
S: Bagaimanakah FBM241c P0914WM menapis hingar yang disebabkan oleh lantunan sentuhan mekanikal pada saluran input?
J: Modul ini mempunyai masa penapis input digital yang boleh dikonfigurasikan melalui perisian kepada 4, 8, 16 atau 32 ms, membolehkan jurutera menyahlantunkan sentuhan medan sebelum perubahan keadaan dihantar kepada logik kawalan.
S: Apakah keupayaan pensuisan maksimum untuk saluran output diskret?
J: Setiap daripada 8 saluran output diskret menerima kuasa medan luaran daripada 15 hingga 60 VDC dan boleh menukar sehingga maksimum 2 A setiap saluran, dengan arus kebocoran keadaan mati dihadkan kepada 0.1 mA.
Garis Panduan Pemasangan Medan
Jurutera mesti memasang FBM241c P0914WM pada plat asas modular standard yang dipasang pada rel DIN atau di dalam kepungan rak 19 inci. Halakan pendawaian medan terus ke pemasangan penamatan yang sepadan, dan pastikan pemisahan fizikal sepenuhnya antara talian isyarat DC diskret dengan kuasa pengagihan AC voltan tinggi. Ketatkan semua skru penahan plat asas dengan kukuh untuk mewujudkan pembumian elektrik rintangan rendah kepada casis kabinet, sekali gus melindungi penghalang pengasingan dalaman daripada nyahcas elektrostatik yang teruk.
