Butiran Produk
Gambaran Produk

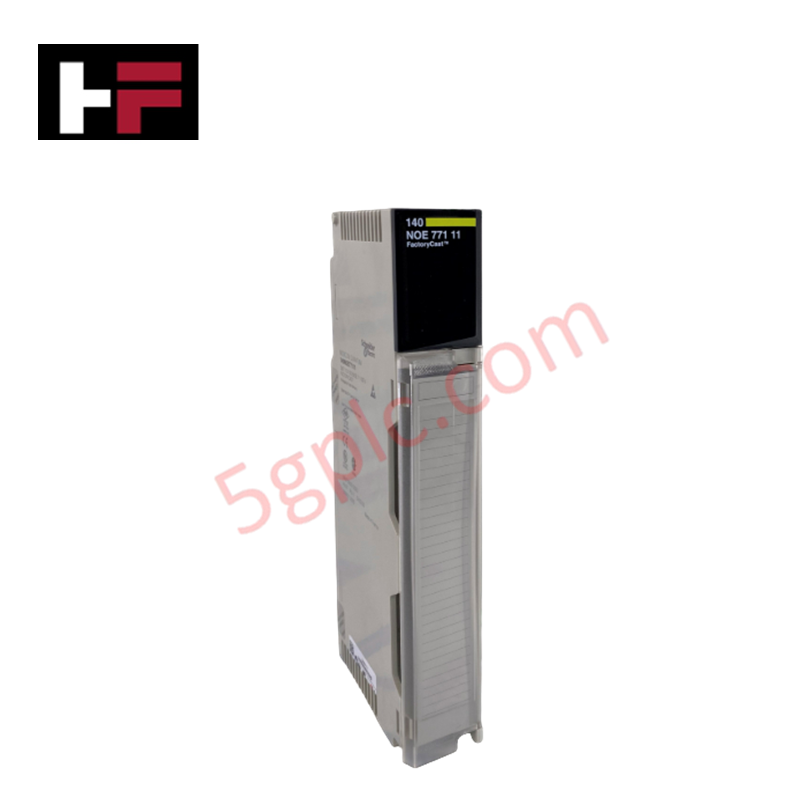

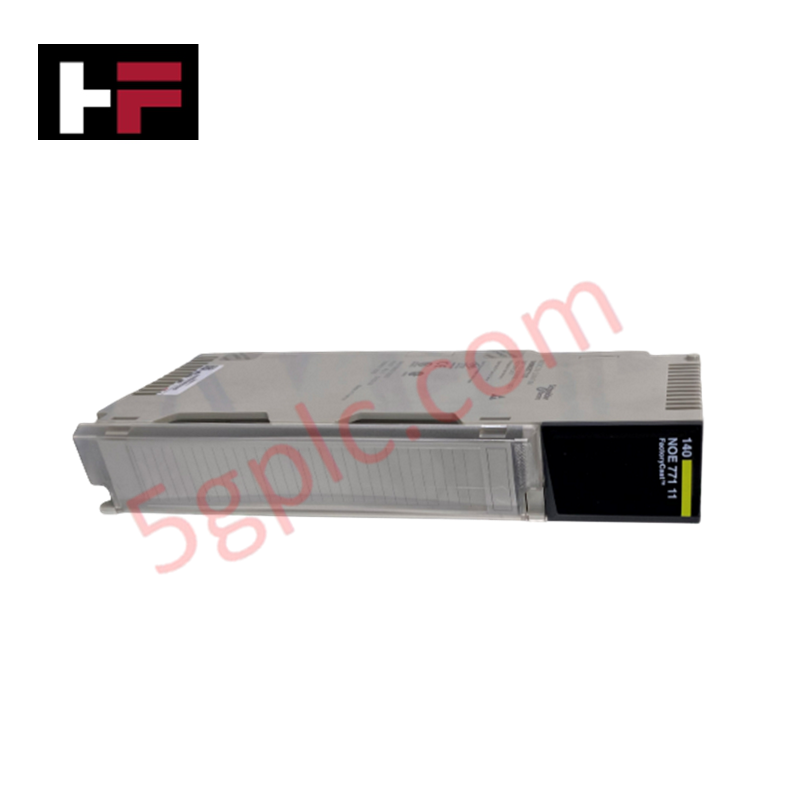

Schneider Electric 140NOE77111 menubuhkan pautan rangkaian Ethernet TCP/IP berkelajuan tinggi dan deterministik dalam platform automasi Modicon Quantum. Modul komunikasi format standard ini memperkenalkan keupayaan rangkaian Transparent Ready terus ke rak pengawal. Dengan beroperasi sebagai pelayan web Kelas C30, modul ini mengurus pengimbasan I/O masa nyata, pemesejan peer-to-peer berkapasiti tinggi, dan diagnostik terbenam. Ia mengintegrasikan backplane kilang warisan dengan infrastruktur Ethernet tahap perusahaan di seluruh kemudahan air perbandaran, kompleks petrokimia, dan stesen penjanaan kuasa berkapasiti tinggi.
Spesifikasi Teknikal
| Parameter | Spesifikasi Teknikal Nilai |
| Pengilang | Schneider Electric |
| Model | 140NOE77111 |
| Julat Produk | Platform Automasi Modicon Quantum |
| Jenis Produk | Modul Rangkaian Ethernet TCP/IP |
| Keadaan | 100% Baru Asal |
| Kelas Pelayan Web | Kelas C30 |
| Perkhidmatan Web Terbenam | Penonton rak, diagnostik boleh konfigurasikan FactoryCast, penyunting data |
| Perkhidmatan Komunikasi Teras | Pengurusan lebar jalur, penyegerakan masa NTP, pengurusan rangkaian SNMP, pengimbasan I/O, pemesejan Modbus TCP, pemberitahuan e-mel SMTP, pelayan FDR, Data Global |
| Antara Muka Fizikal |
1 x penyambung MT/RJ (100BASE-FX gentian optik) 1 x penyambung RJ45 (10BASE-T/100BASE-TX pasangan berpintal tembaga) |
| Kadar Pemindahan Data | Autosensing 10/100 Mbit/s |
| Sokongan Redundansi Rangkaian | Ya - berintegrasi dengan seni bina redundan Hot Standby |
| Bekalan Kuasa Modul | Mengambil kuasa terus dari rak backplane |
| Penggunaan Arus | 750 mA pada 5 V DC |
| Saiz Format Modul | Format Quantum satu slot standard |
| Berat Bersih Produk | 0.761 lb (0.345 kg) |
Kelebihan Kejuruteraan
-

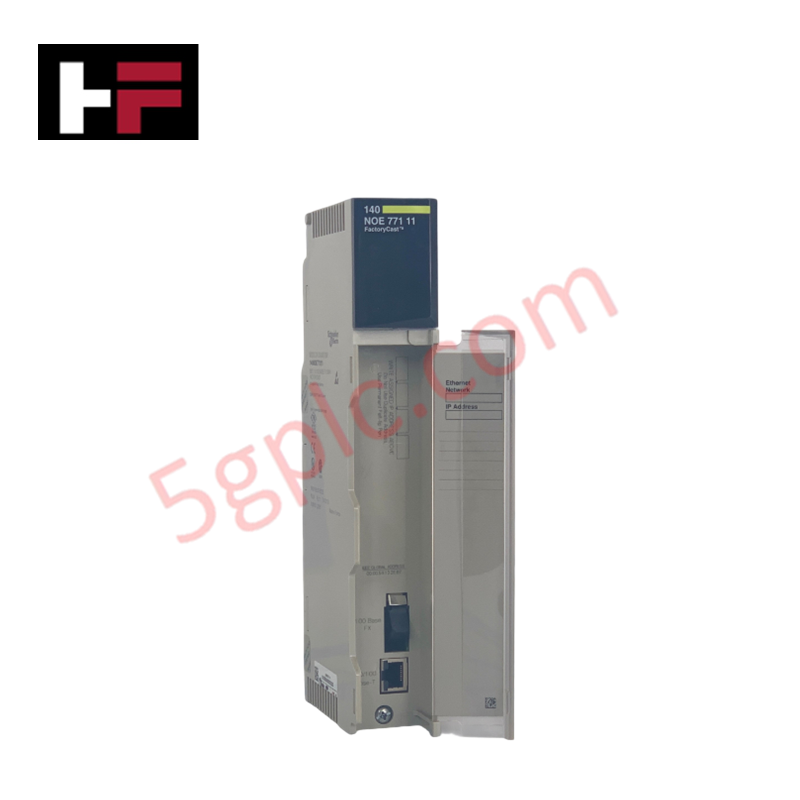

Fleksibiliti Media Antara Muka Fizikal Berganda: Lantai loji yang keras menghadirkan cabaran pendawaian fizikal yang pelbagai, dari larian luar jarak jauh hingga jumper kabinet setempat. 140NOE77111 mengandungi kedua-dua port gentian optik MT/RJ 100BASE-FX dan port pasangan berpintal tembaga RJ45 10/100BASE-TX standard. Antara muka gentian optik membolehkan jurutera menjalankan kabel data terus melalui medan bunyi tinggi tanpa menggunakan penukar media luaran, menekan gangguan elektromagnetik (EMI).
-
Pengimbasan I/O Berkelajuan Tinggi Autonomi: Peralihan peranti lapangan ke Ethernet industri sering menyebabkan isu kelewatan yang teruk jika CPU utama mengendalikan setiap paket. 140NOE77111 mempunyai pemproses onboard bebas yang menguruskan perkhidmatan pengimbasan I/O secara autonomi. Modul ini sentiasa menyegarkan pembolehubah input dan output melalui Modbus TCP/IP tanpa membebankan gelung pemprosesan pengawal utama, mengekalkan masa imbasan logik yang pantas.
-
Platform Diagnostik Terbenam Kelas C30: Personel penyelenggaraan loji memerlukan akses segera kepada log status semasa waktu henti lapangan yang tidak dijangka. Modul ini menanamkan pelayan web Transparent Ready Kelas C30 yang dilengkapi diagnostik yang dikonfigurasikan kilang, penyunting data interaktif, dan penonton rak visual animasi. Operator membuka pelayar web standard pada mana-mana komputer riba yang disambungkan ke rangkaian untuk memeriksa kesihatan perkakasan modul fizikal, mengubah suai daftar, dan mengesan kesilapan tanpa memasang perisian pengaturcaraan PLC khusus.
-
Automasi Penggantian Peranti Rosak (FDR): Kru penyelenggaraan lapangan boleh menyebabkan gangguan berpanjangan jika mereka salah konfigurasi tetapan perkakasan pengganti. 140NOE77111 bertindak sebagai pelayan FDR aktif. Apabila juruteknik memasukkan I/O drop atau pemacu baru ke dalam gelung rangkaian, modul ini secara automatik mengesan unit pengganti, menetapkan alamat IP yang telah ditetapkan, dan menyalurkan konfigurasi operasi yang disimpan ke perkakasan, mempercepatkan masa pemulihan.
-
Penyelarasan Hot Standby Ketersediaan Tinggi: Operasi proses kritikal, termasuk pemprosesan kimia atau penjanaan stim, tidak boleh menanggung titik kegagalan rangkaian tunggal. Kad komunikasi ini berintegrasi dengan sistem pemproses sandaran Hot Standby Modicon Quantum. Jika berlaku kesilapan perkakasan utama, modul beralih komunikasi dengan lancar ke nod sandaran sekunder dalam beberapa milisaat, mengekalkan penghantaran data yang tidak terputus ke sistem SCADA pusat.
Soalan Lazim
-
Adakah modul komunikasi 140NOE77111 ini barang baru 100%?
Ya. Kami membekalkan produk ini secara ketat sebagai barang baru 100%, asal dan disegel dari kilang. Modul dihantar dalam pembungkusan asal Schneider Electric yang asli, dengan semua beg anti-statik, label korporat, dan kod bar penjejakan kawalan kualiti kilang yang utuh.
-
Bolehkah saya menggunakan port gentian optik dan port tembaga RJ45 secara serentak untuk menjambatani rangkaian?
Tidak. 140NOE77111 menyediakan laluan sambungan berganda ini sebagai pilihan perkakasan yang boleh dipilih untuk memenuhi keperluan pendawaian lapangan anda. Ia beroperasi sebagai antara muka nod rangkaian tunggal dan tidak berfungsi sebagai suis rangkaian port berganda bebas atau jambatan media.
-
Bagaimana perkhidmatan Protokol Masa Rangkaian (NTP) memberi manfaat kepada rangkaian kawalan saya?
Perkhidmatan NTP terintegrasi menyelaraskan jam tempatan semua peranti yang disambungkan di seluruh rangkaian Ethernet dengan sumber jam masa utama. Penyelarasan ini memastikan bahawa apabila urutan peristiwa atau amaran perkakasan berlaku di seluruh rak pengawal teragih, sistem anda merekodkan fail berstempel masa tepat untuk analisis kesilapan hiliran yang tepat.
-
Di manakah modul menerima kuasa operasinya semasa pemasangan?
140NOE77111 menarik jumlah arus elektrik operasi sebanyak 750 mA pada 5 V DC terus dari bas belakang Modicon Quantum standard. Anda tidak perlu menyambungkan wayar kuasa tambahan luaran atau memasang blok terminal bebas pada pelat muka modul untuk memulakan operasi.
