Butiran Produk

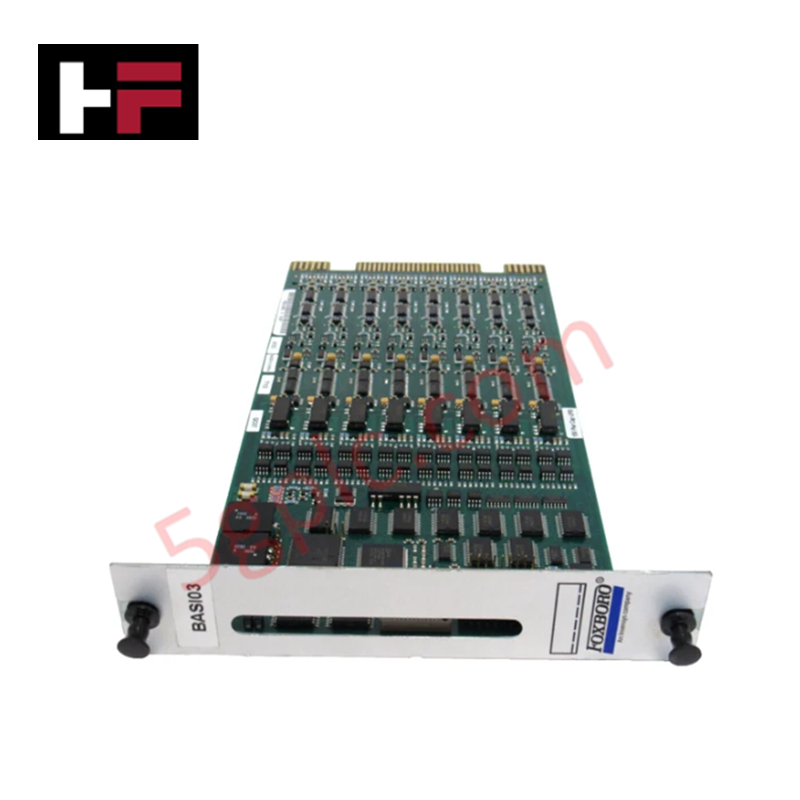

Foxboro P0914RD, yang turut disenaraikan sebagai Modul PLC BASI03 P0914RD, berfungsi sebagai komponen perkakasan khusus untuk pemerolehan isyarat I/O berkelajuan tinggi dan pelaksanaan logik dalam sistem kawalan Foxboro BASI03. Beroperasi pada bekalan nominal 24 VDC, modul ini mengurus pemprosesan data masa nyata merentasi 16 input digital, 8 input analog dan 16 output digital melalui antara muka komunikasi Ethernet, RS485 dan USB terbina dalam.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | P0914RD |
| Jenama | Foxboro |
| Asal | AS |
| Berat | 100 g |
| Dimensi | 100 x 50 x 20 mm |
| Suhu Operasi | -40 deg C hingga +70 deg C |
| Penggunaan Kuasa | Voltan input nominal 24 VDC |
| Input Digital | 16 saluran |
| Input Analog | 8 saluran |
| Output Digital | 16 saluran |
| Port Komunikasi | Ethernet, RS485, USB |
| Platform Sistem | Siri Foxboro BASI03 |
Pengasingan Saluran ke Saluran dan Kesalinghubungan Protokol Gelung
Modul Foxboro P0914RD BASI03 menggabungkan litar saluran ke saluran yang diasingkan secara galvanik merentasi 8 saluran input analognya bagi mengelakkan pembentukan gelung bumi dan menindas hingar elektrik mod sepunya. Pengkondisian isyarat medan bersepadu memastikan keserasian penuh dengan instrumen protokol gelung 4-20 mA HART, mengekalkan ketepatan isyarat sepanjang kitaran imbasan berkelajuan tinggi serta mengelakkan hanyutan rujukan terma pada terminal pampasan simpang sejuk (CJC).
Soalan Lazim
S: Bagaimanakah sambungan komunikasi diwujudkan pada modul P0914RD?
J: Modul ini menyediakan antara muka Ethernet, RS485 dan USB terbina dalam, yang membolehkan komunikasi bas medan, akses pengaturcaraan dan penyepaduan rangkaian dilakukan secara serentak.
S: Apakah julat input kuasa yang disokong oleh perkakasan P0914RD?
J: Modul ini beroperasi secara langsung daripada rel kuasa industri 24 VDC standard dan memerlukan pengagihan DC medan yang dikawal selia untuk prestasi litar yang optimum.
Garis Panduan Pemasangan Medan
Pasang modul P0914RD pada rel DIN atau plat pemasangan kepungan di dalam kabinet kawalan tertutup, dengan memastikan kelegaan pengudaraan menegak yang mencukupi di atas dan di bawah perumah modul. Sahkan bahawa bekalan kuasa utama telah dinyahtenagakan dan disahkan pada 24 VDC sebelum menyambungkan pendawaian terminal.
Halakan kabel bersiri Ethernet berkelajuan tinggi dan RS485 dalam saluran pasangan terpiuh berperisai yang berasingan daripada kabel kuasa AC dan pemacu motor. Sambungkan perisai kabel terus ke palang pembumian casis panel, dengan memastikan semua penembusan saluran kepungan logam mengekalkan sekurang-kurangnya 5 ulir penuh yang bercantum pada kelengkapan sambungan NPT.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
