Butiran Produk

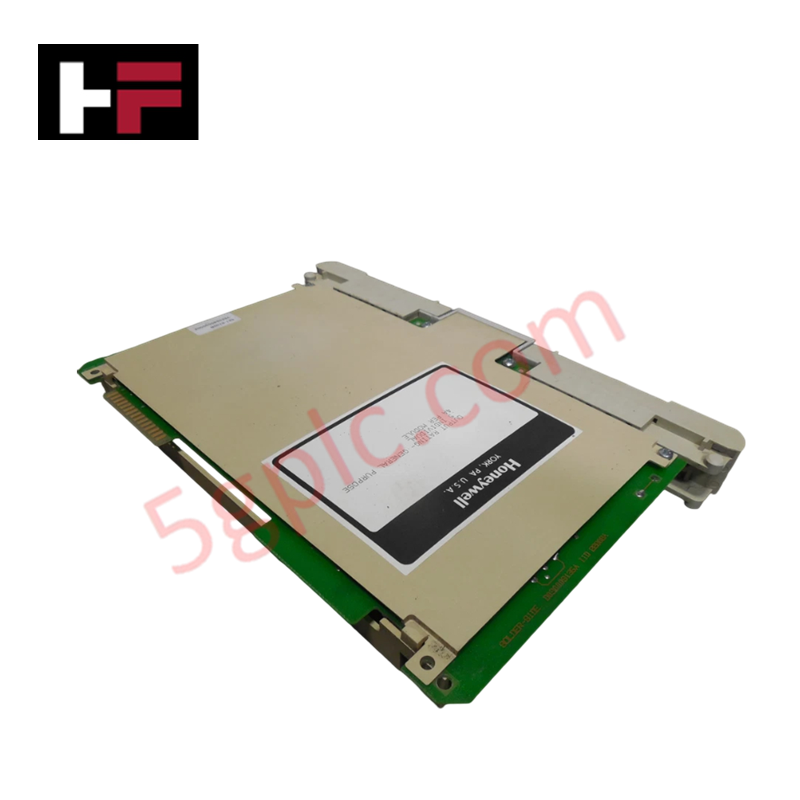

Direka untuk penggerakan isyarat diskret 90–130 VDC dalam platform pengawal siri Honeywell IPC 620, Honeywell 621-6700R (Modul Output Digital 621-6700R) menyediakan pelaksanaan fizikal/elektrik secara langsung. Modul antara muka diskret 8 titik ini menyalurkan isyarat logik kawalan terus kepada beban medan voltan tinggi. Pensuisan elektrik beroperasi dalam ambang DC khusus, memacu geganti luaran, solenoid dan penyentuh merentasi seni bina satah belakang pengawal.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 621-6700R |
| Jenama | Honeywell |
| Asal | AS |
| Berat | 0.65 kg |
| Dimensi | 210 mm x 125 mm x 35 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 4.5 W |
| Jenis Modul | Modul Output Digital |
| Bilangan Output | 8 titik (terasing) |
| Julat Voltan | 90–130 VDC |
| Kadar Arus | 0.5 A maksimum setiap titik |
| Jenis Output | Pensuisan DC Diskret |
Pengasingan Saluran-ke-Saluran
621-6700R mempunyai parameter pengasingan saluran-ke-saluran untuk menghalang gelung bumi dan penyebaran hingar elektrik merentasi bas satah belakang. Pemisahan galvanik antara litar medan individu memastikan penindasan cakap silang semasa operasi pensuisan voltan tinggi. Penghalang pengasingan ini melindungi bas logik rak dalaman daripada lonjakan voltan di sisi medan, daya gerak elektrik balas induktif dan gangguan transien mod sepunya semasa penggerakan beban diskret berterusan.
Soalan Lazim
S: Bolehkah modul 621-6700R ditukar ketika panas semasa satah belakang rak bertenaga?
J: Tidak. Penukaran ketika panas dilarang sama sekali. Bekalan kuasa rak utama mesti dinyahdayakan sepenuhnya sebelum memasukkan atau menanggalkan modul bagi mengelakkan arka elektrik, kerosakan logik satah belakang atau kerosakan perkakasan.
S: Apakah had pengasingan utama antara saluran pada kad output ini?
J: Saluran individu mengekalkan pengasingan galvanik yang direka untuk menghapuskan cakap silang dan menghalang perbezaan potensi bumi daripada menjejaskan litar pensuisan bersebelahan semasa operasi.
S: Apakah kadar arus berterusan maksimum bagi setiap titik output individu?
J: Setiap saluran output menyokong beban induktif atau rintangan berterusan maksimum 0.5 A merentasi julat voltan operasi 90–130 VDC.
Garis Panduan Pemasangan Medan
- Matikan semua kuasa casis utama dan sahkan bahawa talian bekalan sumber kuasa medan input telah diasingkan sebelum memasukkan kad.
- Sejajarkan tepi kad modul dengan rel panduan yang ditetapkan pada slot casis IPC 620, kemudian tekan dengan kukuh sehingga penyambung satah belakang terkunci pada tempatnya.
- Pastikan kekutuban pendawaian DC dipatuhi dengan ketat pada blok terminal sebelum menghidupkan litar medan.
- Asingkan kabel beban voltan tinggi 90–130 VDC daripada talian logik DC voltan rendah dan talian komunikasi menggunakan laluan salur yang berasingan.
- Ketatkan terminal pendawaian medan mengikut had tork yang ditetapkan bagi mengelakkan sentuhan berintangan tinggi akibat getaran mekanikal.
- Sambungkan semua perisai kabel kepada bar bas bumi medan satu titik khusus yang mempunyai impedans rendah.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
