Butiran Produk

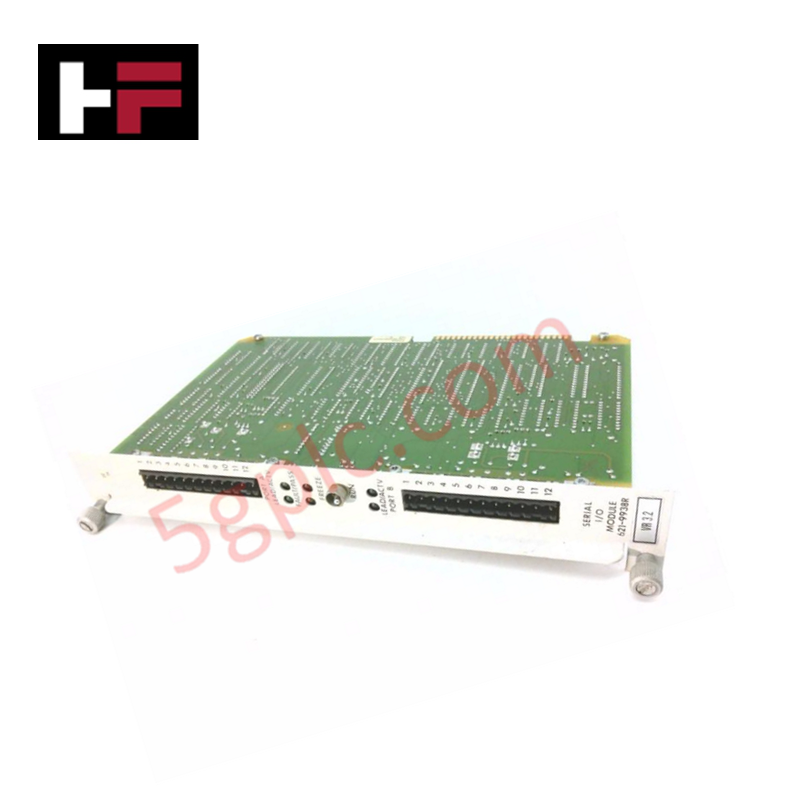

Honeywell 621-621-9938R, yang turut disenaraikan sebagai Modul I/O Bersiri 621-9938R, berfungsi sebagai komponen perkakasan khusus untuk mengawal fail kad I/O bersiri dan mengurus komunikasi bas berlebihan dalam rak sistem PLC Honeywell IPC 620. Modul ini bersambung terus kepada Modul Pautan Bersiri 621-9939 (SLM) untuk mewujudkan saluran telemetri bersiri tahan kerosakan. Perintah logik dihantar melalui satah belakang untuk melaksanakan pertukaran data bersiri berkelajuan tinggi serta mengekalkan penyegerakan saluran antara rak pengawal.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 621-9938R |
| Jenama | Honeywell |
| Asal | Amerika Syarikat |
| Berat | 1.85 paun (0.84 kg) |
| Dimensi | 210 mm x 125 mm x 35 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | 4.2 W |
| Jenis Modul | Modul Antara Muka I/O Bersiri |
| Seni Bina | Antara Muka Komunikasi Bersiri Berlebihan |
| Perkakasan Antara Muka | Modul Pautan Bersiri Honeywell 621-9939 (SLM) |
Pengasingan Saluran ke Saluran
621-9938R menggabungkan penghalang pengasingan saluran ke saluran merentasi saluran komunikasi bersirinya untuk mengelakkan gelung bumi dan melindungi logik satah belakang daripada hingar talian. Pengasingan galvanik bersepadu melindungi talian penghantaran bersiri daripada lonjakan voltan mod sepunya dan gangguan elektromagnet yang terhasil dalam konduit lapangan. Seni bina terasing ini mengekalkan integriti bingkai data semasa jabat tangan bersiri berkelajuan tinggi merentasi pautan komunikasi utama dan berlebihan.
Soalan Lazim
S: Bolehkah modul 621-9938R ditukar semasa hidup ketika rak IPC 620 berkuasa?
J: Tidak. Kuasa kepada casis mesti dimatikan sepenuhnya sebelum modul dimasukkan atau dikeluarkan bagi mengelakkan kerosakan komunikasi satah belakang dan transien elektrik.
S: Bagaimanakah modul 621-9938R beroperasi dalam topologi sistem berlebihan?
J: Modul ini mengurus timbang tara bas bersiri dan menyelaraskan pemindahan data secara automatik dengan antara muka SLM 621-9939 sekunder untuk memastikan kesinambungan pertukaran apabila berlaku kegagalan tanpa kehilangan isyarat.
S: Apakah protokol antara muka yang disokong untuk kawalan fail kad bersiri?
J: Modul ini melaksanakan protokol bersiri satah belakang proprietari Honeywell IPC 620, lalu mewujudkan komunikasi bersiri berkelajuan tinggi dan kebal hingar merentasi subfail rak setempat dan jauh.
Garis Panduan Pemasangan Lapangan
- Putuskan kuasa rak utama dan sumber kuasa lapangan sebelum memasukkan 621-9938R ke dalam slot casis IPC 620.
- Sejajarkan papan litar modul dengan panduan kad rak atas dan bawah, kemudian tekan dengan kuat sehingga terpasang pada penyambung satah belakang.
- Sambungkan kabel antara muka bersiri kepada penyambung hadapan khusus, kemudian ketatkan skru ibu jari untuk memastikan pembumian perisai berterusan.
- Asingkan kabel komunikasi bersiri daripada konduktor kuasa AC dan pendawaian beban DC voltan tinggi bagi mengurangkan gandingan induktif.
- Bumikan semua perisai kabel kepada bar bumi bumi galangan rendah satu titik di titik kemasukan kepungan.
