Butiran Produk
Deskripsi Produk

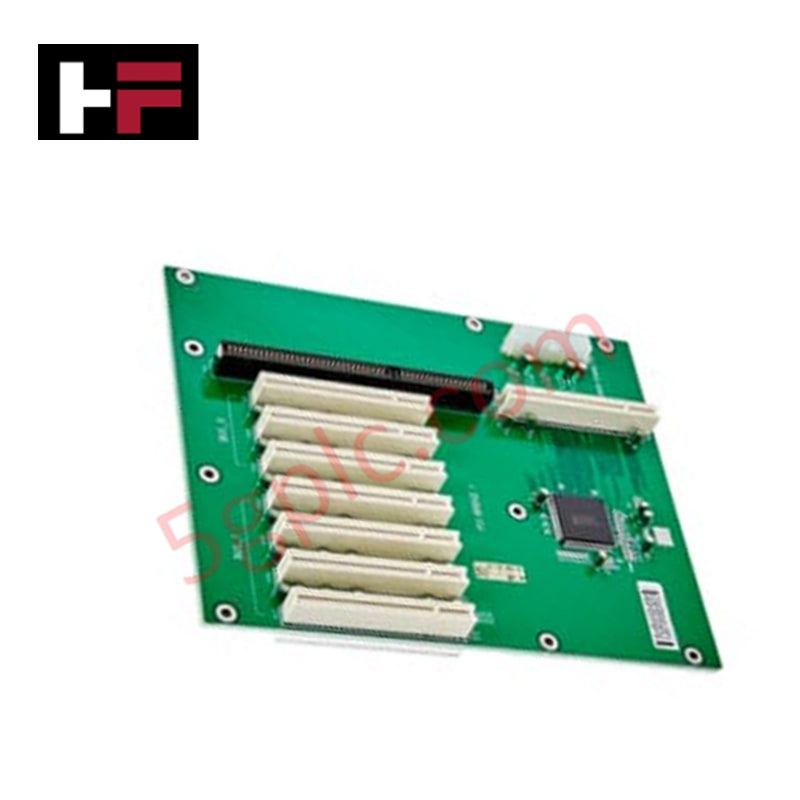

DSQC 541 (3HAC14363-1) berfungsi sebagai tulang belakang komunikasi berkelajuan tinggi untuk kabinet pengawal robot ABB, khususnya dalam seni bina perkakasan S4C+. Backplane ini adalah antara muka perkakasan pasif tetapi kritikal yang memudahkan sambungan fizikal dan elektrik pelbagai modul komputer, termasuk CPU utama, komputer paksi, dan papan I/O. Dengan menyediakan bas data yang stabil dan lapisan pengagihan kuasa, DSQC 541 (3HAC14363-1) memastikan penghantaran isyarat berlatensi rendah antara modul periferi dan unit pemprosesan pusat.
Dihasilkan di Jerman, unit ini direka untuk ketahanan struktur jangka panjang dalam persekitaran industri bergetar tinggi. Ia adalah pengganti fungsi langsung kepada model lama 3HAC3617-1, dengan litar yang dipertingkatkan untuk menyokong profil gerakan robotik yang lebih mencabar. Reka bentuk berlapis pelbagai yang kukuh mengurangkan gangguan elektromagnetik (EMI), yang penting untuk mengekalkan ketulenan isyarat di seluruh sistem bas dalaman.
Spesifikasi Teknikal
-
Jenama: ABB
-
Penamaan Model: DSQC 541
-
Kod Pesanan: 3HAC14363-1
-
Rujukan Bahagian Warisan: 3HAC3617-1
-
Kategori Komponen: Backplane Industri / Papan Sambungan
-
Berat Bersih: 0.36 kg
-
Dimensi Produk: 207 mm (L) x 18 mm (T) x 253.5 mm (D)
-
Asal Pembuatan: Jerman
-
Nombor Tarif Kastam: 85389099
-
Keserasian Antara Muka: Dioptimumkan untuk rak pengawal S4C+
-
Persekitaran Operasi: Direka untuk pemasangan dalam kabinet dalaman (IP20 apabila dipasang)
Pemasangan & Penyelenggaraan Sistem
DSQC 541 (3HAC14363-1) adalah asas bagi sub-rak komputer pengawal. Penyelenggaraan biasanya melibatkan pemeriksaan penyambung slot berpin banyak untuk kotoran atau pengoksidaan, yang boleh menyebabkan gangguan komunikasi berselang antara kad. Semasa peningkatan sistem dari unit S4C warisan, DSQC 541 (3HAC14363-1) sering diperlukan untuk menyokong kelajuan bas yang lebih tinggi bagi papan pemproses berasaskan Pentium yang lebih baru.
Soalan Lazim
Adakah backplane ini memerlukan kemas kini firmware khusus?
Sebagai papan sambungan fizikal, DSQC 541 (3HAC14363-1) tidak mengandungi firmware. Walau bagaimanapun, ia mesti digunakan dengan versi modul yang serasi yang memenuhi standard perkakasan S4C+ untuk memastikan pengawalan voltan dan penjajaran bas data yang betul.
Bolehkah DSQC 541 menggantikan 3HAC3617-1 tanpa pengubahsuaian kabinet?
Ya, DSQC 541 (3HAC14363-1) adalah pengganti terus untuk 3HAC3617-1. Lubang pemasangan dan jarak slot adalah sama, membolehkan peralihan lancar semasa pembaikan perkakasan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
