Butiran Produk

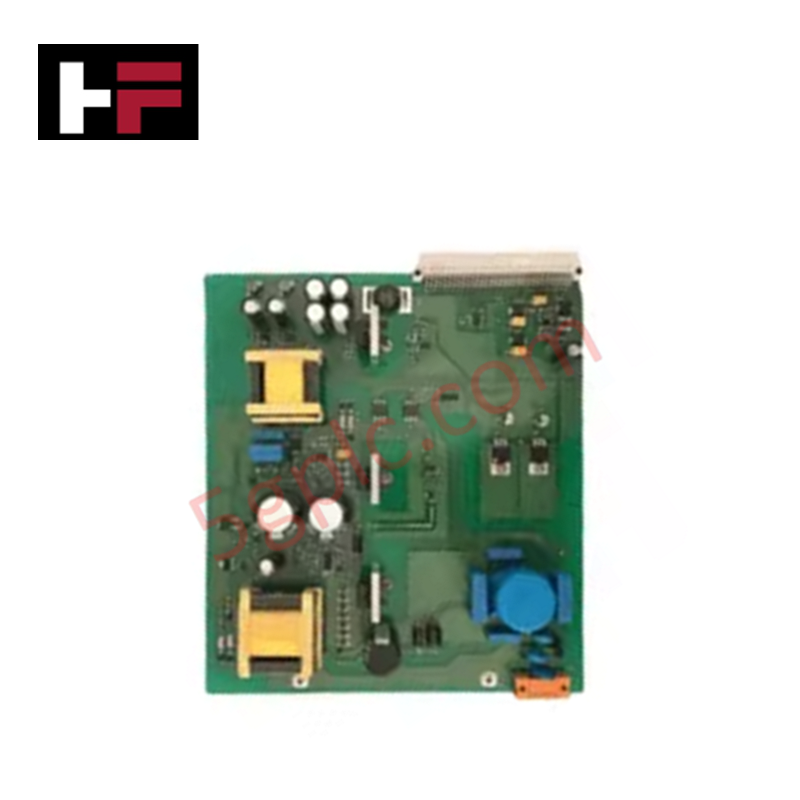

Dikonfigurasikan untuk penukaran kuasa tambahan dalam sistem perlindungan dan kawalan voltan sederhana, ABB 1VCF750168R801 (Unit Bekalan Kuasa 1VCF750168R801) menyediakan pelaksanaan fizikal/elektrik secara langsung. Ia menukar voltan input arus terus (DC) julat lebar 48 hingga 240 VDC kepada kuasa DC terkawal untuk menggerakkan logik pemproses dalaman, geganti dan litar pengasingan optik merentasi platform pencawang digital.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 1VCF750168R801 |
| Jenama | ABB |
| Jenis Produk | Unit Bekalan Kuasa |
| Julat Voltan Input | 48 hingga 240 VDC |
| Suhu Operasi | -40 hingga +70 darjah C (-40 hingga +158 darjah F) |
| Berat | 0.62 kg |
| Penggunaan Kuasa | Bergantung pada beban (kecekapan penukaran dalaman > 85 peratus) |
| Pensijilan | Tahap Pensijilan 1 |
| Pematuhan Alam Sekitar | Tidak termasuk dalam skop WEEE |
Seni Bina Bas Papan Belakang dan Keserasian Denyar Perisian Tegar
Unit bekalan kuasa menyalurkan rel voltan DC yang ditapis terus merentasi bas papan belakang dalaman bagi memastikan pelaksanaan logik yang pasti semasa transien sistem. Kapasitor pengekalan dalaman mengekalkan kestabilan rel output semasa penurunan singkat voltan input DC. Keserasian denyar perisian tegar merentasi modul perlindungan bersepadu dikekalkan melalui pengagihan kuasa yang stabil, sekali gus mengelakkan kerosakan memori atau urutan tetapan semula logik semasa turun naik bekalan yang mendadak.
Soalan Lazim
S: Adakah unit bekalan kuasa menyokong pertukaran panas semasa operasi subrak aktif?
J: Tidak, kuasa bekalan DC tambahan mesti diasingkan sebelum modul bekalan kuasa ditanggalkan atau dimasukkan bagi mengelakkan nyahcas arka papan belakang dan tekanan elektrik transien.
S: Bagaimanakah unit mengekalkan prestasi terma merentasi suhu operasi melampau?
J: Perkakasan ini menggunakan sink haba pengaliran dan perolakan pasif tanpa kipas bergerak dalaman, membolehkan operasi berterusan dari -40 hingga +70 darjah C dalam kepungan standard.
Garis Panduan Pemasangan Lapangan
- Pemutusan Kuasa: Asingkan sumber kuasa utama luaran 48-240 VDC sebelum memasang atau menyambungkan unit bekalan kuasa ke dalam pemasangan subrak.
- Pembumian: Sambungkan terminal pembumian casis modul terus ke bar bas bumi panel menggunakan jalur kuprum yang pendek dan berimpedans rendah untuk mengoptimumkan imuniti hingar dan penindasan lonjakan.
- Kelegaan dan Pengudaraan: Kekalkan kelegaan menegak yang mencukupi di atas dan di bawah kepungan modul bagi memudahkan penyejukan perolakan semula jadi merentasi sink haba dalaman.
- Penghalaan Wayar Input: Kemaskan kabel bekalan DC menggunakan pelepas tegangan yang sesuai dan pastikan wayar input kuasa diasingkan secara fizikal daripada talian isyarat voltan rendah dan komunikasi.
