Detail Produk

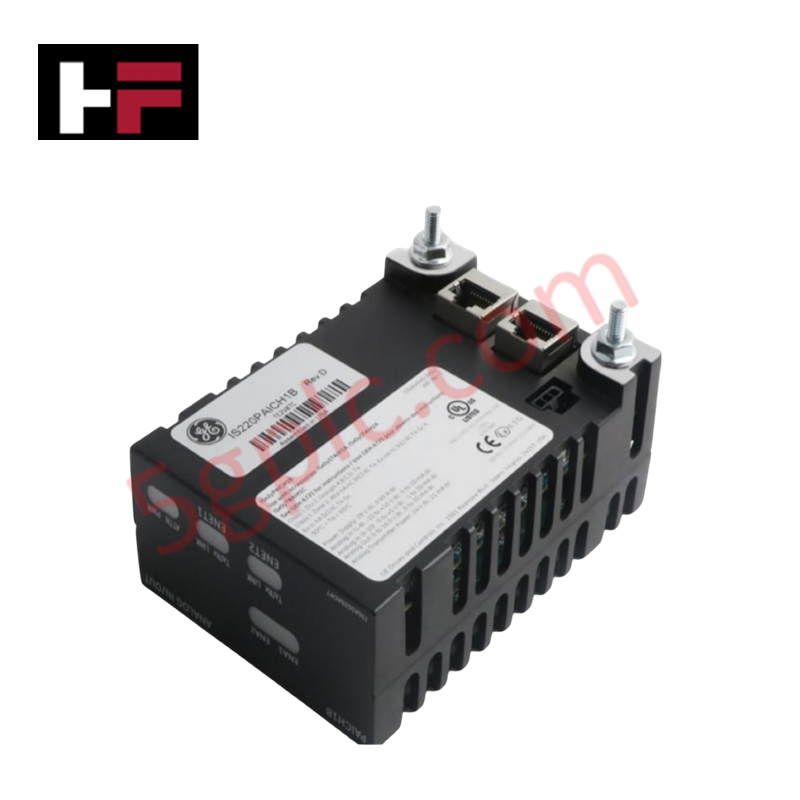

Dikonfigurasi untuk pemrosesan sinyal presisi tinggi dalam arsitektur kontrol Mark VIe, GE IS220PAICH1BG (IS220PAICH1B Modul I/O Analog) menyediakan eksekusi fisik dan listrik langsung dari konversi data analog 16-bit serta komunikasi I/O berbasis Ethernet.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IS220PAICH1BG |
| Merek | GE Fanuc |
| Asal | USA |
| Berat | Berat paket I/O standar |
| Dimensi | Faktor bentuk modul standar Mark VIe |
| Suhu Operasi | Rentang bersertifikat industri |
| Konsumsi Daya | Tergantung backplane |
| Konfigurasi I/O | 8 Input / 8 Output |
| Resolusi | 16-bit |
| Akurasi | +/- 0,1% |
Jaringan Deterministik Profinet / EtherNet/IP
IS220PAICH1BG berfungsi sebagai node antarmuka ganda-redundan, memfasilitasi kecepatan komunikasi bus backplane melalui port Ethernet adaptif 10/100 Mbps. Modul ini mendukung penskalaan kepadatan I/O dengan memungkinkan konfigurasi saluran independen atau redundan, memberikan fleksibilitas operasional untuk loop proses kritis. Kompatibilitas firmware flash dikelola melalui lingkungan kontrol Mark VIe, memastikan paket I/O mempertahankan pertukaran data deterministik dengan pengendali utama. Selain itu, modul ini mengintegrasikan dioda TVS bawaan untuk perlindungan lonjakan sesuai IEC 61000-4-5, menjaga integritas sinyal selama kejadian listrik transient pada sisi kabel lapangan.
Pertanyaan yang Sering Diajukan
T: Apakah modul ini dapat dikonfigurasi untuk operasi saluran redundan?
J: Ya. IS220PAICH1BG mendukung konfigurasi saluran independen dan redundan, memungkinkan pengaturan ketersediaan tinggi di mana beberapa modul atau saluran menyediakan jalur sinyal cadangan.
T: Apakah modul mendukung hot-swapping di dalam rak I/O?
J: Ya. IS220PAICH1BG dirancang untuk dapat diganti panas saat sistem menyala, asalkan konfigurasi backplane dan slot memungkinkan penggantian modul tanpa mengganggu komunikasi I/O di sekitarnya.
Panduan Instalasi Lapangan
- Pemasangan: Pasang modul ke slot papan terminal Mark VIe yang ditentukan. Pastikan modul terpasang penuh untuk membentuk koneksi positif dengan konektor backplane.
- Pengekabelan: Gunakan kabel twisted-pair terlindung untuk sinyal lapangan guna mempertahankan spesifikasi akurasi +/- 0,1%. Pastikan semua pelindung kabel analog di-grounding dengan benar pada titik transisi papan terminal.
- Isolasi: Meskipun modul menyediakan isolasi 1500 V AC, jaga pemisahan yang tepat antara kabel lapangan tegangan tinggi dan loop sinyal analog tegangan rendah untuk mencegah induksi gangguan.
- Komunikasi: Sambungkan port Ethernet RJ-45 ke switch IONet. Verifikasi bahwa LED status tautan menunjukkan koneksi valid dan sistem kontrol mengenali alamat node modul.
- Perlindungan Lonjakan: Walaupun modul memiliki dioda TVS internal, pastikan perlindungan lonjakan eksternal diterapkan pada kabel lapangan jika sensor dialirkan melalui area luar ruangan atau area dengan gangguan tinggi untuk melindungi rangkaian dari lonjakan berat yang melebihi batas IEC 61000-4-5.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
