Detail Produk

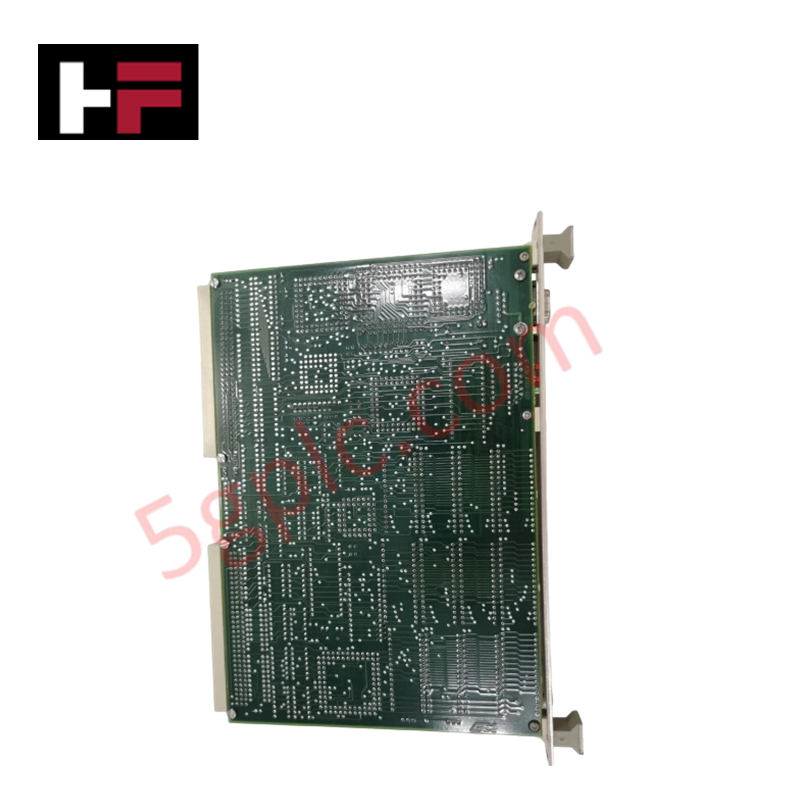

GE WESDAC D20ME, yang juga dikatalogkan sebagai D20ME Versatile Substation Controller, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan lokal yang skalabel dan konversi media jaringan dalam arsitektur sistem WESDAC D20.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | WESDAC D20ME |
| Merek | GE (General Electric) |
| Asal | Amerika Serikat |
| Berat | Profil Berat Komponen Rak Standar 19" |
| Dimensi | Konfigurasi pemasangan rak standar 19" |
| Suhu Operasi | 0 - +55 derajat C |
| Konsumsi Daya | Tergantung Opsi Catu Daya Dasar |
| Input Catu Daya | 20-60 VDC / 100-300 VDC / 85-264 VAC |
| Port Komunikasi | 7 serial RS-232/485, 1 RS-232 pemeliharaan, 2 D.20 Link HDLC |
| Subsistem Memori | 2 MB flash aplikasi, 1,5 MB SRAM, 512 KB NVRAM, 1 MB BootROM |
| Protokol yang Didukung | PROFIBUS DP, D.20 Link HDLC |
| Diagnostik Internal | Checksum memori program, tes RAM, verifikasi konfigurasi |
| Toleransi Getaran | 5 hingga 2000 Hz, percepatan puncak 5 g |
| Ketahanan Guncangan | 10 g, gelombang setengah sinus, durasi 11 ms |
| Kelembaban Operasi | 5% hingga 95% RH (tanpa kondensasi) |
Jaringan Deterministik Profinet / EtherNet/IP dan Kompatibilitas Firmware Flash
Pengendali gardu ini memproses aliran telemetri multi-saluran menggunakan arsitektur memori khususnya, yang mendistribusikan eksekusi kode di antara memori flash, SRAM, dan register non-volatile. Integrasi 7 jalur serial RS-232/485 dengan loop PROFIBUS DP berkecepatan tinggi memerlukan sinkronisasi deterministik untuk menjaga polling register yang stabil. Untuk menjamin throughput data saat berinteraksi dengan jaringan deterministik Profinet atau EtherNet/IP tambahan, semua lapisan kode eksekusi onboard harus secara ketat sesuai dengan matriks kompatibilitas firmware flash yang telah diverifikasi dan disimpan dalam sektor BootROM 1 MB.
Pertanyaan yang Sering Diajukan
T: Bagaimana diagnostik memori internal merespons kesalahan RAM lokal atau checksum?
J: Loop diagnostik tertanam secara terus-menerus mengevaluasi blok SRAM 1,5 MB dan bidang checksum memori program. Jika bit verifikasi gagal, pengendali menandai register kesalahan melalui antarmuka pemeliharaan RS-232 dan memicu status loop fail-safe yang dikendalikan perangkat keras.
T: Apa batasan backplane terkait penggantian modul catu daya pada modul D20ME?
J: Backplane pasif tidak mendukung ekstraksi hot-swap saat beban listrik aktif. Medan daya sistem (20-60 VDC atau jalur tegangan tinggi) harus sepenuhnya diisolasi sebelum penggantian terminal untuk menghindari generasi tegangan transient di sirkuit logika.
Panduan Instalasi Lapangan
- Grounding Mekanis Rak 19": Pasang modul ke struktur rak 19" yang kaku dan terhubung ke ground, pastikan telinga pelat muka depan melakukan kontak logam-ke-logam yang solid dengan rel enclosure untuk meminimalkan profil getaran gaya-g.
- Perisai Kabel Komunikasi Serial: Hubungkan semua perisai jalur komunikasi multi-drop RS-232/485 ke satu titik ground di batas masuk panel untuk menghilangkan noise mode umum frekuensi tinggi.
- Isolasi Daya Eksternal: Rute jalur daya primer masuk melalui pemutus sirkuit independen, jaga kabel sinyal lapangan terpisah dari jalur distribusi AC universal atau DC tegangan tinggi di dalam saluran kabel.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
