Detail Produk

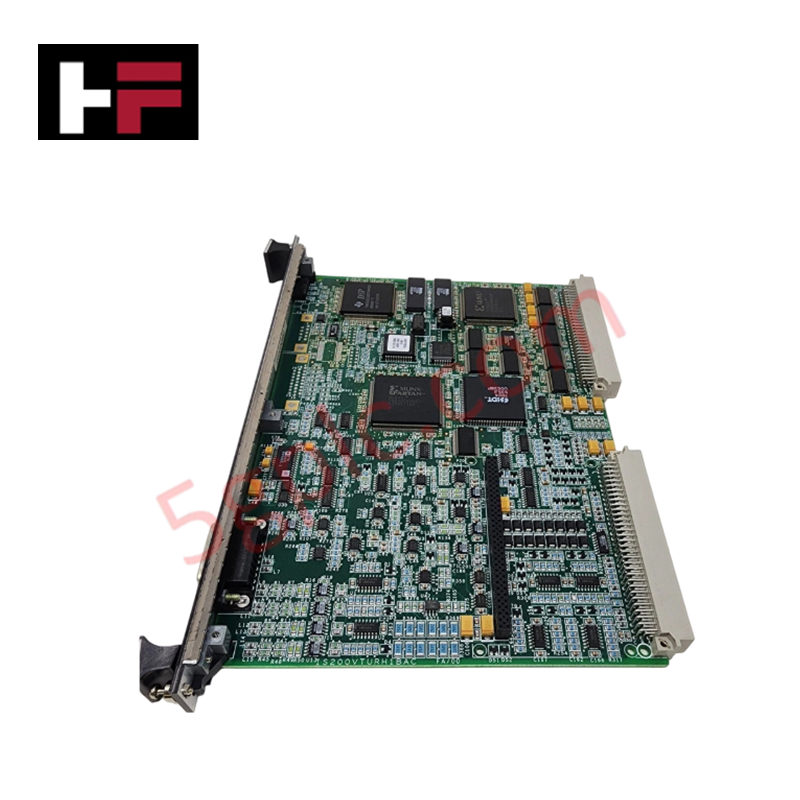

Dikonfigurasi untuk perlindungan overspeed turbin utama dan sinkronisasi generator dalam arsitektur kontrol Mark VI, GE IS200VTURH1BAC (IS200VTURH1BAC Papan Perlindungan Turbin) menyediakan eksekusi fisik/elektrik langsung. Papan ini menghubungkan sensor pickup magnetik pasif, input kontak proses, dan relai output solenoid trip untuk mengelola pendeteksian kecepatan serta aktivasi sirkuit trip secara langsung melalui bus backplane pelindung khusus.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IS200VTURH1BAC |
| Merek | GE |
| Asal | AS |
| Suhu Operasi | 0 hingga +60 derajat C |
| Konsumsi Daya | Penarikan Daya Bus Backplane Standar |
| Akronim Fungsional | VTUR |
| Rentang Laju Pulsa MPU | 2 Hz hingga 20 kHz |
| Akurasi Laju Pulsa MPU | 0,05% dari Pembacaan |
| Solenoid Trip yang Dikendalikan | 3 |
| Pendeteksian Tegangan Kontak | 20 VDC untuk HI / 6 VDC untuk LO |
| Papan Antarmuka | TRPG, TRPL, TREG, TRPS |
Kecepatan Komunikasi Bus Backplane & Eksekusi Jaringan Deterministik
Papan GE IS200VTURH1BAC berinteraksi langsung dengan jaringan pengontrol Mark VI menggunakan protokol kecepatan komunikasi bus backplane untuk memproses hitungan laju pulsa real-time dari empat pickup magnetik pasif (MPU). Beroperasi dalam arsitektur simpleks atau redundansi modular tripel (TMR), kartu ini menjalankan logika trip utama dengan determinisme sinyal tinggi, memproses umpan balik tegangan generator untuk sinkronisasi otomatis sekaligus mempertahankan penekanan crosstalk dan isolasi elektrik dari pengkabelan lapangan.
Pertanyaan yang Sering Diajukan
T: Papan terminal mana yang berantarmuka langsung dengan IS200VTURH1BAC untuk trip relai dan perutean sinyal?
J: Papan ini berantarmuka langsung dengan papan terminal TRPG, TRPL, TREG, dan TRPS untuk merutekan sinyal trip ke pemutus generator utama dan katup solenoid trip.
Pedoman Instalasi Lapangan
- Matikan daya sasis rak dan verifikasi tidak adanya potensial listrik pada bus backplane sebelum memasukkan atau memasang papan.
- Sejajarkan tepi papan sirkuit dengan pemandu kartu pada slot rak VME Mark VI yang ditentukan, lalu geser ke dalam hingga konektor backplane terpasang sepenuhnya.
- Kencangkan sekrup penahan atas dan bawah pada panel depan untuk membentuk pentanahan bumi sasis dan mencegah pergerakan akibat getaran.
- Pastikan kabel sinyal pickup magnetik pasif (MPU) menggunakan pasangan terpilin berpelindung, dengan mengardekan kabel pembuangan pelindung pada satu titik di rangka penutup.
- Konfirmasikan pengaturan jumper dan perutean kabel pita papan terminal ke unit TRPG, TRPL, TREG, atau TRPS sebelum memulihkan daya ke kabinet.
